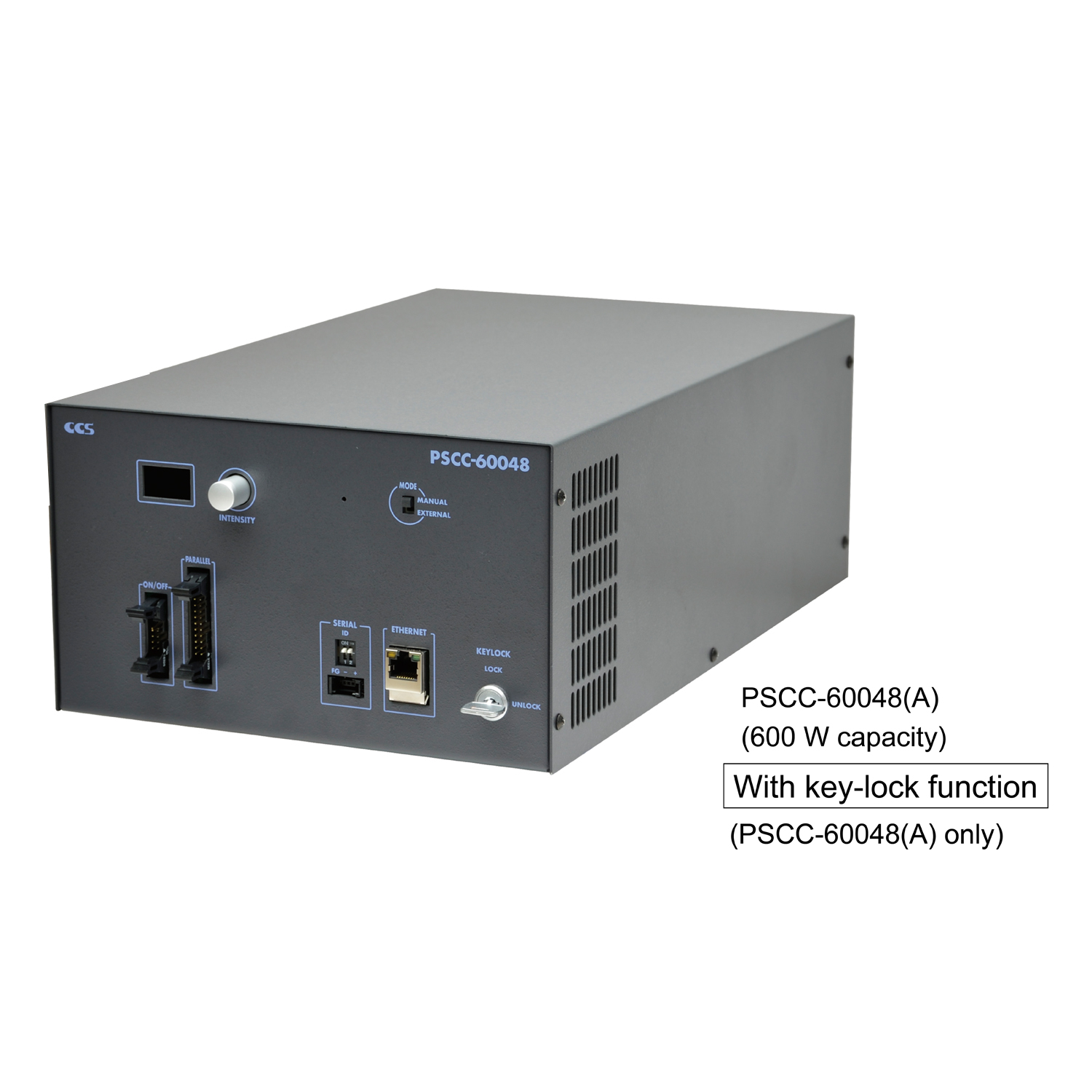

PSCC-60048

生产终止品

An upgrade has been implemented for the PSCC Series, so see the page for the PSCC-60048(A).

This high-capacity Analog Control Unit adjusts the light intensity with variable current.
Ethernet, EIA-485 and Parallel communications protocols are all supported for external control. It operates on a 100 to 240 VAC input and measures 225 x 371 x 131 mm (width x depth x height).

登录到我的页面-已选产品列表

外观尺寸	W 225 mm x D 371 mm x H 131 mm
适合光源(输出定额)	43 VDC max., 582 W max. (including 30W max. for fans)
通道数	1 channel
发光方式	常时发光
驱动方式	Constant-current system
调光方式	可变电流控制
调光	Set the Manual/External switch (MODE) to Manual. Set any of 256 steps via the setting switch. Press and hold the switch for 2 seconds to lock the light intensity value.
频率	50/60 Hz
消耗功率	750VA typ.
涌入电流(typ)	55 A (at 100 VAC), 70 A (at 240 VAC) from a cold start
错误检测显示	On the Digital display
错误检测输出	Parallel communication: Output at pins 19 and 20: Photocoupler insulation, open collector output, short circuit at alert (load current of 10 mA or less) EIA-485 communication: Checked by using a status command through EIA-485 communication Ethernet communication: Checked by using a status command through TCP/IP or UDP/IP communication
输出端口	Metal connector PRC04-12A26S-37F (Tajimi Electronics co.,ltd)
外部控制端口	ON/OFF control (available in any light intensity control modes): MIL connector, 10 pins XG4A-1031 (manufactured by OMRON) Light intensity control (for Parallel communications): MIL connector, 20 pins XG4A-2031 (manufactured by OMRON) Light intensity control (for EIA-485 communications): e-con connector, 3 pins Light intensity control (for Ethernet communications): RJ-45 connector
适合规格	CE, RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	强制冷却
重量	7000 g
材质	Steel sheet, Cover thickness: 1.0 mm, Chassis thickness: 2.0 mm, N3 (leather tone)
附属品	Instruction Guide, 2m long 3-prong AC power cord with ground terminal, Two locking Keys

产品详细信息外形尺寸图(mm) 线缆资料下载

外形尺寸图(mm)

* Click to enlarge image.

线缆

EXCB2-M20-3
EXCB2-E3-3
ECNR-E3CN4
EXCB2-E3-E3-0.2
EXCB2-M10-3
EXCB2-M10M20-3

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	3D-CAD
