OPX-M75R

[Not available in Japan]

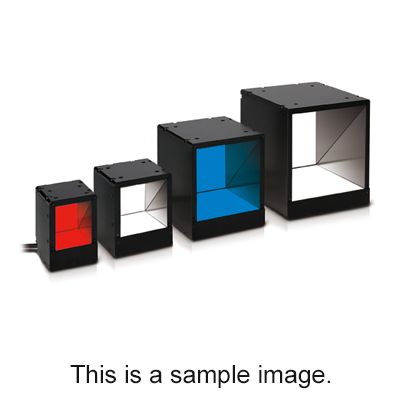

This Light Unit emits red light and measures 105 x 89 x 84 mm.

登录到我的页面-已选产品列表

LED发光颜色	Red
峰值发光波长	630 nm
外观尺寸	W 105 mm x D 89 mm x H 84 mm
输入电压	12 VDC
消耗功率	18.0 W
耐振动性	10 to 55 Hz; amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
耐冲击性	Approximately 10 G, 3 times in each of the X, Y, and Z directions
适合规格	EMC (2014/30/EU), RoHS (2011/65/EU, MIIT Order No.32) / EN 61326-1:2013
使用温湿度	0 to 40°C/35 to 85% RH (no condensation)
保存温湿度	-20 to 70°C/35 to 95% RH (no condensation)
重量	580 g
材质	Housing: Aluminum alloy and stainless steel Optical Parts: Glass and PMMA

产品详细信息外形尺寸图(mm) 选件线缆电源资料下载

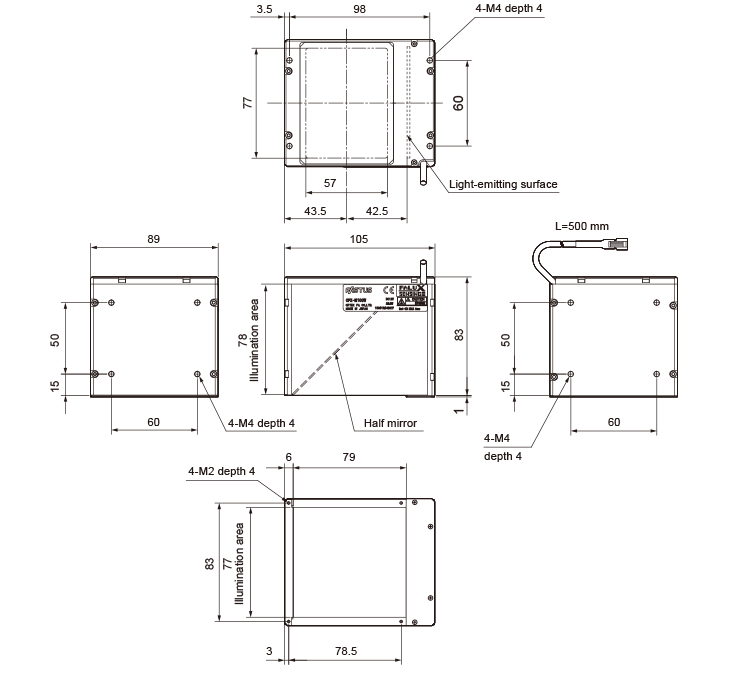

外形尺寸图(mm)

选件

TCSR-OPX-75

线缆

CB-2
CB-3
CB-5
RCB-2
RCB-3
RCB-5

电源

OPPD-30E

资料下载

综合目录(摘录)	DXF图纸	使用说明书	STEP图纸
