FCB-W-7

特殊定制品

2-branch cable used to connect two 24 V input LED Light Units and a 24 V output Control Unit.
10-m length cable with 3-pin SM connectors.
One end of the cable branches into two 20 cm cables.
This cable is used to control multiple Light Units from one Control Unit (output connector).

This is a made-to-order product. For queries and details, contact your CCS sales representative.

登录到我的页面-已选产品列表

线缆长度	7 m
最小弯曲半径(参考值)	49.2 mm
电源侧端口	SM connector (3-pin, plug)
光源侧端口	SM connector, 3-pin (socket) x 2
适合规格	CE, UKCA、RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
注意事项	The light intensity might be unstable if you join cables.

产品详细信息外形尺寸图(mm) 资料下载

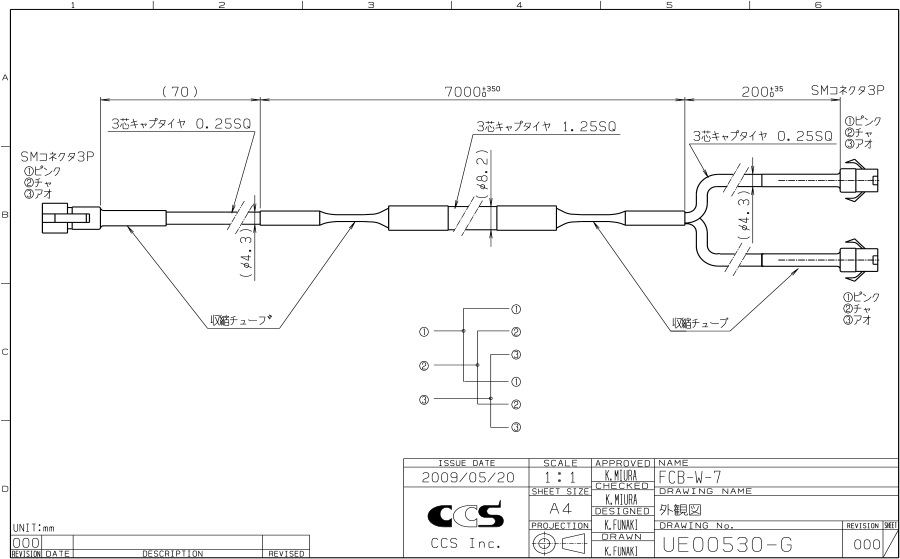

外形尺寸图(mm)

* Click to enlarge image.

资料下载

综合目录(摘录)	PDF图纸	DXF图纸
