分区发光光源 HPR2-DV系列

首页 > 产品信息 > 图像处理光源 > 环形 > 分区发光光源 HPR2-DV系列

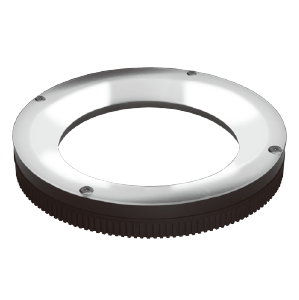

分区发光光源 HPR2-DV系列

分割发光区域的环状光源HPR2-DV系列
对基于光度立体法的外观检测有效
通过多方向照射+图像合成解决方案

本品为特殊定制品，详细情况请咨询销售人员

尺寸、分区数、发光颜色、线缆长度等可特殊定制。

特点成像实例系统构成 / 选件其他特殊定制型号名说明

特点

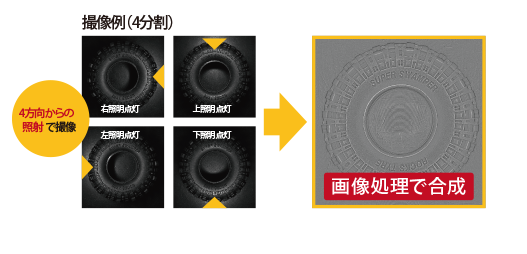

从4个方向的照射成像图像处理合成
从4个方向的照射成像
图像处理合成

可在您的图像处理库中实现光度立体化
高输出、各种照射位置可用的高自由度的照射结构
尺寸、分区数、发光颜色、线缆长度可以选择，也可支持特殊定制
可提供相机、镜头、图像处理周边设备等的综合方案

用途例

被测物体的缺口/损伤/凹凸形状的观察等

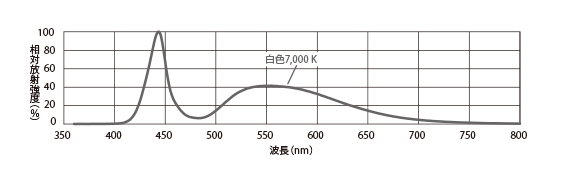

LED特性

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

成像实例

去除纹理/瑕疵检测

使用分区发光光源
通过合成从多个方向照射被测物体的图像的差值，
使至今为止难以解决的图像处理成为可能。
请与使用的图像处理库组合使用。

产品目录

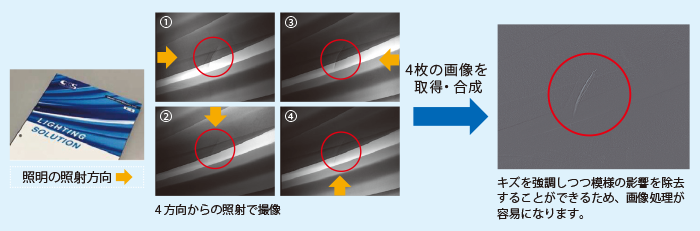

通过来自4个方向的照射进行拍摄，取得4张图像并进行合成后，
可以在强调伤痕的同时消除图案的影响，使图像处理变得容易。

花纹瓷砖的文字检查

被测物体：瓷砖

去除花纹，提取凹凸，便于文字识别

橡胶成型品的凹凸拍摄

被测物体：橡胶成型品

提取橡胶成型品的凹凸，便于文字识别

密封检测

被测物体：颗粒包装

去除花纹和光晕，获得密封的凹凸信息

系统构成 / 选件

系统构成

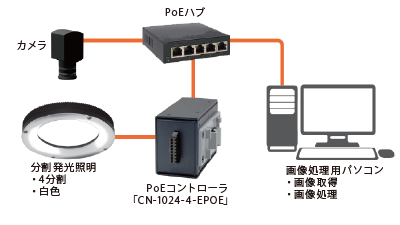

4分区

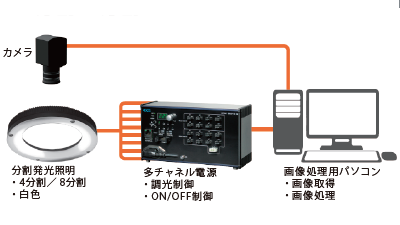

8分区 / 4分区

选件

光源接合固定板

可以使用HPR2系列用光源接合固定板。
通过与圆顶光源HPD2系列组合，
实现点亮切换和同时点亮条件下的成像。

BK-CI系列

安装用扩充固定板

可以使用HPR2系列用的安装用扩充固定板。
实现可在大于光源主体安装孔间距的安装孔上和垂直面上的安装。

BK-JO系列

HPR2-50SW-DV04	PD3^※1 CN-1024-4-EPOE
HPR2-75SW-DV04	PD3^※1 CN-1024-4-EPOE
HPR2-100SW-DV04	PD3^※1 CN-1024-4-EPOE
HPR2-150SW-DV04LE1.3	PD3^※1 CN-1024-4-EPOE
HPR2-200SW-DV04LE1.3	PD3^※2
HPR2-250SW-DV04LE1.3	PD3^※2

延长线缆

欢迎咨询

其他特殊定制

尺寸、分区数、发光颜色等可特殊定制。
请向销售人员咨询。

环形 (全色光)

条形

制作实例

HPR2-150FC-DV04（全色4分区）
HPR2-100RDBL-DV08（2色混色8分区）
LDR2-120SW-DV12（直射光12分区）
LDR2-88RD2-DV16（直射光16分区）

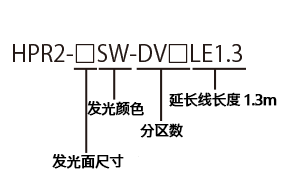

型号名说明
