CX系列

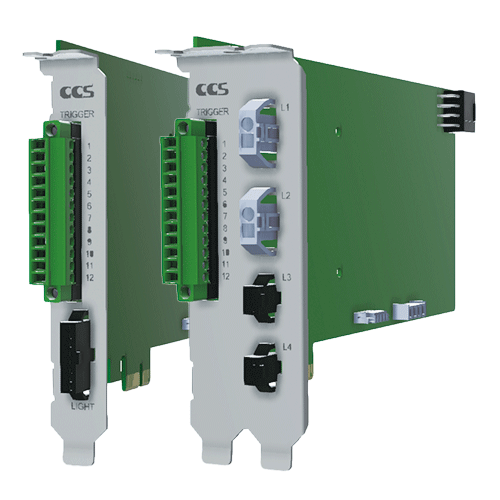

可直接装入PC 中的板卡型控制器CX Series。
可装入图像处理PC 中，与传统的框体型电源相比，实现了省空间、省接线。

特点顺序控制触发输入机能提供程序

特点

特長

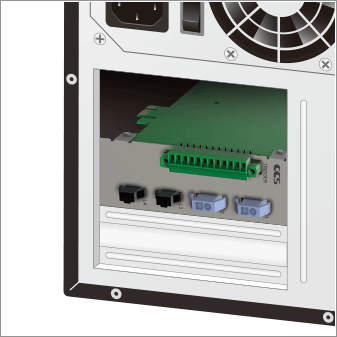

組み込みイメージ

◆可装入图像处理PC 中，与传统的框体型电源相比，实现了省空间、省接线。
◆除了传统的光源控制外，还搭载了顺序控制功能、触发输出等新功能。
◆调光方式除了数字电源常见的PWM 控制之外，还有最适合线扫检测的电压可变控制。

产品阵容

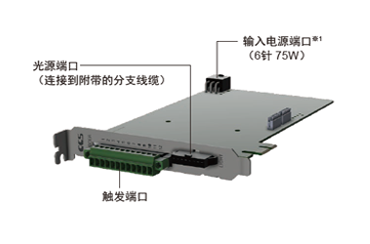

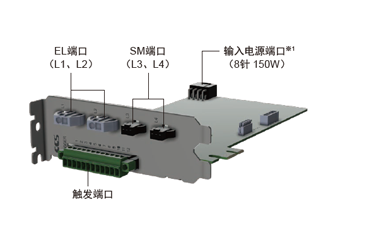

CX-PV6024-4X

CX-PV12024-4X

※1 请使用与输入电源端口匹配的PCI Express 辅助电源。

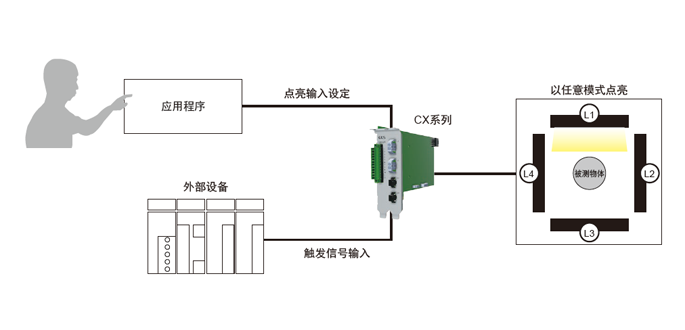

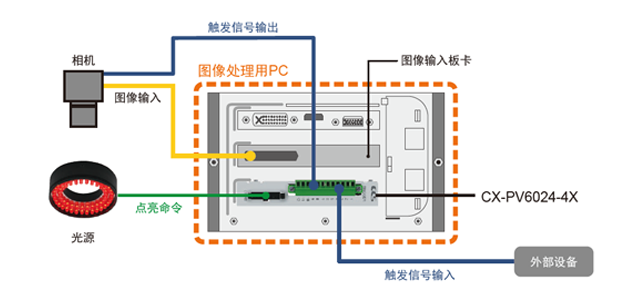

系统构成例（CX-PV6024-4X 的示例）

顺序控制

以任意模式点亮

最多可登录16 步点亮输入, 任意调光值、点亮时间均可实现模式点亮。
例如，通过条形光源进行4 个方向的照射、使用分割发光光源时，
可保存各通道的点亮模式，通过触发输入进行点亮、熄灭的切换。

任意のパターンで照明の点灯が可能

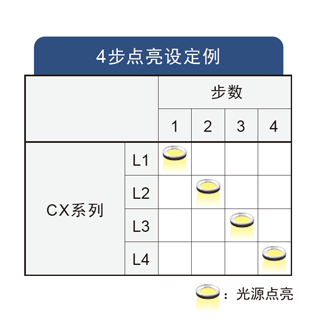

4步点亮设定例

それぞれのボードで4ステップの設定を行う。部分のステップについてそれぞれのボードでどの出力も点灯しない設定を行う。

根据触发操作模式设定值的不同，照明的对应反馈动作也有所不同

最多可登录16 步光源点亮输出。
1个触发对应1个步骤,或者1个触发对应多个步骤(N个步骤)
可进行时序控制。

触发动作模式设定为

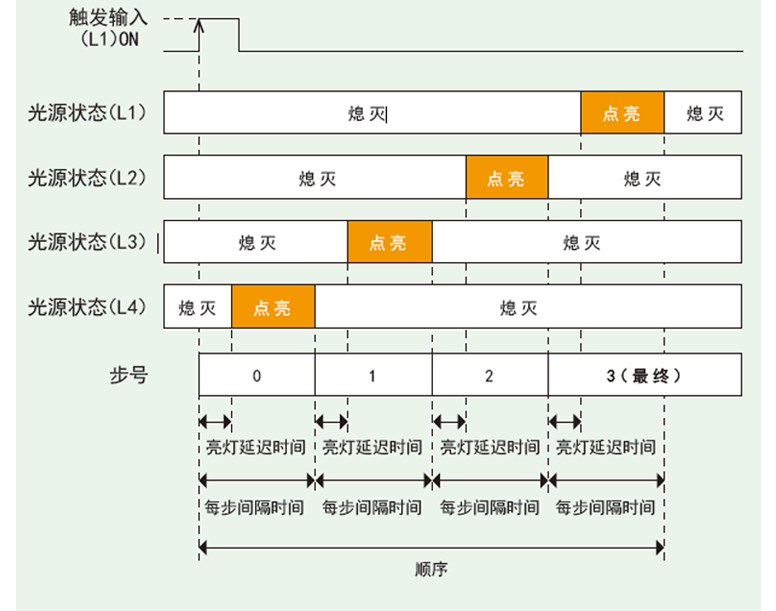

“ 1次触发1步序列动作”时

触发动作模式设定为

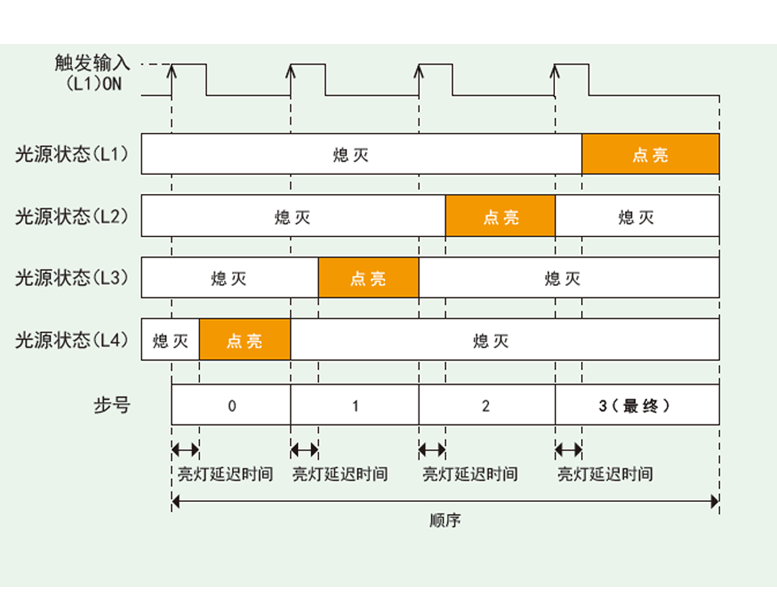

“ 1次触发N 步序列动作”时

触发输入机能

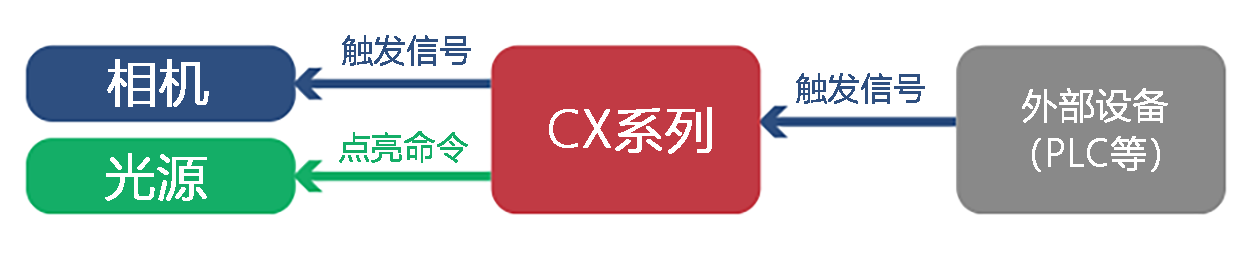

CX系列产品通过给相机输入触发信号，可以轻松实现相机和光源的同步调整。触发输入机能

提供程序

可提供CX系列产品用程序

プログラム例

各程序可在“型号・产品阵容列表”处下载

虚拟端口专用设备驱动

使用CX系统产品应用App所需软件

应用App（虚拟端口）

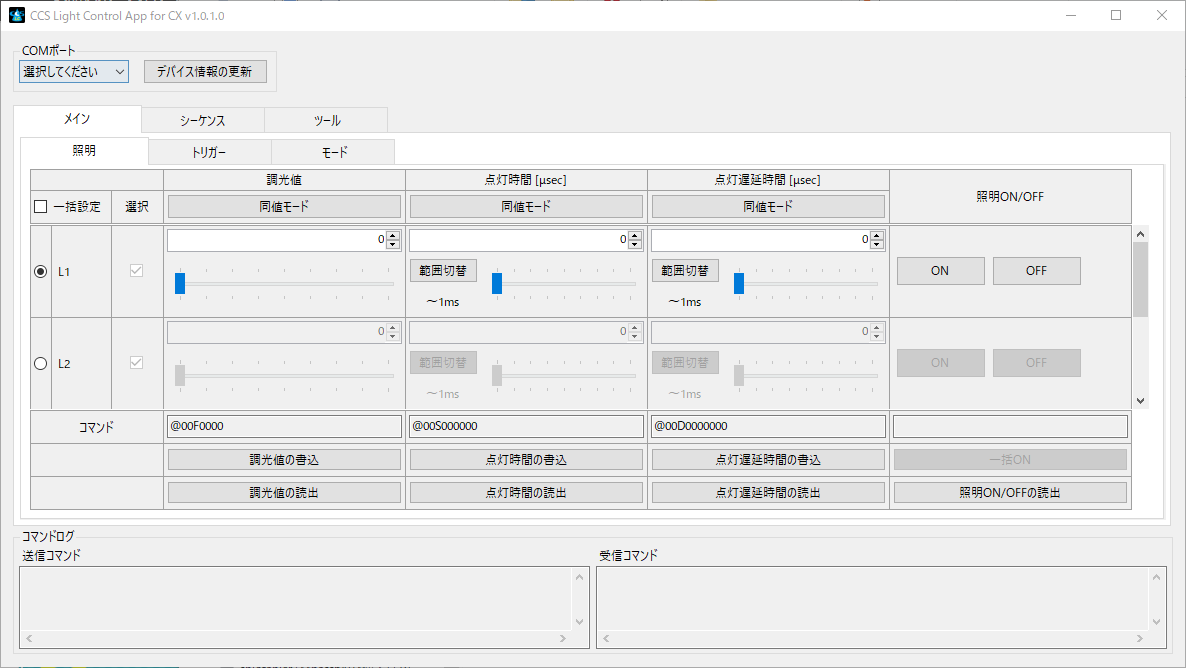

可轻松设定光源的调光值和发光时间,以及触发输入/输出和时序控制等机能。

API专用设备驱动程序

适用于Windows的API。可通过集成到开发环境中的方式，对光源控制器进行控制。

API示例程序

在安装了CX控制程序的PC上运行的API函数的示例程序。

运行环境

Windows 10 64位 / .NET Framework 4.7.2或更高版本
