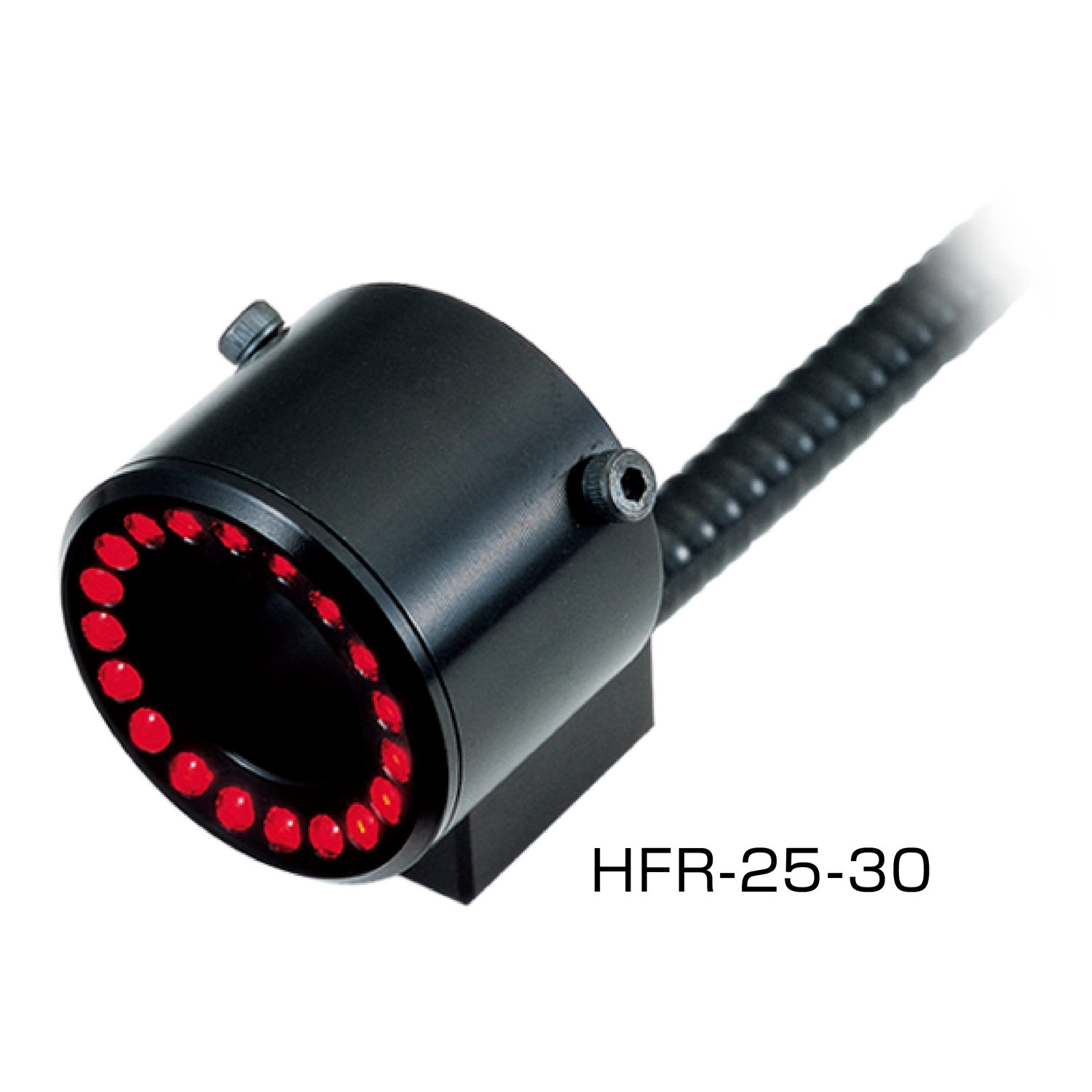

HFR-25-30

标准品

This ring-type Light Guide has a tip outer diameter of 25 mm and a tip inner diameter of 13 mm.

登录到我的页面-已选产品列表

LED发光颜色	Depends on the light source sections
外观尺寸	Tip outer diameter 25 mm, Tip inner diameter 13 mm
外壳材质	Aluminum alloy
最小弯曲半径(参考值)	30 mm
股线直径	500 μm
透射波长	400 to 700 nm
端面耐热温度	70℃
开口数	0.5
使用温湿度	Temperature: 0 to 40℃, Humidity: 20 to 70%RH (No condensation)
保存温湿度	Temperature: -10 to 60℃, Humidity: 20 to 70%RH (No condensation)
重量	60 g max.
光纤材质	Plastic
管状材质	SUS
附属品	Attached adaptor (AD-HF), Operation Guide

产品详细信息外形尺寸图(mm) 适配光源资料下载

外形尺寸图(mm)

适配光源

HLV3-22RD-4-NR
HLV3-22SW-4-NR
HLV3-22BL-4-NR
HLV3-22GR-4-NR
HLV3-3M-RGB-4

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
