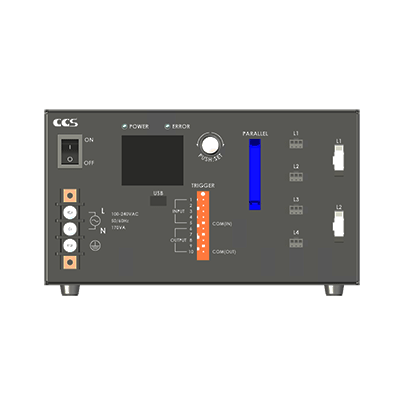

PD4系列
搭载丰富的光源控制功能
追求生产现场易用性的数字电源「PD4系列」
搭载顺序控制及PLCCOM通信功能适用于复杂FA环境的全新标准机型闪亮登场
标准机型附带AC电缆
尾部带有“-NC”的型号不附带AC电缆
特点
特点
- 可选择常时发光、ON/OFF发光、频闪发光
- 光源输出可选择60W / 120W
- 通道数可选择 2个通道 / 4个通道
- 外部控制可选择以太网 / 并行
- 触发输入信号、并行输入信号支持NPN / PNP 两种连接
- 所有型号均采用自然空冷方式，设置更方便
丰富多彩的光源控制功能
- 搭载顺序控制功能，可以进行任意模式发光
- 支持PLC的链接功能，轻松与外部设备协作
- 配备触发输出功能，可轻松实现相机与光源的同步
- 光源设定参数最多可保存8个
- 通过应用程序实时监控运行状态、运行日志等信息
PD4 / PD4-Aのラインアップ
PD4のラインアップを拡充し、新たな点灯制御機能を搭載したPD4-Aシリーズもございます。
末尾E・Pは外部制御を表します。 E：イーサネット P：パラレル
标准机型附带AC电缆。尾部带有“-NC”的型号不附带AC电缆
顺序控制
搭载顺序控制功能，可以进行任意模式发光
最多可设定16步亮灯输入，以任意模式发光。
例如，通过条形光源进行4个方向的照射、使用分割发光光源时，
可保存各通道的发光模式，通过触发输入进行点亮、熄灭的切换。
触发动作模式设定值不同时的不同光源动作
最多可设定16步亮灯输入。
对于1次触发，可进行多步或1步序列动作。
触发动作模式设定为 : 1次触发1步序列动作”时
触发动作模式设定为 : 1次触发N步序列动作”时
顺序控制应用例
使用光度立体法成像
从多个方向对工件进行照射，拍摄各个方向的图像。根据各成像
根据各成像图像的差别，可提取凹凸信息，生成去除花纹的图像。
详情请参照操作手册P.10的“顺序控制”

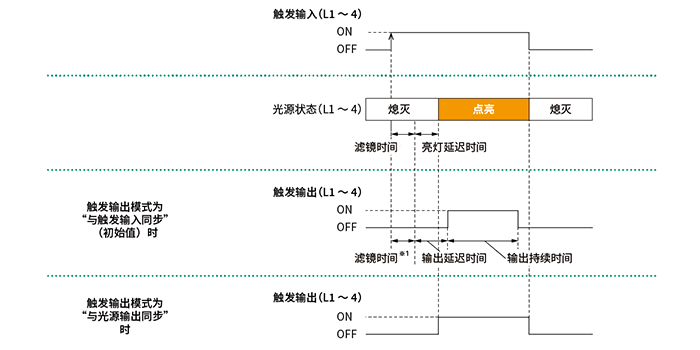

触发输出模式
可从电源输出触发信号
可向相机输出触发信号，与光源连动时间进行调整。
■ 触发输出应用例
※1 从触发端输入的信号中混入噪声时，可设定滤镜时间。
菜单设定功能
光源设定参数最多可保存8个
通过事先输入各通道调光值等与检查相应的参数设定，只需调出菜单即可轻松变更设定。
专用应用程序
设定专用应用程序（已申请专利）
可简单设定光源参数
可从“基本功能版”和“普通版”两种类型中选择。

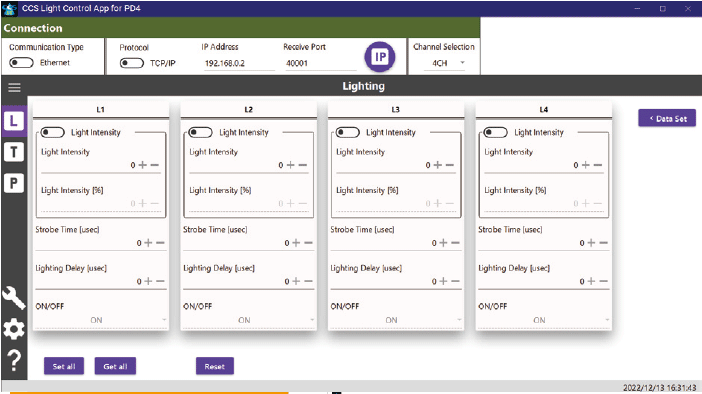

基本功能版
可进行调光值、发光时间等基本光源设定及触发输入输出设定。

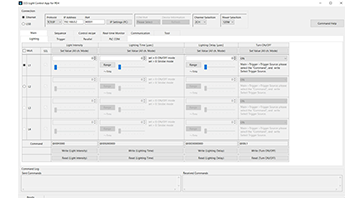

普通版
除了基本功能版的功能，还可以设定顺序控制、实时监控功能等PD4系列的所有功能。
操作环境 ： Windows 10 / NET Framework 4.7.2
※应用程序可从型号・产品阵容列表下载。
※普通版应用程序为PD4专用。

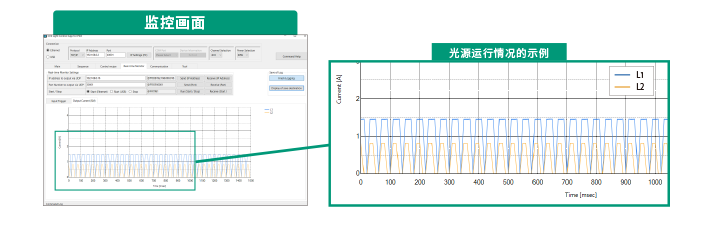

实时监控功能（USB、以太网连接时）
实时监控光源运行情况、动作日志等信息
运行验证时的发光状态和问题发生时的原因分析时,可以获取光源的运行情况。
通讯功能
PLCCOM通信
支持PLC的链接功能，轻松与外部设备协作
PLCCOM通信可通过以太网读取PLC上的存储区，控制本产品。
无需制作电源专用程序，可轻松引进。

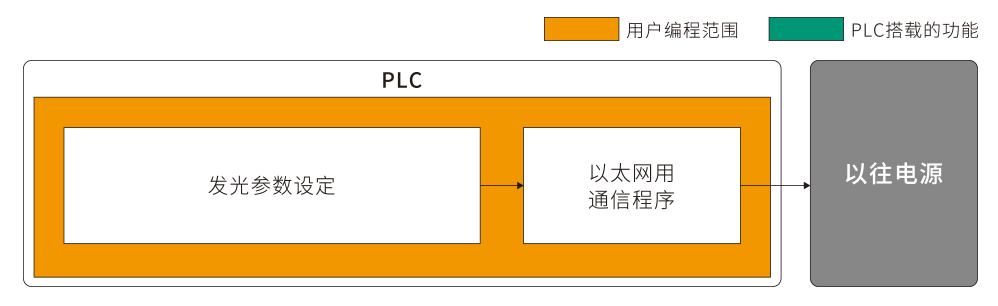

无PLCCOM通信 [使用以往电源时]
除了光源的各种参数设定之外，还需要制作与电源通信的程序。
![无PLCCOM通信 [使用以往电源时]](/shared/images/products/uploads/PD4-A/PD4_communication_01_c.png)

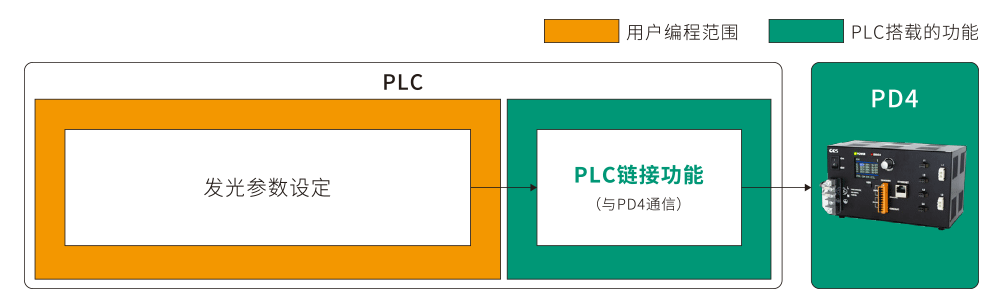

有PLCCOM通信 [PD4时]
可以与PLC的链接功能连接，因此 无需构建通信用程序。
![有PLCCOM通信 [PD4时]](/shared/images/products/uploads/PD4-A/PD4_communication_02_c.png)
PLCCOM通信的规格
| 支持MC协议的PLC | 支持FINS命令的PLC |
|---|---|
| ●设备：数字寄存器
●协议：MELSEC-Q系列的MC协议 ●帧：3E帧 ●发送代码：二进制 ●传输：TCP或UDP |
●I/O存储器：DM区
●协议：FINS命令 ●发送代码：二进制 ●传输：TCP或UDP ●FINS节点地址： TCP设定时为PLC自动分配的地址， UDP设定时为本产品的IP地址的第4八位字节 （例如，IP地址192.168.0.123时为123） |
详情请参照操作手册P.33的“PLCCOM通信概要”。
USB通信
搭载USB端口(Mini-B)，可在连接外部控制设备的状态下与PC进行数据通信
可通过USB通信进行各种设定及动作验证。
USB线缆请使用带有Ferrite Core的专用线缆。
■USB连接示意图
选件
线缆件
PD4专用AC线缆 (100-120VAC, 2m)
ACC-JIS-125-7-M4-2
标准机型附带此AC电缆。
尾部带有“-NC”的型号不附带此AC电缆。
例：PD4-6024-4-E（带电缆）
PD4-6024-4-E-NC（无电缆）
电源适配器件(另售)
使用电源适配器，可以连接HLV3系列
光源与电源适配器对应表（例）
| 光源型号 | 发光颜色 | 电源适配器型号（特殊定制品） | ||||
|---|---|---|---|---|---|---|
| HLV3-14 | RD | SW | BL | GR | - | 型号：
RB-82-24-15SP
(光量：0.9倍、消耗功率：7.3W ※1) |
| HLV3-22-1
HLV3-22-1C |
RD | SW | BL | GR | - | 型号：
RB-56-24
(光量：0.8倍、消耗功率：11W ※1) |
| HLV3-22-2
HLV3-22-2C |
RD | SW | BL | GR | - | 型号：
RB-56-24
(光量：0.8倍、消耗功率：18W ※1) |
| HLV3-22-4S
HLV3-22-4M HLV3-22-4C HLV3-22-NR-4 |
RD | SW | BL | GR | - | 型号：
RB-56-24
(光量：0.7倍、消耗功率：25W ※1) |
| HLV3-22IR860 | - | - | - | - | IR | |
