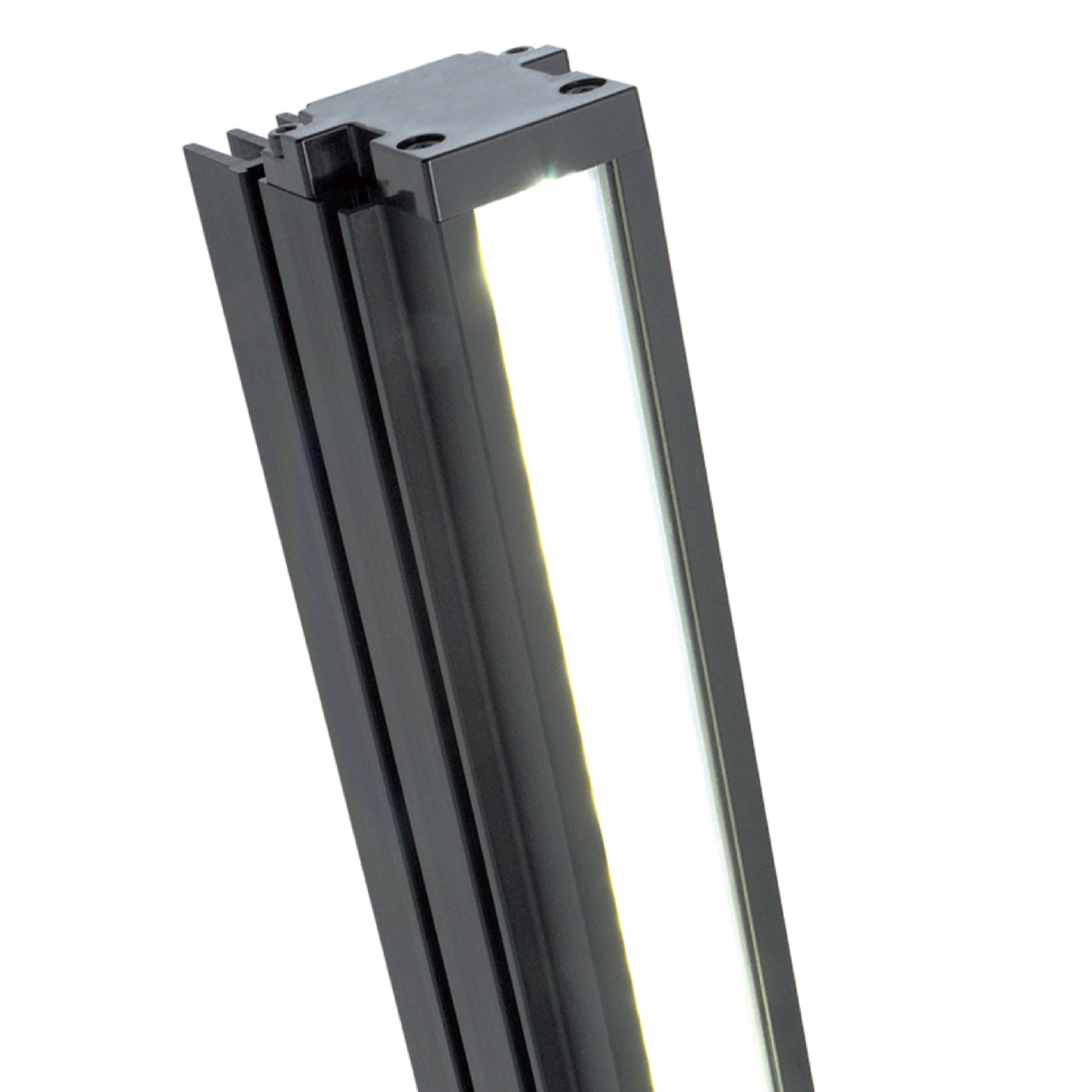

LNIS系列

线阵传感相机用斜光光源。专门用于条纹检测和传送方向的瑕疵检测的光源系列。

特点特性・数据

特点

实现两侧斜光照射

通过传统的线阵传感器用光源，难以检测出“生产线传送方向的损伤”。LNIS系列是以检测该损伤为目的而研发的一个全新概念的产品。

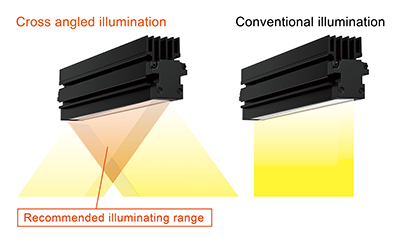

两侧斜光照射与传统照射方法的不同之处

其他特点

无风扇（自然冷却）　
紧凑设计
发光面长度为100～1,000mm（可以100mm为单位进行制作）

适用于检测生产线传送方向的损伤

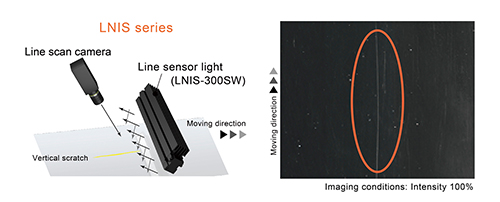

使薄膜的纵向损伤（生产线传送方向的损伤）成像

仅凸现纵向损伤。即使调高输出，背景的噪声和黑电平的亮度也得不到提高。

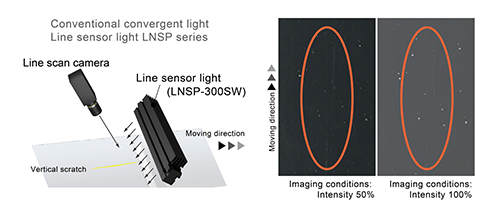

难以使纵向损伤凸现。提高输出后，背景的噪声和黑电平的亮度提高，但对比度未提高。

应用例

透明薄膜的划痕检测

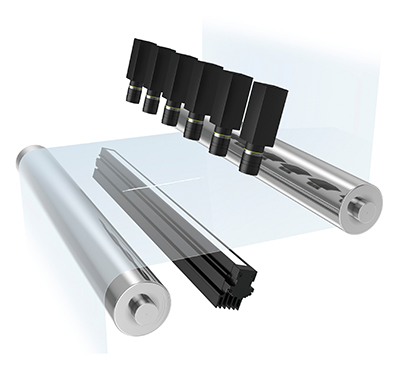

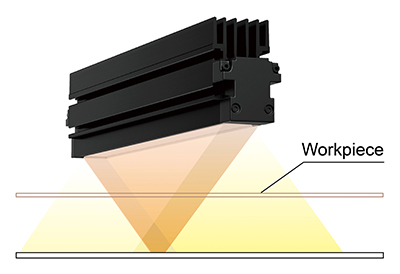

构成例

采用独创的光学设计实现两侧斜光照射。适用于检测生产线传送方向的损伤的线阵传感器用光源。

LNIS系列

特性・数据

LWD:照射距离	发光面的长度
100	200	300	400	500	600	700	800	900	1000
10	40	140	240	340	440	540	640	740	840	940
30		100	200	300	400	500	600	700	800	900
50		50	150	250	350	450	550	650	750	850
70			100	200	300	400	500	600	700	800
100			40	140	240	340	440	540	640	740

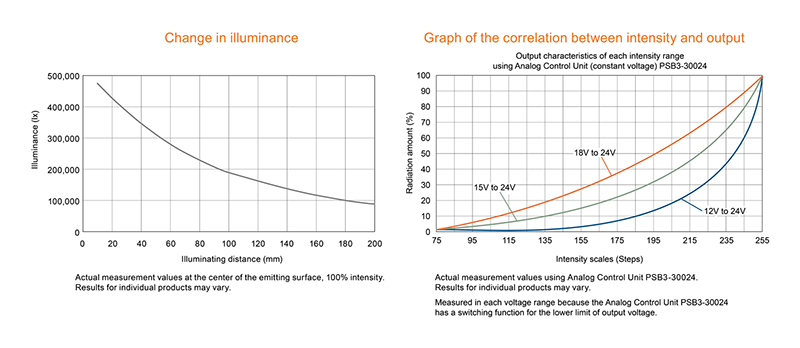

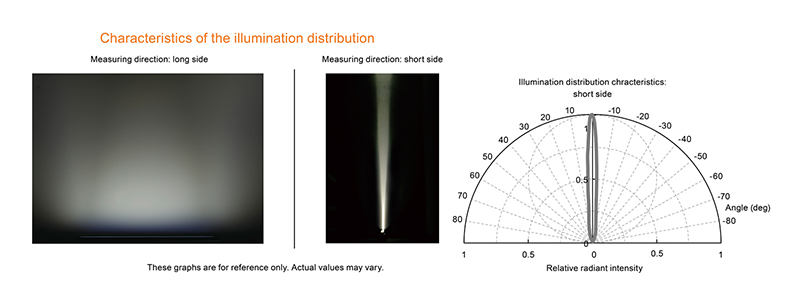

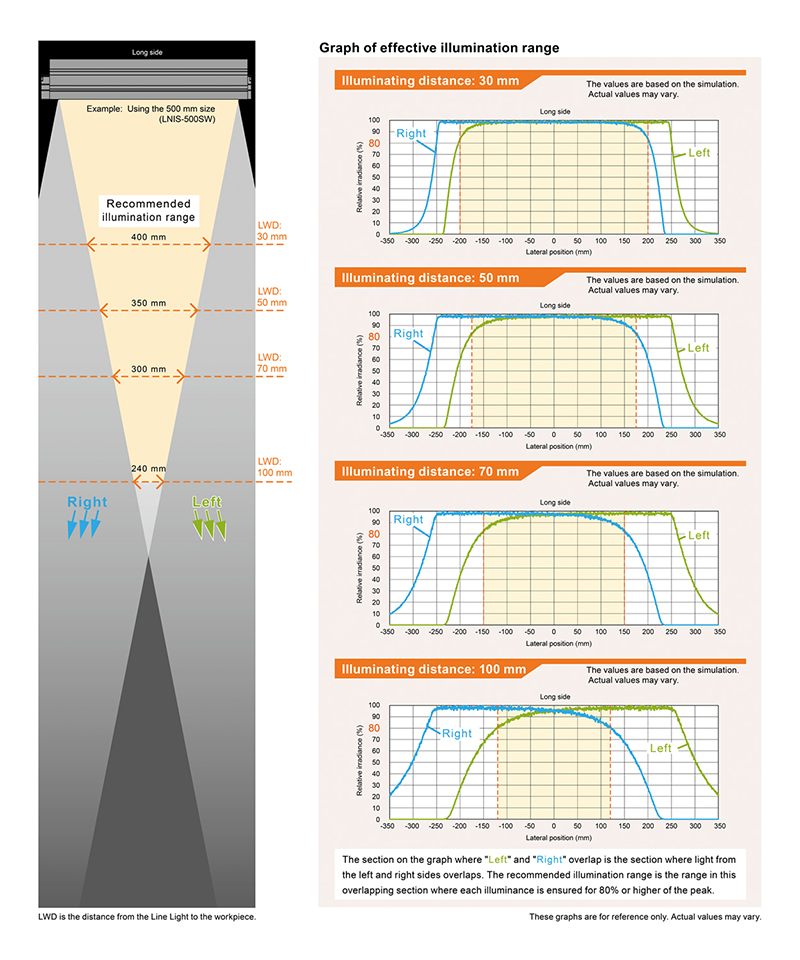

数据 (代表例)

※登载的图表仅供参考。实际数值可能会有出入。

LNIS-500SW

LNIS-400SW

LED特性

光谱

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。
