LKR系列

以嵌入式将LED配置在导光扩散板的周围。
从形成角度的发光面向中心部对被测物体照射均匀的扩散光。

特点特性・数据特殊定制例成像实例

特点

以嵌入式将LED配置在圆形导光扩散板的周围。
从形成角度的发光面对被测物体照射均匀的扩散光。

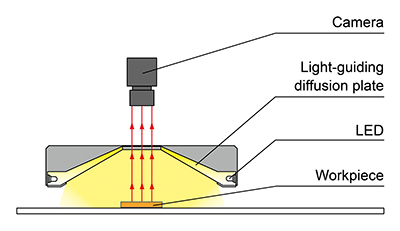

构成例

LKR-125

特性・数据

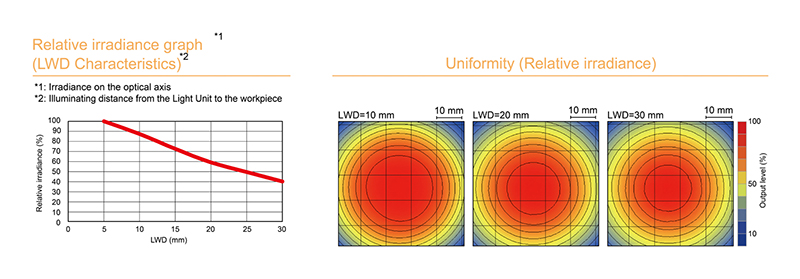

数据：相对辐射照度图表/均匀度（代表例）

※登载的数据仅供参考。实际数值可能会有出入。

LKR-70RD2

LED特性

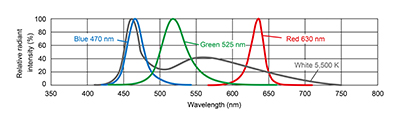

光谱

备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》，并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

特殊定制例

可通过特殊定制变更形状、提高亮度、变更波长等。
请随时进行咨询。

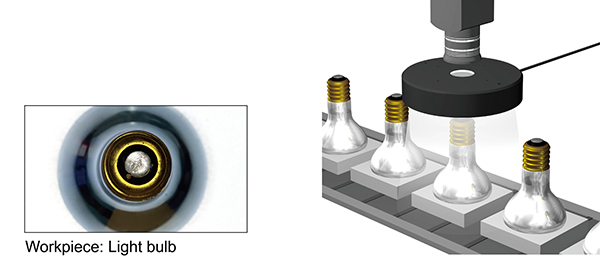

成像实例

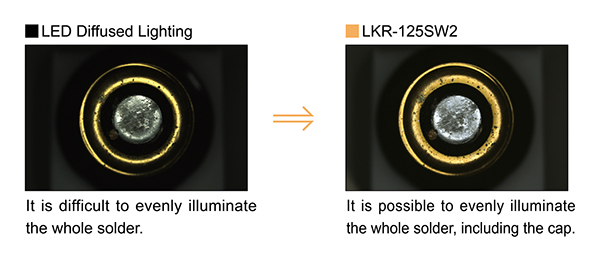

电灯泡灯头的焊锡成像
