RGB 光源

*一个光源可满足有对不同颜色光源需要案件的需求
*红绿蓝可随意转换，也可以通过混合这3种颜色获得您想要的颜色
*有环形、条形、圆顶、面光、同轴等RGB光源

RGB 光源特征

一个光源可满足有对不同颜色光源需要案件的需求

对同种形状不同颜色的工件进行检测或者在同一条产线上对多个工件进行检测时，一直以来的方法是安装各种颜色的光源对工件进行检测，用此系列的RGB光源。
可通过用一个光源进行红绿蓝的混合调色找到您想要颜色的光线，从而获取到最佳的成像图片。

Special Features of RGB Lighting

红绿蓝光衰减的程度在时间上不同步，故有可能在光线设置好后仍需定期对光线进行调整。

根据客户的需求，提供适合的光源

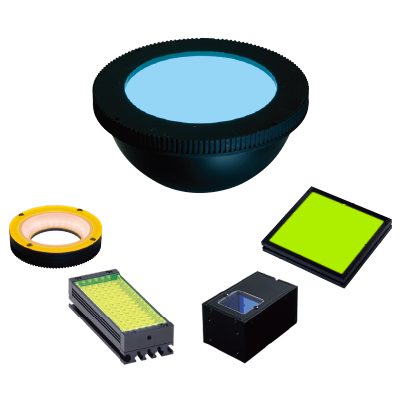

有环形、条形、圆顶、面光、同轴等RGB光源，客户可根据检测的工件或需要检测的内容选择合适的光源，亦可根据案件的需求进行非标定制。

环形光源

Ring Lights

条形光源

Bar Lights

圆顶光源

Dome Lights

平面光源

Flat Lights

同轴光源

Coaxial Lights

*大部分的光源都已在生产出货，详情请跟您的销售代表垂询。

成像实例

RGB光源的应用实例

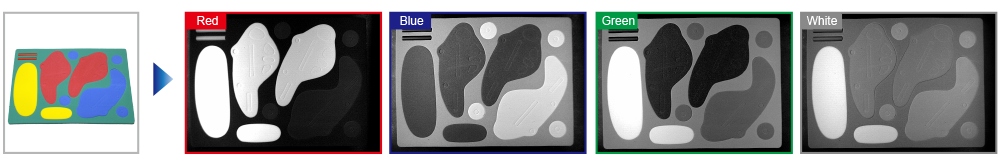

例1:用RGB条光所摄照片

拼图

Puzzle

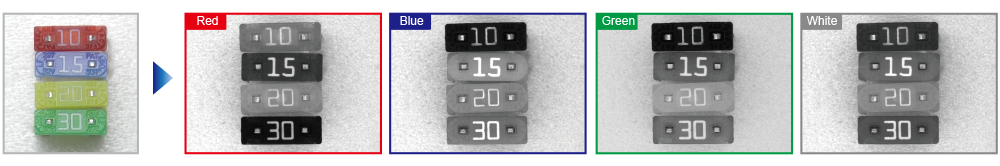

例2:RGB圆顶所摄图片

保险丝编号

Fuse numbers

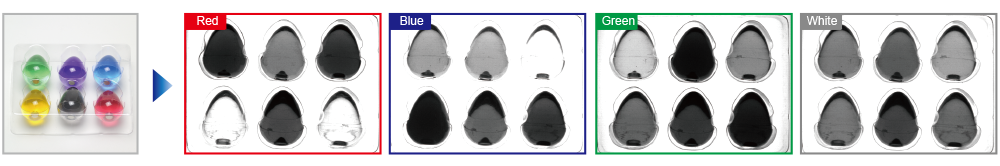

例3:RGB面光所摄图片

半透明产品

Semi-transparent products

制作产品例

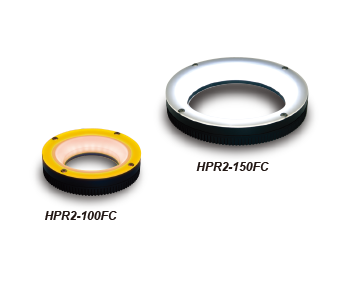

高亮环形光源
  • 光线通过漫射板射出，发出均匀的光线。

HPR2-150FC・HPR2-100FC

HPR2 Series

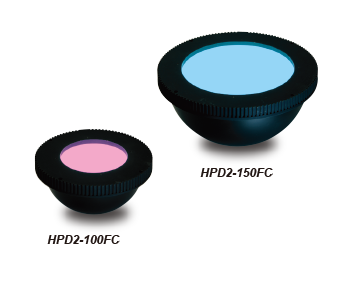

圆顶光源
  • 半圆形形状，可发出均匀的漫射光线。

HPD2-150FC・HPD2-100FC

HPD2 Series

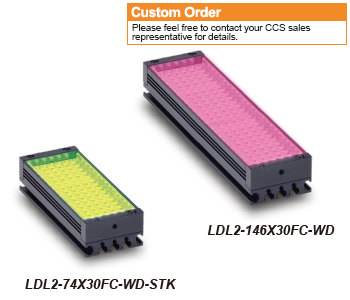

条形光源
  • 发出发光面宽度为30mm的均匀漫射光线。
  • 光源的发光面宽度也可作成16mm的。

LDL2-146X30FC-WD-STK・LDL2-74X30FC-WD(Custom Order:Please feel free to contact your CCS sales representative for details.)

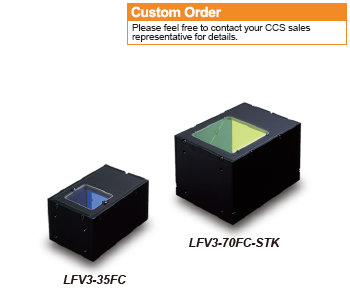

同轴光源
  • 镜面状工件检测的最适合光源
  • 均匀扩散光线照射，实现均匀成像。

LFV3-70FC・LFV3-35FC-STK(Custom Order:Please feel free to contact your CCS sales representative for details.)

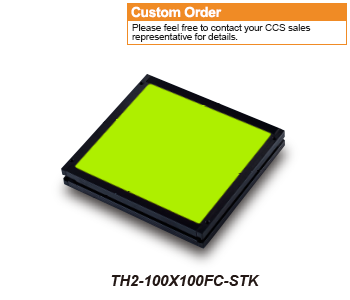

平面光源
  • 从平面的发光面处发出漫射光线
  • 最适合通过背面打光，进行外观检测和尺寸测量的案件。

TH2-100X100FC-STK(Custom Order:Please feel free to contact your CCS sales representative for details.)

以上产品均为非标准制品，详情请跟您的销售代表垂询。

黄色和橙色光源的介绍

针对特殊检测案例，使用特定波长的LED灯珠。

系列 型号 输入电压 消耗功率 峰值波长
LDR2 LDR2-50OR 24 V 3.2 W 600 nm
LDR2-LA LDR2-74OR-LA 24 V 5.7 W 600 nm
LDL2 LDL2-41X16-OR 24 V 1.9 W 596 nm
LDL2-74X30-OR 24 V 5.7 W 594 nm
以上产品均为非标准制品，详情请跟您的销售代表垂询。></div><div class=以上产品均为非标准制品，详情请跟您的销售代表垂询。
