LB系列

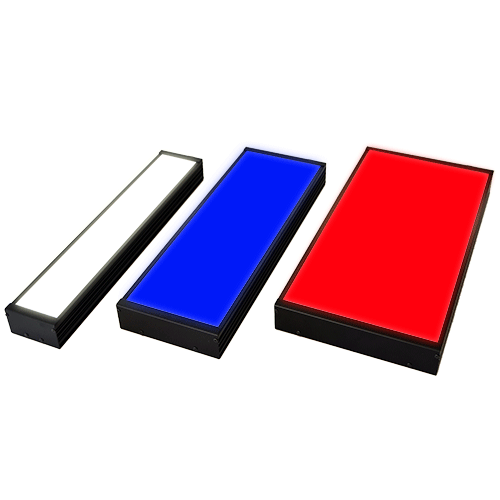

扩散光条形光源「LB 系列」
多用途×多机型 共338种机型
产品种类丰富，可根据检测环境选择合适的光源。

特点

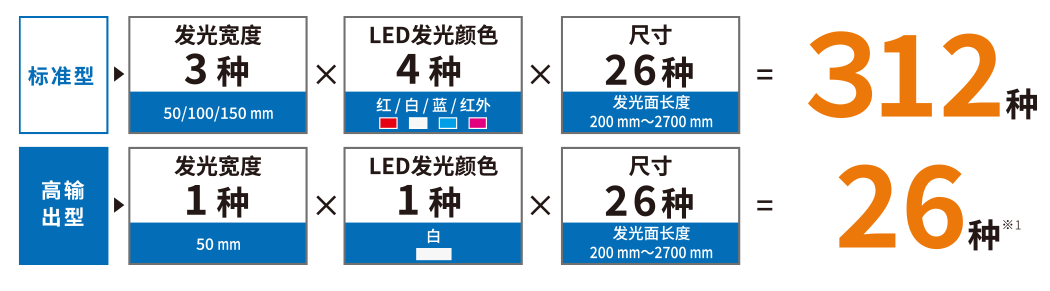

丰富的产品阵容

共338种机型

可从不同的发光宽度、发光颜色、尺寸中选择。

共338种机型

※1 高输出型为白色、发光宽度 50 mm，只有白色。

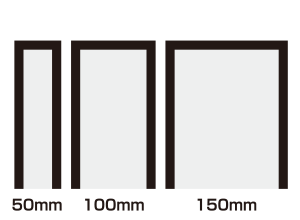

可选择的3种发光宽度
可根据用途从 50 mm、100 mm、150 mm 三种发光宽度中选择。

可选择的3种发光宽度

※高输出型只有 50 mm 的发光宽度。

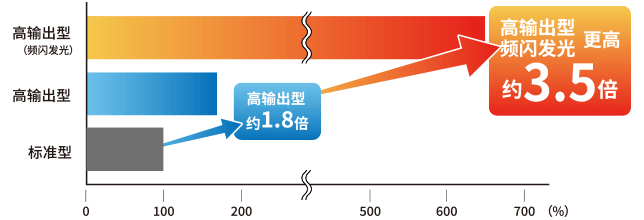

还备有支持驱动超频的高输出型产品

还备有支持驱动超频的高输出型产品

测量条件：调光100％ LWD50 ｍ ｍ LB-300X50SW与LB-H-300X50SW的辐射照度比支持驱动超频的产品只有高输出型200～700的尺寸。
型号:LB-H-□□X50SW【□□=200～700】
登载的图表仅供参考。实际数值可能会有出入。

用途例

镜面反射光观察

镜面反射光观察

背光

背光

扩散光圆顶照射

扩散光圆顶照射

大范围均匀照射

大范围均匀照射

应用事例

可根据检测用途选择不同的使用方法。

镜面反射光观察

●长方形工件的外观检测
●喷砂金属的外观检测
●各种异物、有无检测等
构成例

构成例

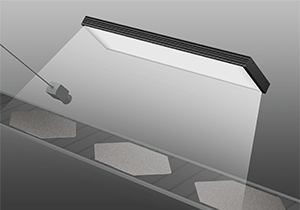

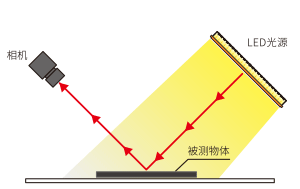

斜着照射扩散光，进行镜面反射光观察。可根据工件及特点选择不同发光面宽度的光源。

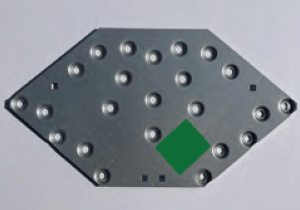

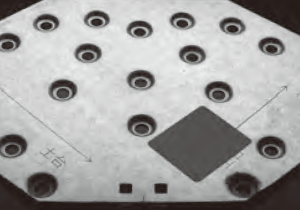

喷砂金属板的刻印检测
被测物体 ： 喷砂金属板

被测物体 ： 喷砂金属板

LB-300X150SW

LB-300X150SW

均匀照射大范围喷砂面，清晰拍摄刻印。

镜面反射光观察

背光ト

●圆柱形容器的液面检测
●片状物的异物检测
●薄膜的划痕检测 等
构成例

构成例

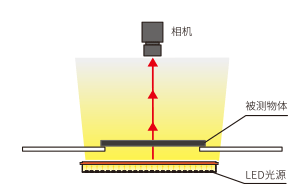

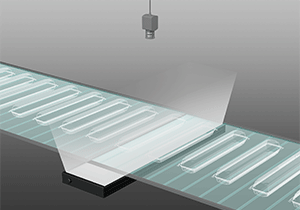

从工件背面照射扩散光。适合半透明容器的异物检测、液面检测、轮廓检测等。

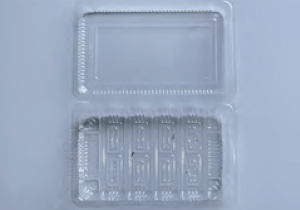

透明容器的污渍检测
被测物体 ： 透明容器

被测物体 ： 透明容器

LB-300X150SW

LB-300X150SW

从大范围发光面均匀照射扩散光，可降低凹凸不平的影响，清晰拍摄污渍。

背光

扩散光圆顶照射

●电子部件的外观检测
●无纺布的污渍检测 等
构成例

构成例

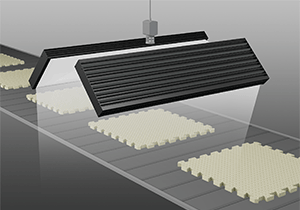

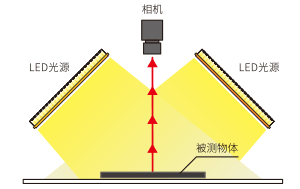

从2个方向均匀照射扩散光，再现圆顶照射效果。拍摄图像时可减小凹凸面阴影及光晕的影响。

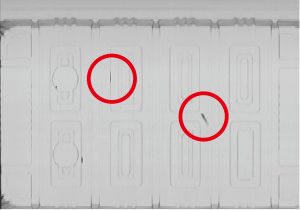

凹凸不平的垫板的划痕检测

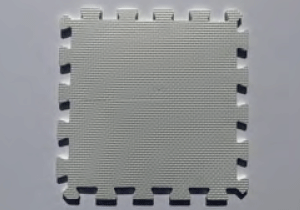

被测物体 ： 拼接垫板

被测物体 ： 拼接垫板

LB-600X150SW×2台

LB-600X150SW×2台

减轻凹凸面的阴影，清晰拍摄划痕。

扩散光圆顶照射

大范围均匀照射

●密封材料涂抹检测
●磨砂面印字检测
●●机器人拾取用光源 等
构成例

构成例

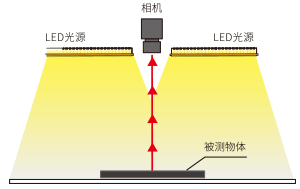

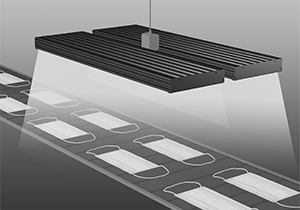

从与相机同轴的方向均匀地照射扩散光。对宽大工件等的大范围成像也十分有效。

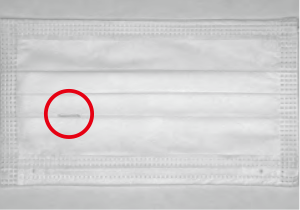

无纺布的异物检测

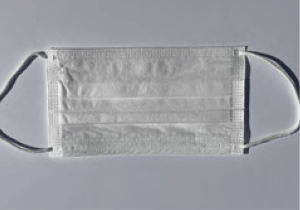

被测物体 ： 口罩

被测物体 ： 口罩

LB-600X150SW×2台

LB-600X150SW×2台<

清晰拍摄与接缝阴影重合的异物。

大范围均匀照射

数据

相对辐射照度图表/均匀度图表

登载的图表仅供参考。实际数值可能会有出入。

LB-300X50SW (标准型 / 发光宽度 50mm / 白色照明）

相对辐射照度※1图表（LWD※2特性）

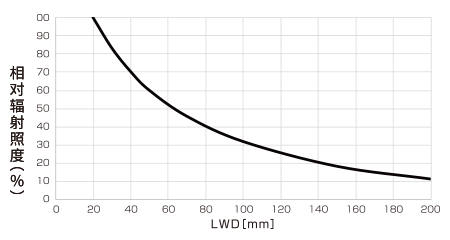

LB-300X50SW 相对辐射照度图表(LWD特性)

均一度（相対放射照度）

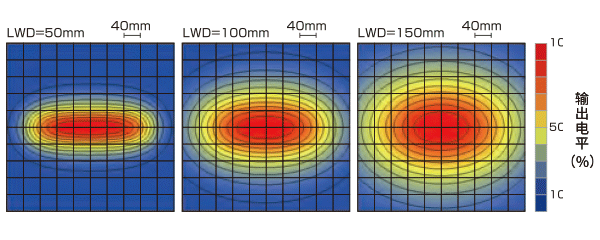

LB-300X50SW 均匀度图表（相对辐射照度）

LB-300X100SW （标准型 / 发光宽度 100mm / 白色照明）

相对辐射照度※1图表（LWD※2特性）

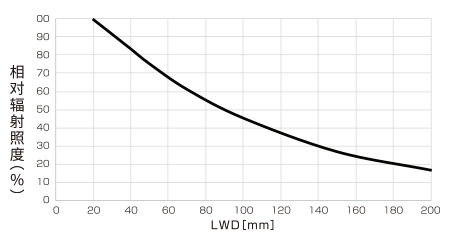

LB-300X100SW 相对辐射照度图表(LWD特性)

均一度（相対放射照度）

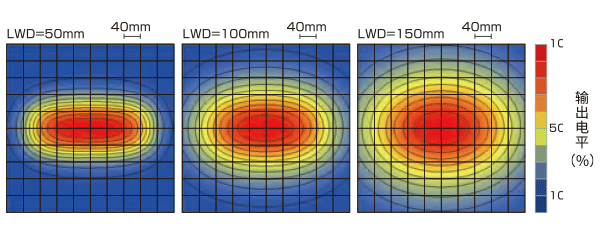

LB-300X100SW 均匀度图表（相对辐射照度）

LB-300X150SW （标准型 / 发光宽度 100mm / 白色照明）

相对辐射照度※1图表（LWD※2特性）

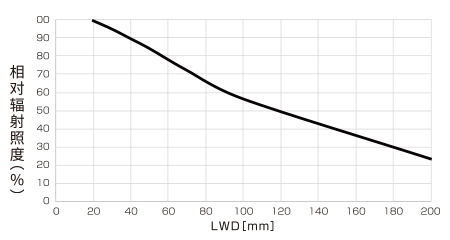

LB-300X150SW 相对辐射照度图表(LWD特性)

均一度（相対放射照度）

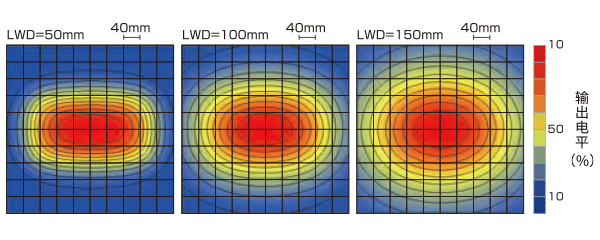

LB-300X150SW 均匀度图表（相对辐射照度）

LB-H-300X50SW （高输出型 / 发光宽度 50mm / 白色照明）

相对辐射照度※1图表（LWD※2特性）

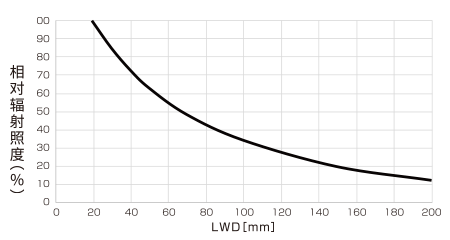

LB-H-300X50SW 相对辐射照度图表(LWD特性)

均一度（相対放射照度）

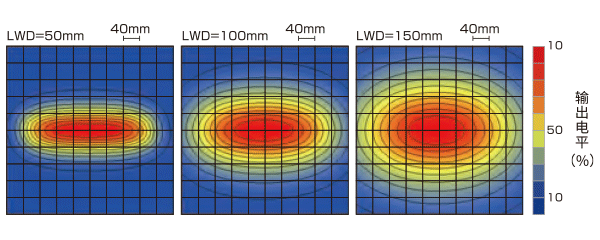

LB-H-300X50SW 均匀度图表（相对辐射照度）

※1 光轴上的辐射照度
※2 光源与被测物体之间的照射距离

光谱

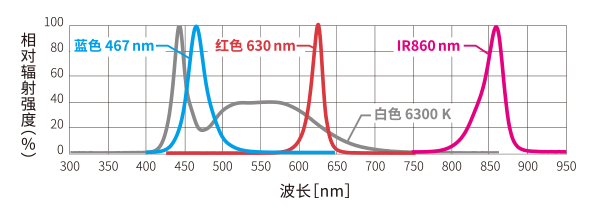

LB系列 系列标准型

LB系列 系列标准型光谱

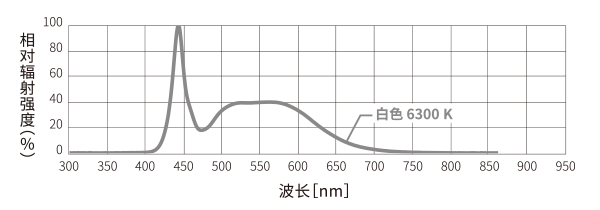

LB系列 高输出型

LB系列 高输出型光谱

选件

有关可选产品的详细信息和阵容，请参阅每个产品页面。

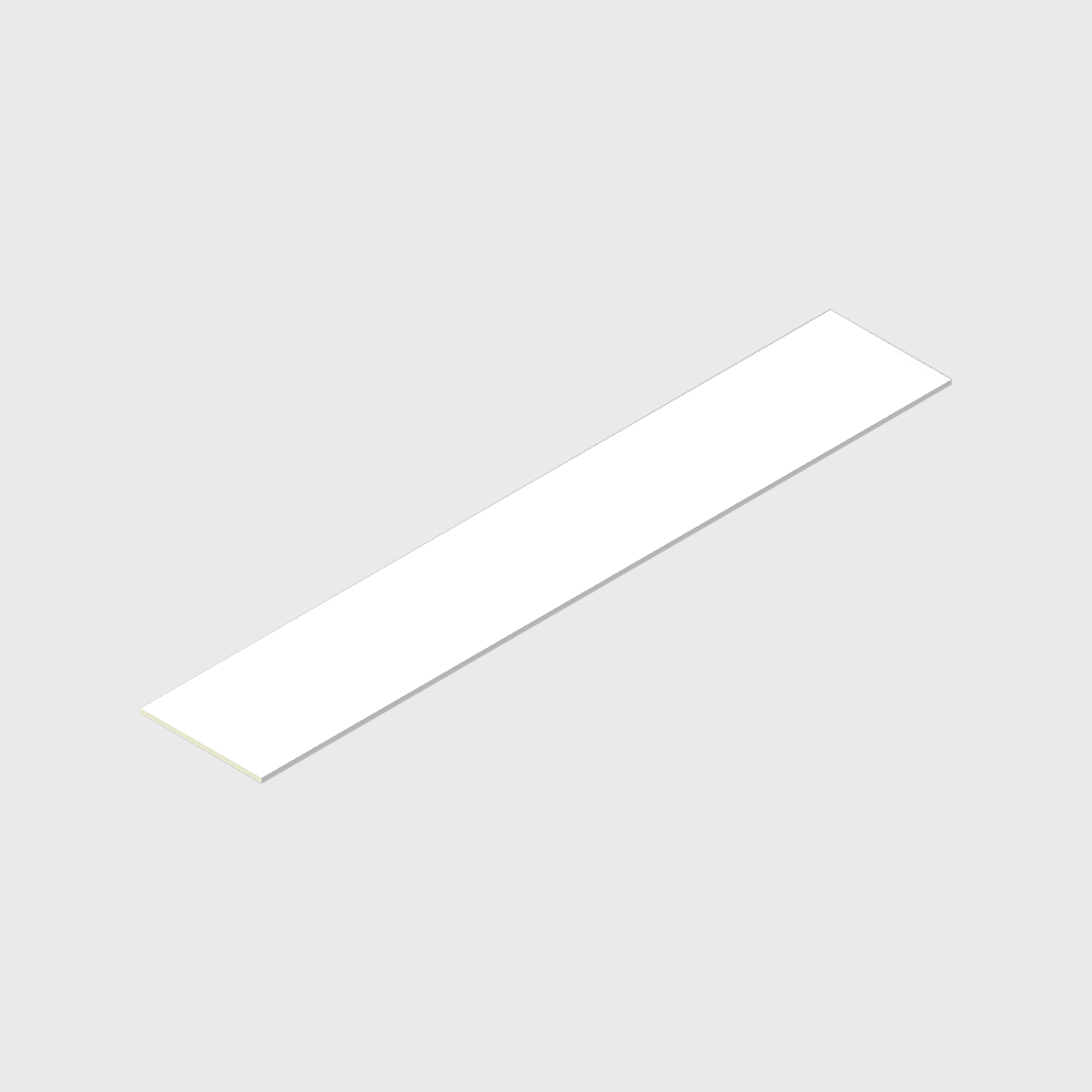

扩散板

DF-LB

可通过变更扩散板改变光的特性。
DF-LB系列扩散板比标准型出厂时安装的扩散板均匀度低、透光率高。

※高输出型光源出厂时安装的是DF-LB系列扩散板。

扩散板 产品页面

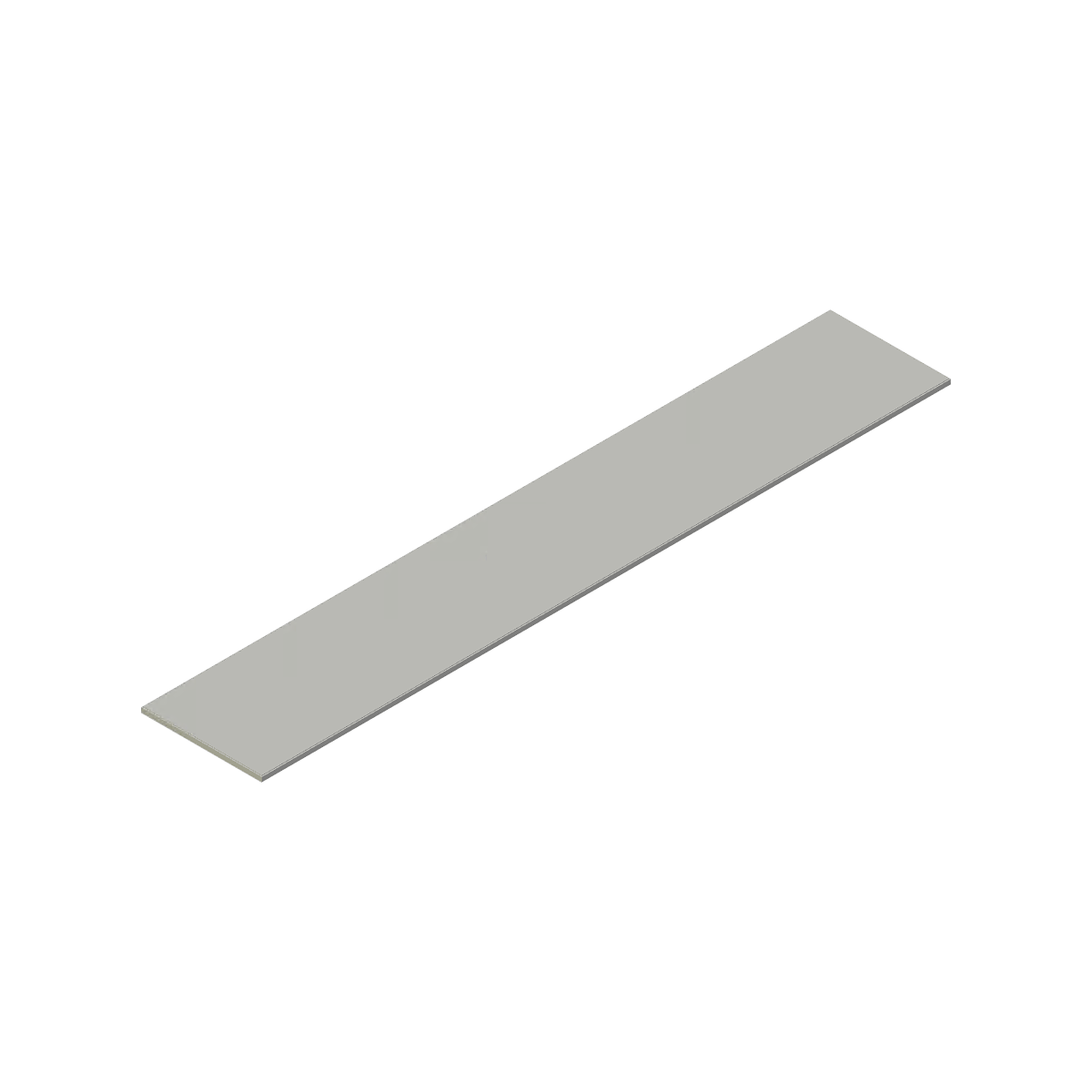

偏光板

PL-LB

通过与偏光滤镜组合使用，可消除表面的反射。

偏光板 产品页面

保护板

PR-LB

通过与偏光滤镜组合使用，可消除表面的反射。

本产品不用于防止粉尘、水滴等目的。

※保护板 产品页面
