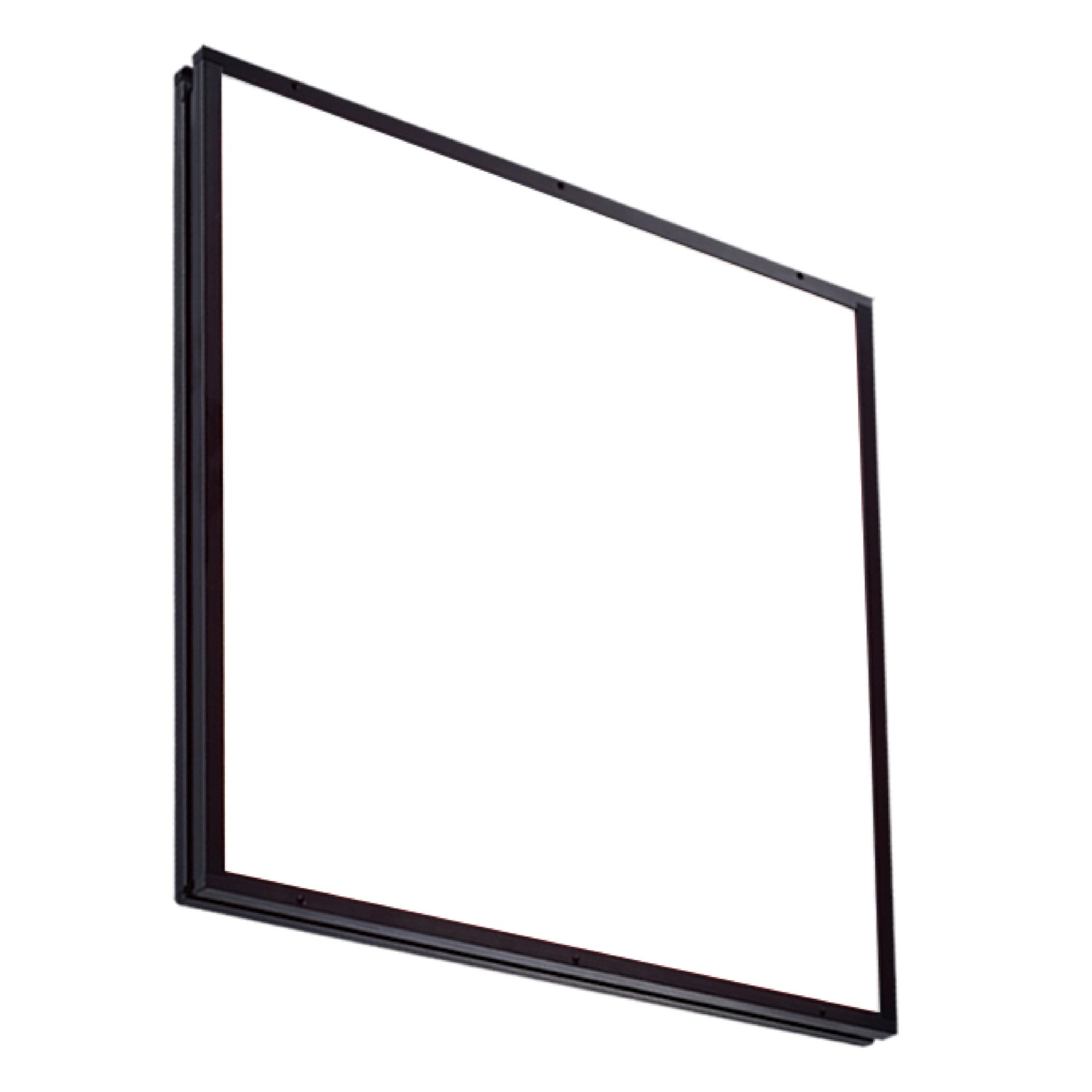

TH2系列
高输出TH2系列平面光源。可以对应高速化的生产线，为提高生产效率做出贡献。
※型号末尾 -CR35：开孔型
※型号末尾 -PM：高指向性型
TH2的特点
特点
实现了更高一级的高亮度。
实现了更高一级的高亮度平面光源。适用于高速生产线的检测。

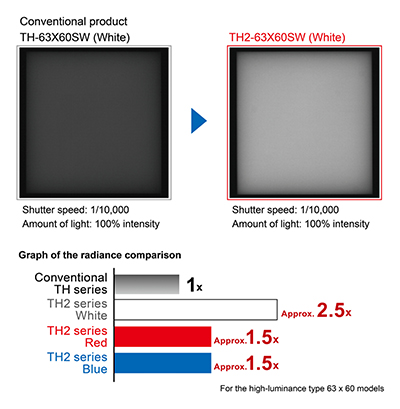

实现大幅度超越传统产品的亮度输出

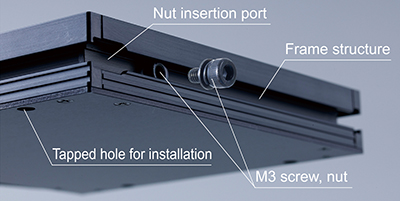

可根据环境自由安装
采用框架结构的安装方式，除了侧面以外，主体底面部分也加工有安装用螺丝孔。

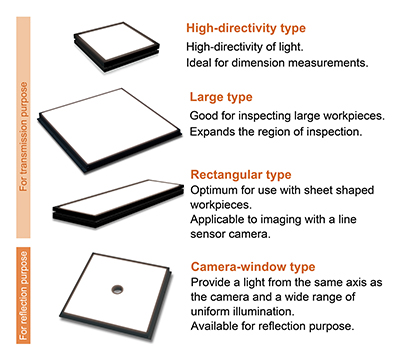

丰富的产品种类
提供丰富的产品种类，满足您的各种需求，备有各种类型，产品阵容共有73种机型。

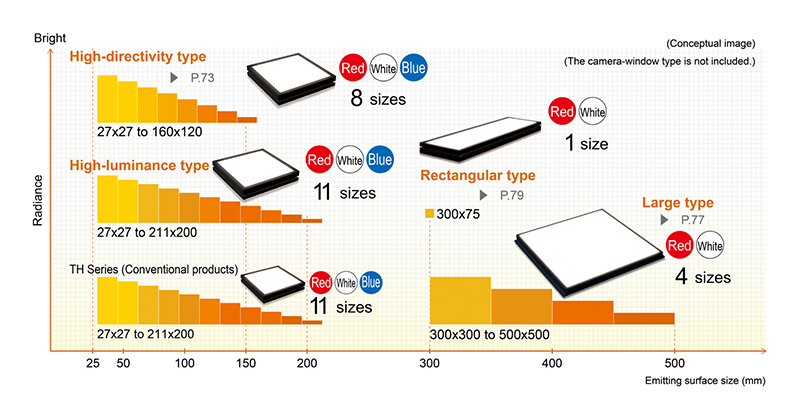

各种类型的亮度与产品种类

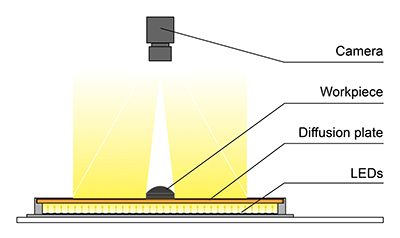

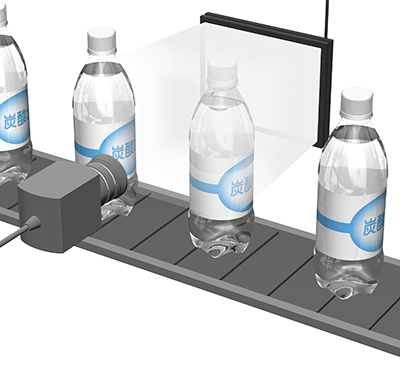

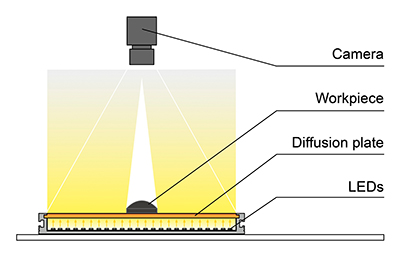

构成例
以平坦的形状实现高输出，使LED照射光穿过扩散板，从被测物体背面进行照射。
TH2-140X105
特性・数据

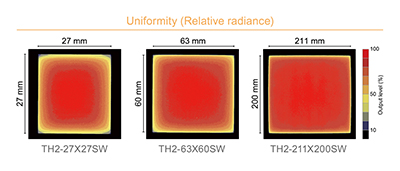

数据：均匀度（代表例）
※登载的图表仅供参考。实际数值可能会有出入。
成像实例

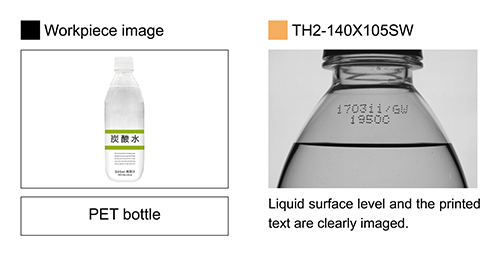

塑料瓶的液面成像

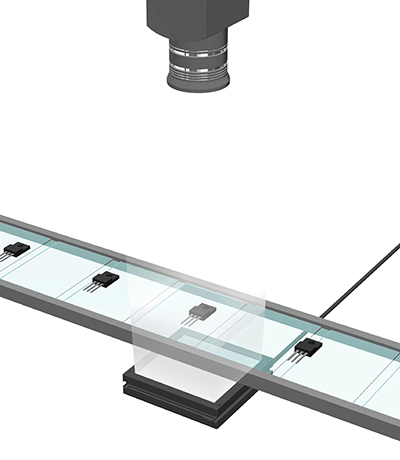

电子零件的外观成像

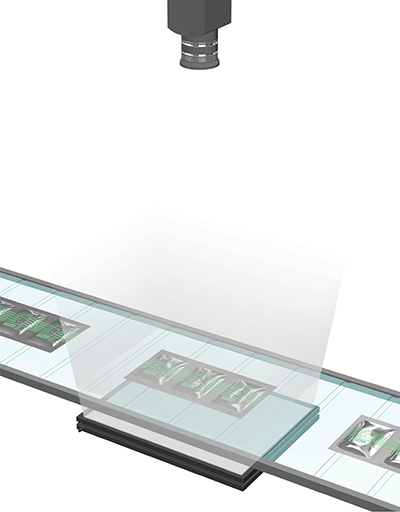

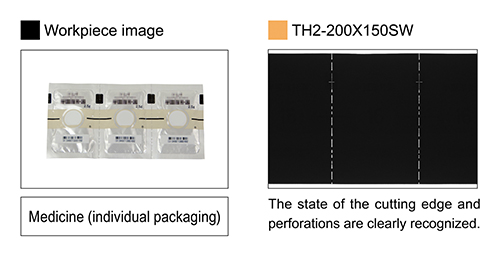

药品（独立包装）的外观成像
高指向性型
特点
实现高指向性
提高了光的指向性的高输出平面光源。适用于尺寸测量等需要提取被测物体轮廓的检测。

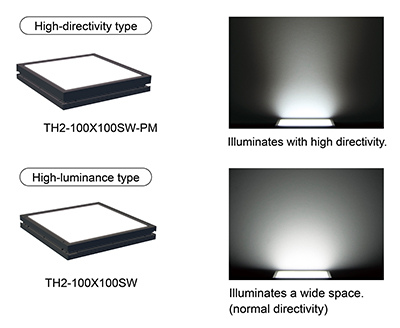

指向性比较

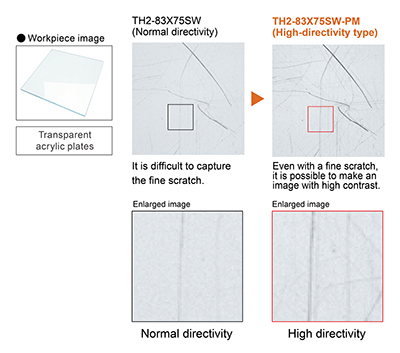

成像比较

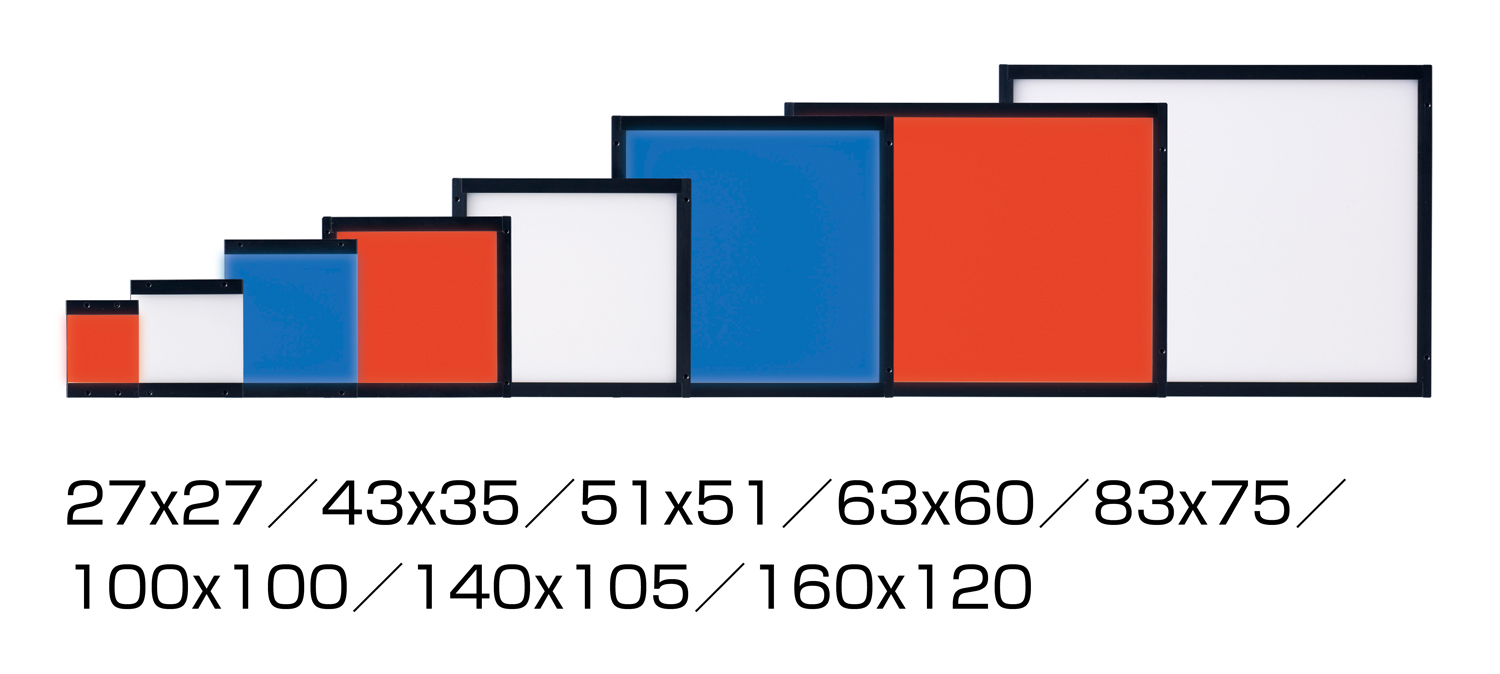

提供多个发光面的尺寸
备有丰富的尺寸种类。可根据被测物体进行选择。
发光面尺寸（mm）
LED发光颜色
产品阵容中增加了白色，红色，蓝色产品。根据检测内容，可广泛地适用于各种领域。
8种发光面尺寸备有各种发光颜色，产品阵容共有24种机型。

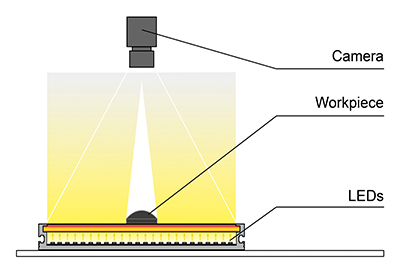

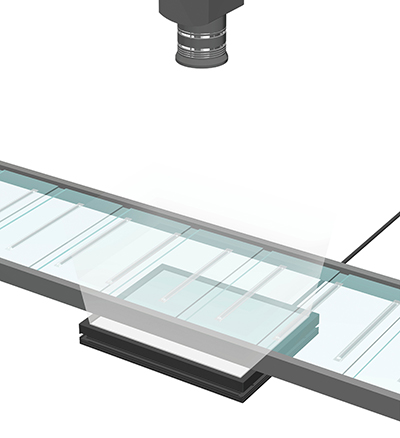

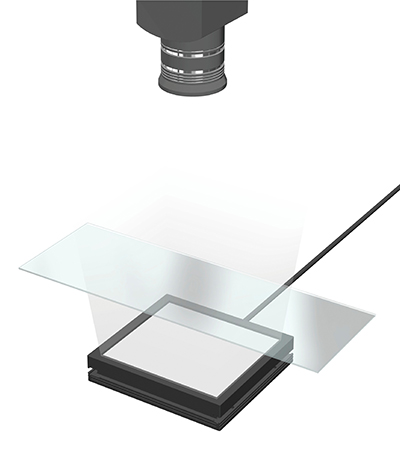

构成例
提高了光的指向性的大功率平面光源。可用于尺寸测量等需要提取被测物体轮廓的检测。
TH2-140X105-PM
特性・数据

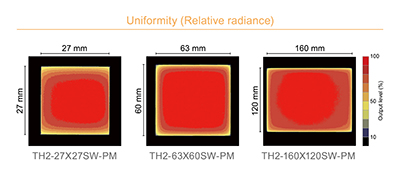

数据：均匀度（代表例）
※登载的图表仅供参考。实际数值可能会有出入。
LED特性

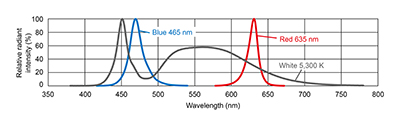

光谱
备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。
登载的数据仅供参考。实际数值可能会有出入。
成像实例

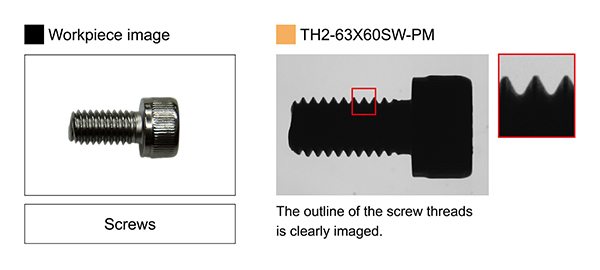

螺丝的外观成像

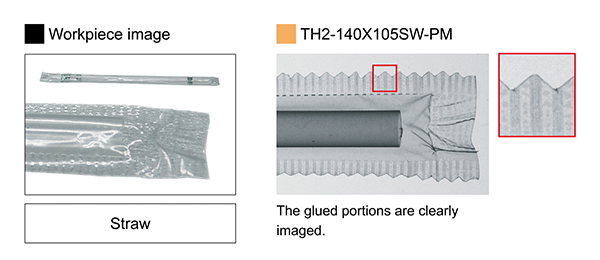

吸管包装袋（透明）的外观成像

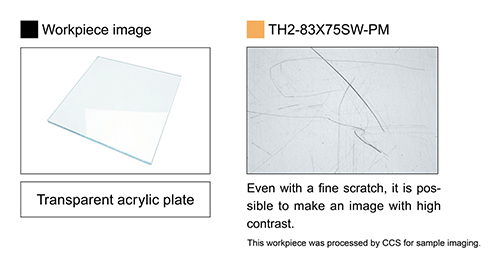

丙烯酸树脂板的外观成像
大型
特点
构成例
产品阵容包括最大尺寸500mmx500mm的发光面。
适用于大型被测物体。而且大幅度地确保了检测区域。
TH2-300X300

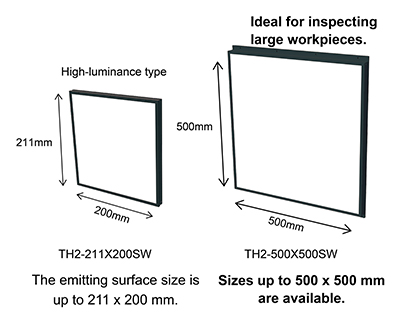

发光面尺寸比较

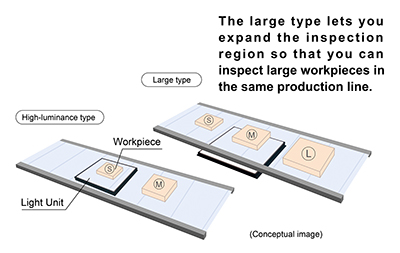

可在1个生产线上流动的被测物体尺寸比较
特性・数据

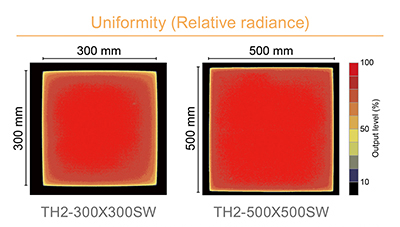

数据（代表例）
※登载的图表仅供参考。实际数值可能会有出入。

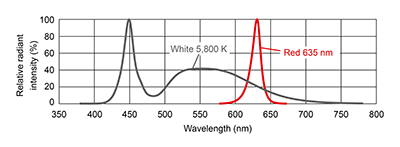

LED特性
光谱
备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。
登载的数据仅供参考。实际数值可能会有出入。
特殊定制例
可通过特殊定制变更形状·提高亮度·变更波长等。
请随时进行咨询。
成像实例

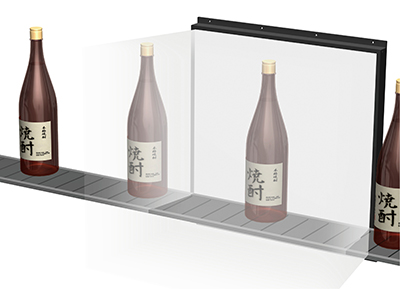

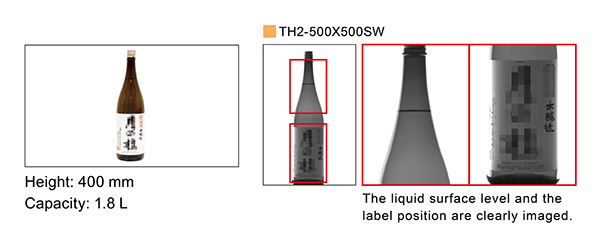

1.8L玻璃瓶的液面检测
宽型
特点

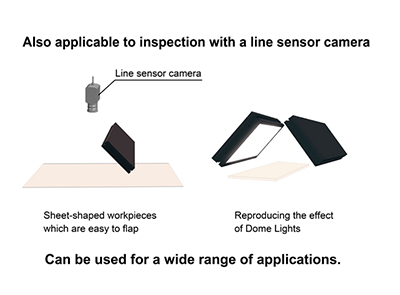

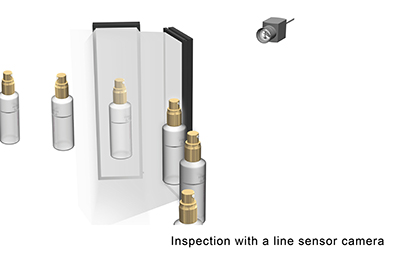

适用于长方形被测物体的平面光源。还适用于通过线阵相机进行的检测。

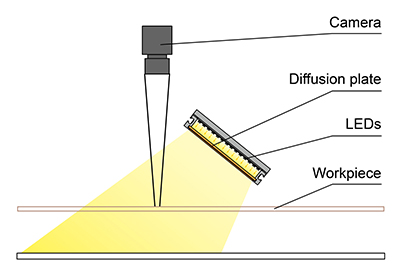

构成例
TH2-300X75

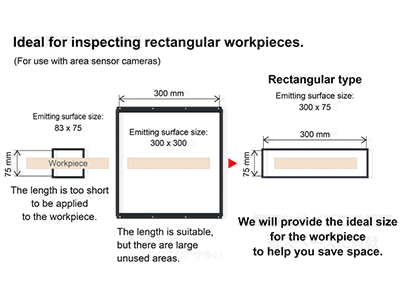

发光面尺寸比较

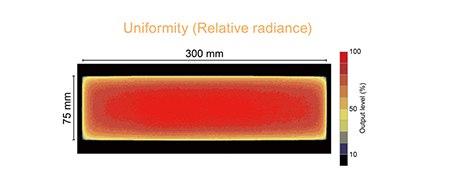

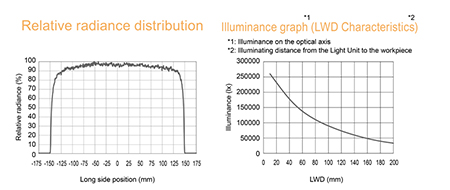

特性・数据
数据（代表例）
※登载的图表仅供参考。实际数值可能会有出入。
TH2-300X75SW
LED特性

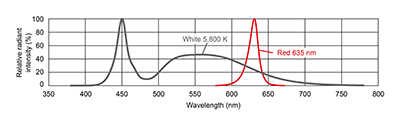

光谱
备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。
登载的数据仅供参考。实际数值可能会有出入。
特殊定制例
按照被测物体尺寸制作光源尺寸
外径尺寸、波长、色温变更、高输出化、电缆长度变更、形状、材质变更、连接器形状变更、安装、固定变更等
提供特殊定制。请随时进行咨询。

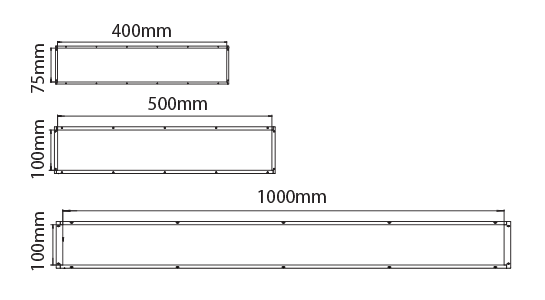

变更外径尺寸（部分例）
制作实绩 （部分例）
- TH2-400X75□□
- TH2-500X100□□
- TH2-1000X100□□-ME
- TH2-1760X60□□-ME
- TH2-2000X100□□-ME
成像实例

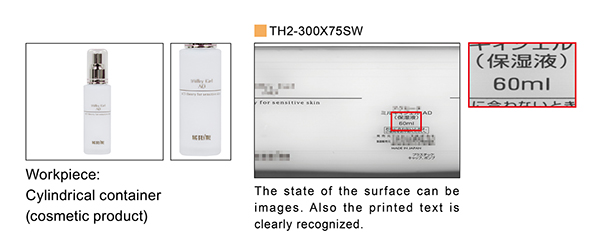

圆柱形容器的外观成像
开孔型
特点
从与相机同轴的方向进行照射
发光面中央有相机窗口的平面光源。不采取背景光方式。而是像无影光源或同轴光源那样，从与相机同轴的方向进行照射。

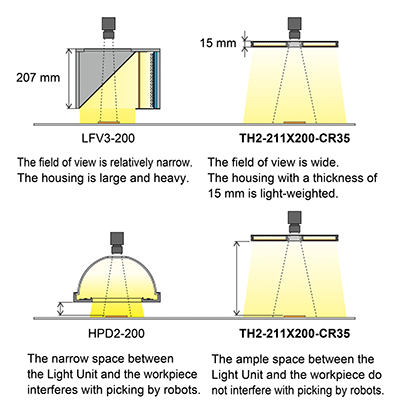

结构比较
实现大范围的高均匀度照射
比同轴光源及无影光源的发光面宽广。可实现大范围的高均匀度照射。

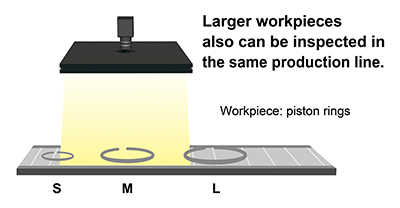

适用于各种各样的被测物体尺寸
产品阵容
LED发光颜色备有白色，红色两种。有150mmx150mm， 211mmx200mm， 300mmx300mm三种发光面尺寸。根据检测内容，可广泛地适用于各种领域。

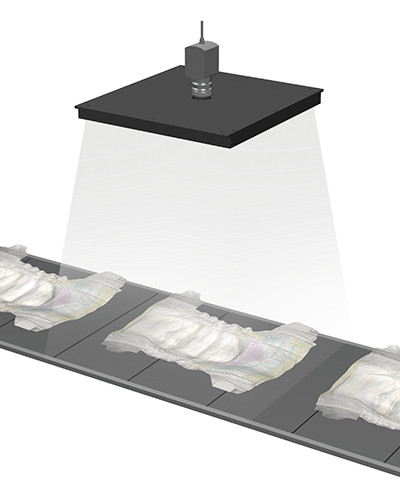

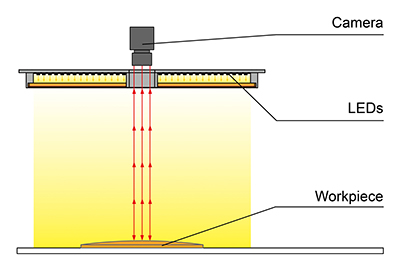

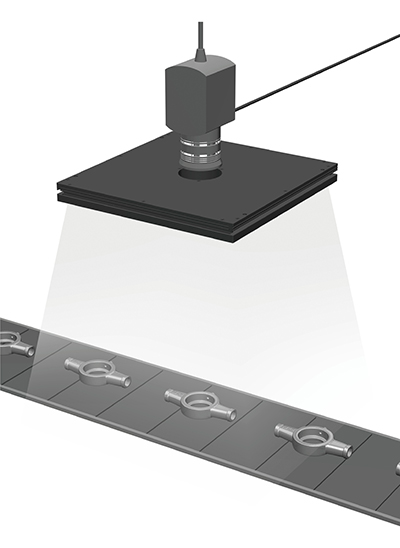

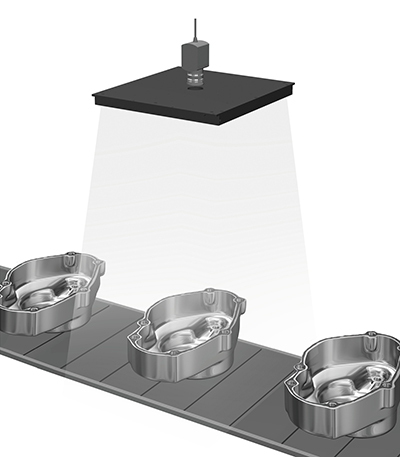

构成例
发光面的中央有相机窗口的平面光源。从与相机同轴的方向照射扩散光。
TH2-300X300-CR35
特性・数据

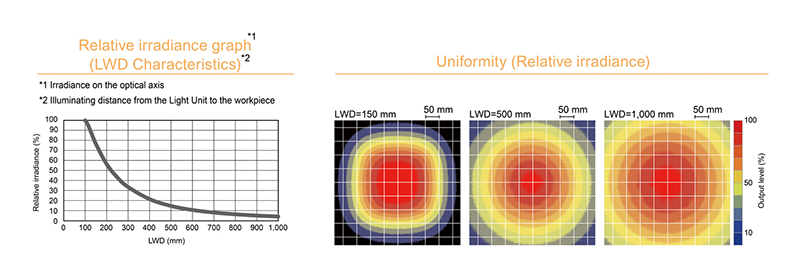

数据：相对辐射照度图表/均匀度（代表例）
※登载的图表仅供参考。实际数值可能会有出入。
TH2-300X300SW-CR35

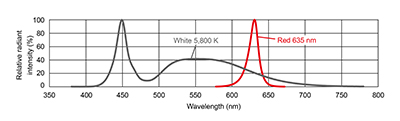

LED特性
光谱
备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。
登载的数据仅供参考。实际数值可能会有出入。

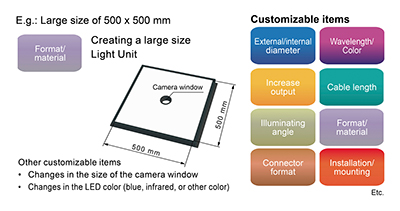

特殊定制例
成像实例

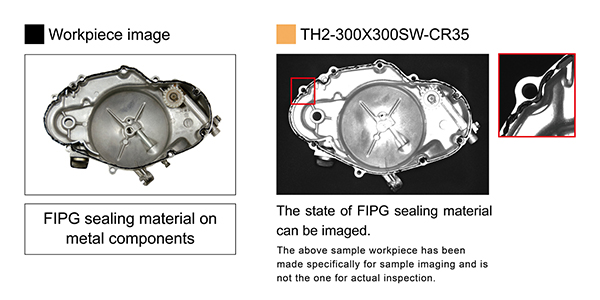

金属零件的密封材料（FIPG）的成像

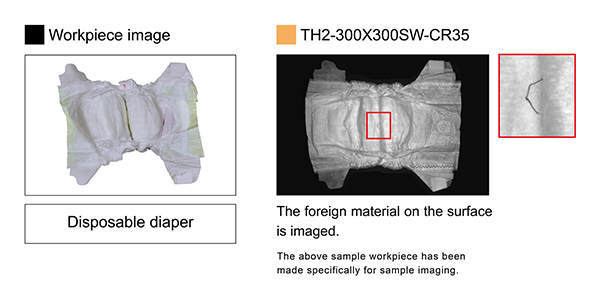

纸尿裤的异物与污垢成像

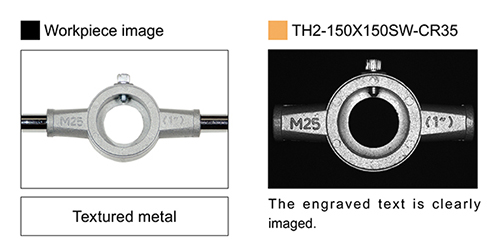

梨皮面金属的刻印字符成像
