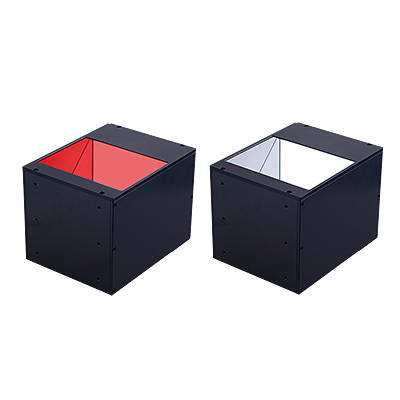

LFV-PF 系列

实现了「超强力频闪发光」的超亮频闪光源PF系列

・ 同轴型
・ 瞬间最大照度达到370万lx，有助于提高检测速度和精度
・ 可替换氙气闪光灯
・ 通过专用电源对发光时间进行细微调整，
可使光源在相机的曝光时间内发光。

应用例: 光泽表面及镜面的缺陷、损伤、 刻印与凹陷检测等

PF系列的特点

超強力 频闪发光

实现了超强力频闪发光的超亮频闪光源系列。 设计为频闪发光专用光源。
通过与专用电源组合使用，实现 了大幅度超越传统产品的高输出。
由此，可以满足高速检测，并应用于多种领域，为提高生产力 做出了贡献。

与传统产品的成像比较*
生产线速度 1倍
生产线速度 14 倍

*在LDR-PF-36SW与传统产品LDR2-32SW2的比较中

实现了与氙气闪光灯几乎相同的亮度！

实现了与氙气闪光灯相同的检测速度。

15W 氙气闪光灯 发光时间 1.75μs（实测值）
15W 氙气闪光灯
发光时间 1.75μs（实测值）
超亮频闪LED 光源 发光时间 15μs
超亮频闪LED 光源
发光时间 15μs
通过LED解决氙气闪光灯遇到的问题！

通过LED解决氙气闪光灯遇到的问题！

将光源的闪光作为快门利用！

PF系列 利用超強力的发光，可拍摄瞬间的静止图像！

>PF系列 利用超強力的发光，可拍摄瞬间的静止图像！

解决了振动造成成像模糊的问题！

●前后的振动
传统产品:为确保亮度而延长曝光时间。图像会变得模糊。在高速生产线上使用时因振动而成像模糊。
PF系列:光源明亮，可缩短曝光时间。图像清晰！适用于高速生产线！
上下的振动
传统产品:因为光源暗，打开光圈时，景深变浅。上下的运动和振动导致对焦不准。
PF系列:因为光源亮，可缩小光圈。具有大景深。不易受运动和振动的影响！

可自由设定发光时序！

通过电源功能的发光延迟时间设定，可将发光时序调节为相机的曝光时间内。

如果发光比相机的曝光时间快，将得不到充足的光量。通过延迟发光时序，可使光源在相机的曝光时间内发光！
PF-A4048-2（2个通道规格）/ PF-A16048-4（4个通道规格）

有关超亮频闪光源专用电源的详细内容，请参照


PF-A4048-2（2个通道规格）/ PF-A16048-4（4个通道规格）

登载的数据仅供参考。实际数值可能会有出入。

特性 ・数据

LFV-PF-35RD/SW

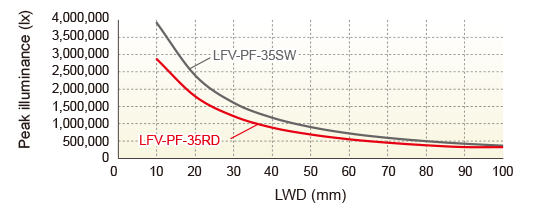

LWD特性

LWD characteristics Peak illuminance (lx)

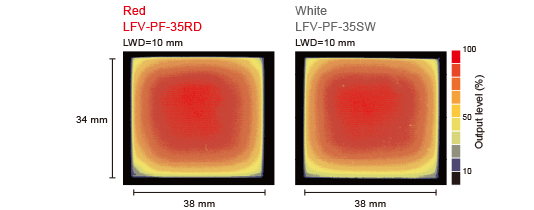

均匀度

Uniformity

* 登载的数据仅供参考。实际数值可能会有出入。

LFV-PF-70RD/SW

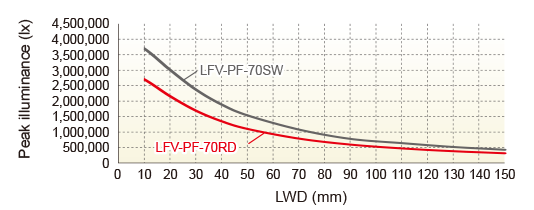

LWD特性

LWD Characteristics Peak illuminance (lx)

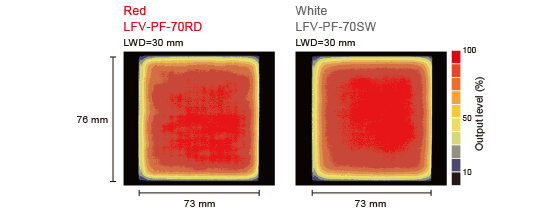

均匀度

Uniformity

* 登载的数据仅供参考。实际数值可能会有出入。

LFV-PF-100RD/SW

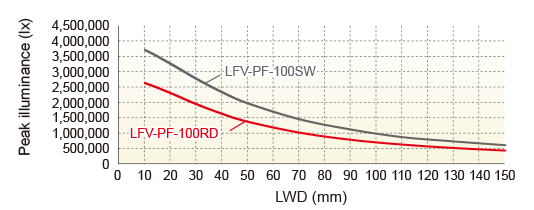

LWD特性

LWD Characteristics Peak illuminance (lx)

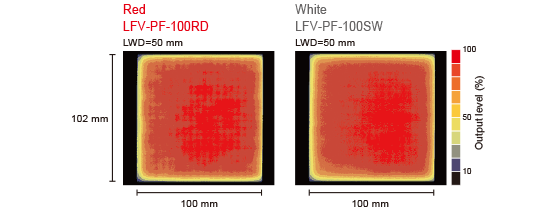

均匀度

Uniformity

* 登载的数据仅供参考。实际数值可能会有出入。

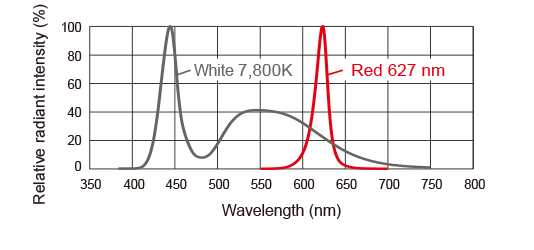

光谱 (共通)

Uniformity

成像实例

成像比较 （传统产品LFV3系列和超频闪电源POD的组合产生的成像比较）

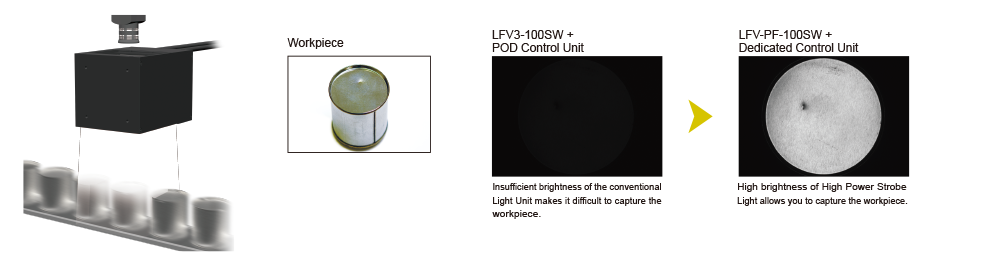

罐的外观成像/h4>

Appearance Inspection of Cans

成像条件： (视野：85mm、快门速度：1/18000秒、镜头光圈值：F16、曝光时间：31μs、调光阶段：最大)

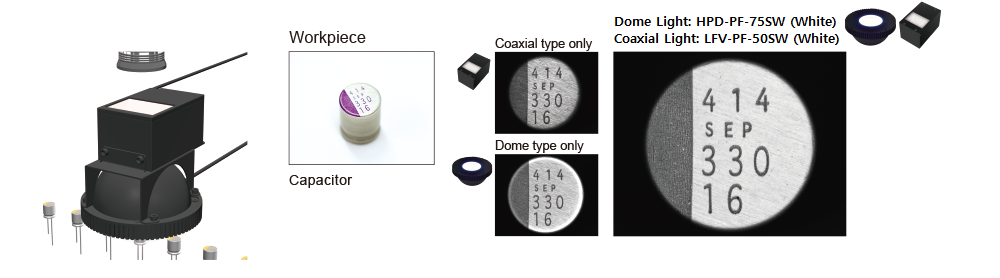

电容器的外观成像

Imaging the External Appearance of Capacitors

通过圆顶型和同轴型的组合，均匀地照射电容器表面，可清晰地确认表面状态和文字。

专用电源

使用专用电源,最大限度地发挥出超亮频闪光源的性能 ！

PF-A4048-2 (2个通道规格)

PF-A4048-2 (2个通道规格)

  • 512档调光
  • 发光时间1～100μs
  • 发光延迟时间0～100μs (单位是0.1μs)
  • 支持以太网通信等
  • 调光范围切换功能等
PF-A16048-4 (4个通道规格)

PF-A16048-4(4个通道规格)

  • 512档调光
  • 发光时间1～500μs
  • 发光延迟时间0～100μs (单位是0.1μs
  • 支持以太网通信等
  • 调光范围切换功能等
  • 触发联动功能※等

※可设为对一个触发输入端口针输入触发信号时,
多个通道的光源联动点亮/熄灭。

可自由设定发光时序！

通过电源功能的发光延迟时间设定，可将发光时序调节为相机的曝光时间内。

如果发光比相机的曝光时间快，将得不到充足的光量。通过延迟发光时序，可使光源在相机的曝光时间内发光！
PF-A4048-2（2个通道规格）/ PF-A16048-4（4个通道规格）

有关超亮频闪光源专用电源的详细内容，请参照


PF-A4048-2（2个通道规格）/ PF-A16048-4（4个通道规格）

动画介绍

本视频中的产品阵容介绍，是本公司截止至2017年的内容。
