LFL系列｜CCS株式会社

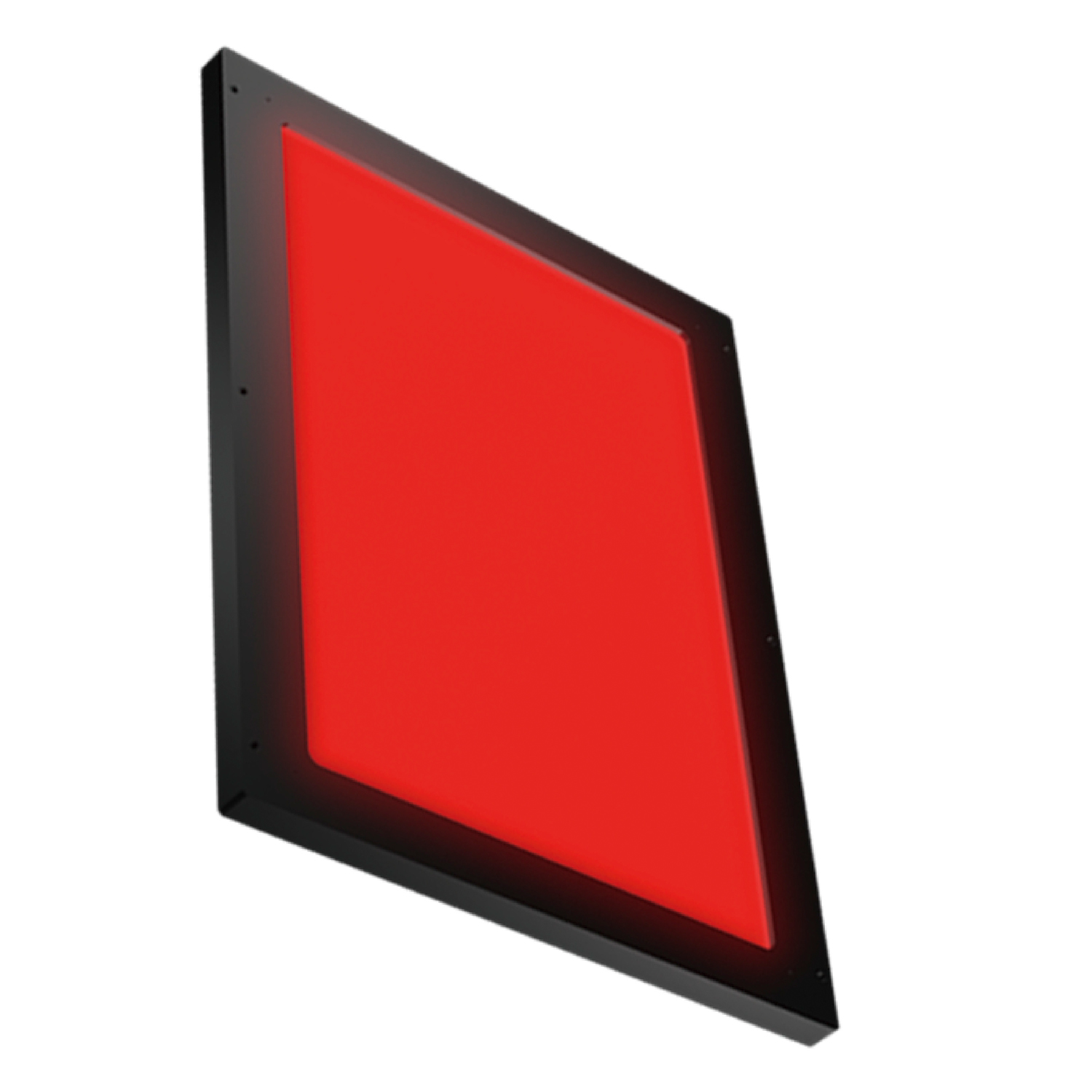

LFL系列

以嵌入式将LED配置在方形的导光扩散板外圈。从平坦的发光面照射扩散光。
采用光源厚度最小仅为6mm（LFL-612/LFL-1012/LFL-50）的薄型设计，可节省设置空间。

特点特性・数据特殊定制例成像实例

特点

43种机型丰富的产品阵容

丰富的产品阵容

产品阵容包括从25x25mm到360x250mm的9种发光面尺寸，和各种发光颜色的共35种机型。加上在外壳上追加安装板的LFL-612-P与LFL-1012-P，共有43种机型丰富的产品阵容。

轻薄的省电型

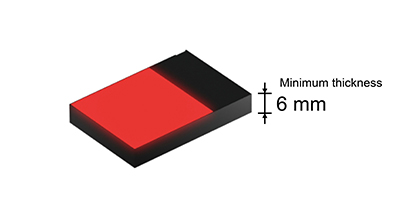

采用光源厚度最小仅为6mm的薄型设计，可节省设置空间。

型号	LFL-612RD2
消耗功率	24V/0.6W
重量	25g

采用独创的导光方式

在导光扩散板的外圈配置LED。通过特殊图案加工，实现更高扩散效果的照射光。

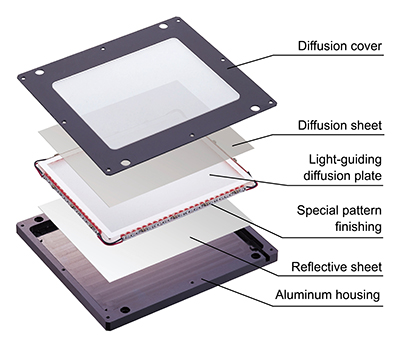

LFL-100的截面构造示意图

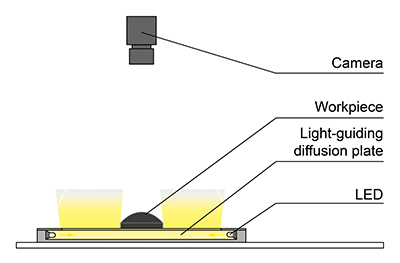

构成例

以嵌入式将LED配置在方形导光扩散板的外圈。从平坦的发光面照射扩散光。

LFL-100

特性・数据

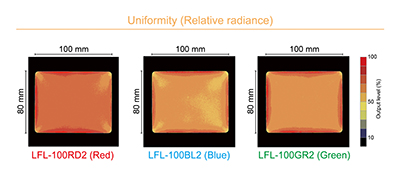

数据：均匀度（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

LFL-100

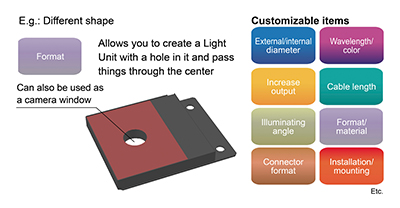

特殊定制例

成像实例

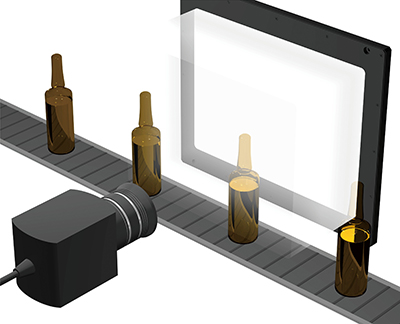

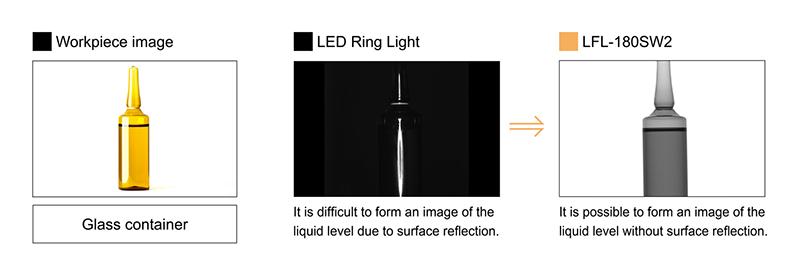

玻璃容器内的液面成像

内容	液量检测
被测物体	玻璃容器
提供方案前	LED环形光源
提供方案后	LFL-180SW2
结果	强调液面

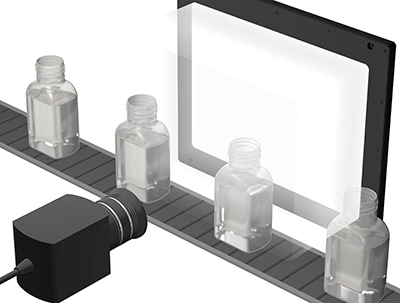

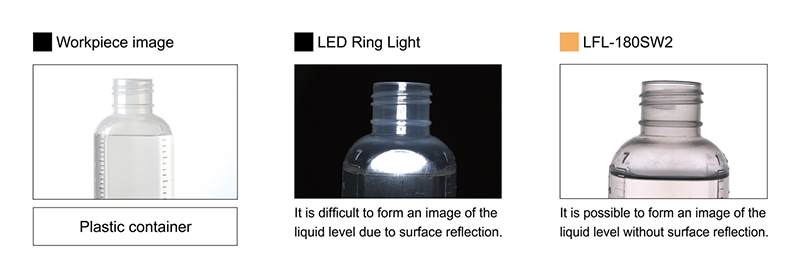

塑料容器内的液面成像

内容	液量检测
被测物体	塑料容器
提供方案前	LED环形光源
提供方案后	LFL-180SW2
结果	强调液面
