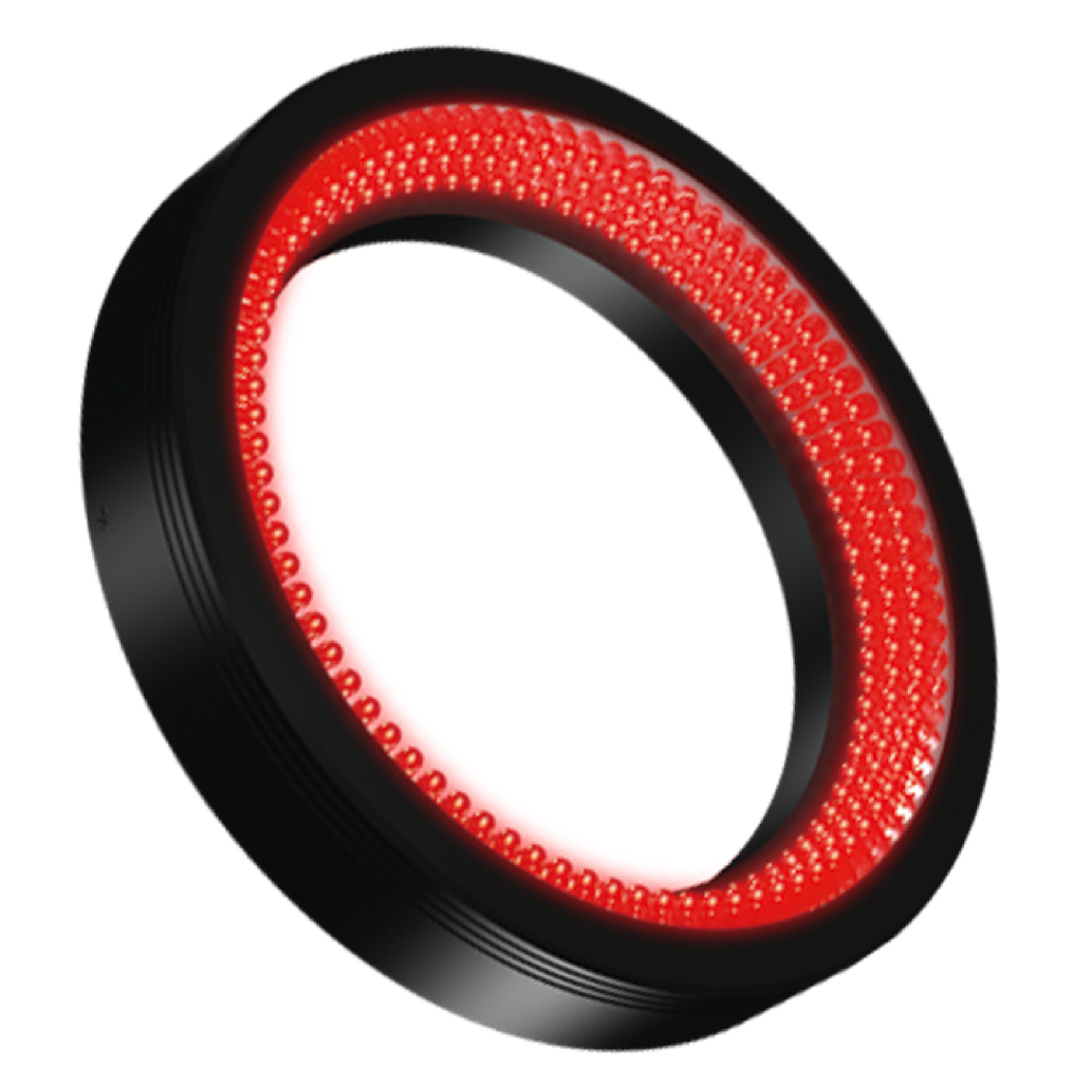

LDR2-LA系列

采用柔性基板，创造最佳倾斜角度。
通过从低角度向中心部分照射直射光，可实现强调被测物体特殊点的成像。

特点特性・数据特殊定制例成像实例

特点

提取有凹凸的损伤和刻印

通过从低角度向中心部分照射直射光，可实现被测物体特殊点的成像。

LDR2-100RD2的成像例：硬币的外观成像

以较大的倾斜角进行低角度照射

通过在较大倾斜度的柔性基板上封装LED,可从较低位置向中心部分进行集光照射。

LDR2-132-LA的截面构造示意图

构成例

通过采用柔性基板，可创造任意角度。从低角度向中心部分照射直射光。

LDR2-132-LA

特性・数据

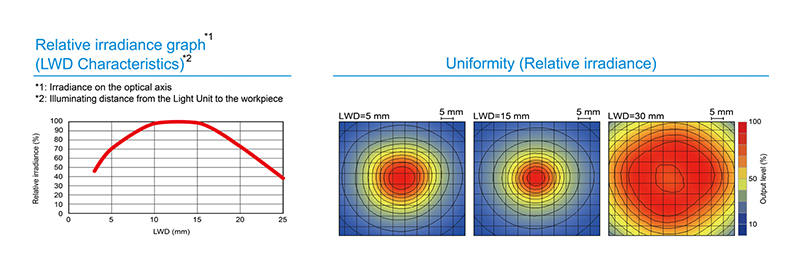

数据：相对辐射照度图表/均匀度（代表例）

登载的数据仅供参考。实际数值可能会有出入。

LDR2-74RD2-LA

LED特性

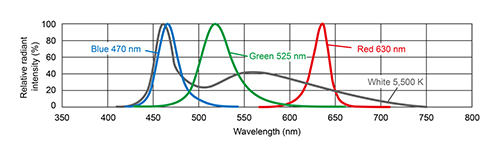

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

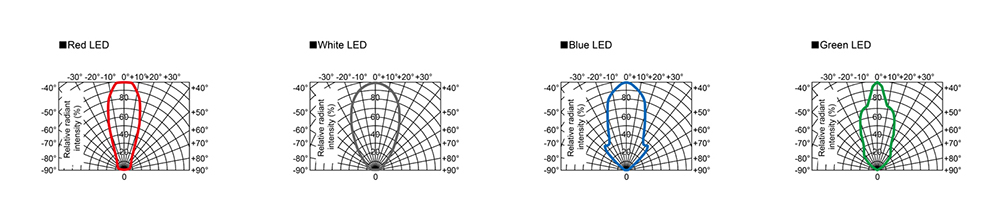

指向特性

使用时，请务必阅读产品附带的《Instruction Guide》，并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

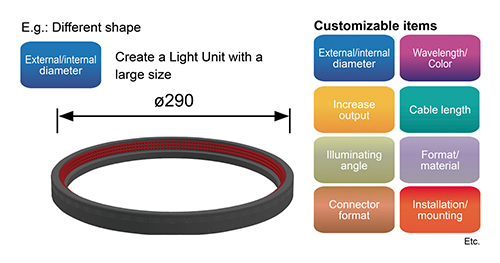

特殊定制例

成像实例

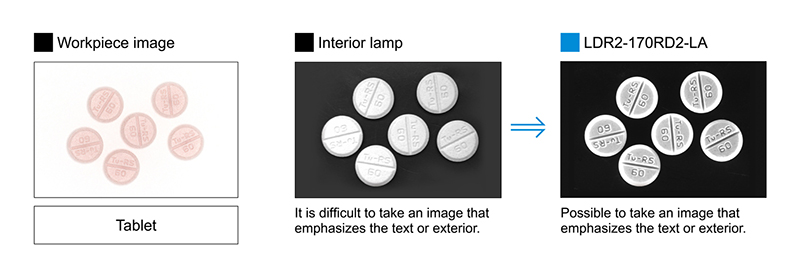

片剂的字符、外观成像

内容	字符、外观检测
被测物体	片剂
提供方案前	室内灯
提供方案后	LDR2-170RD2-LA
结果	强调字符及外观的边缘

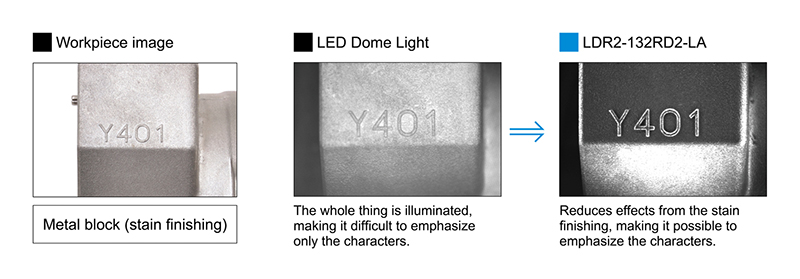

金属块（磨砂面）的刻印字符成像

内容	字符识别
被测物体	金属块
提供方案前	LED圆顶光源
提供方案后	LDR2-132RD2-LA
结果	仅提取刻印字符
