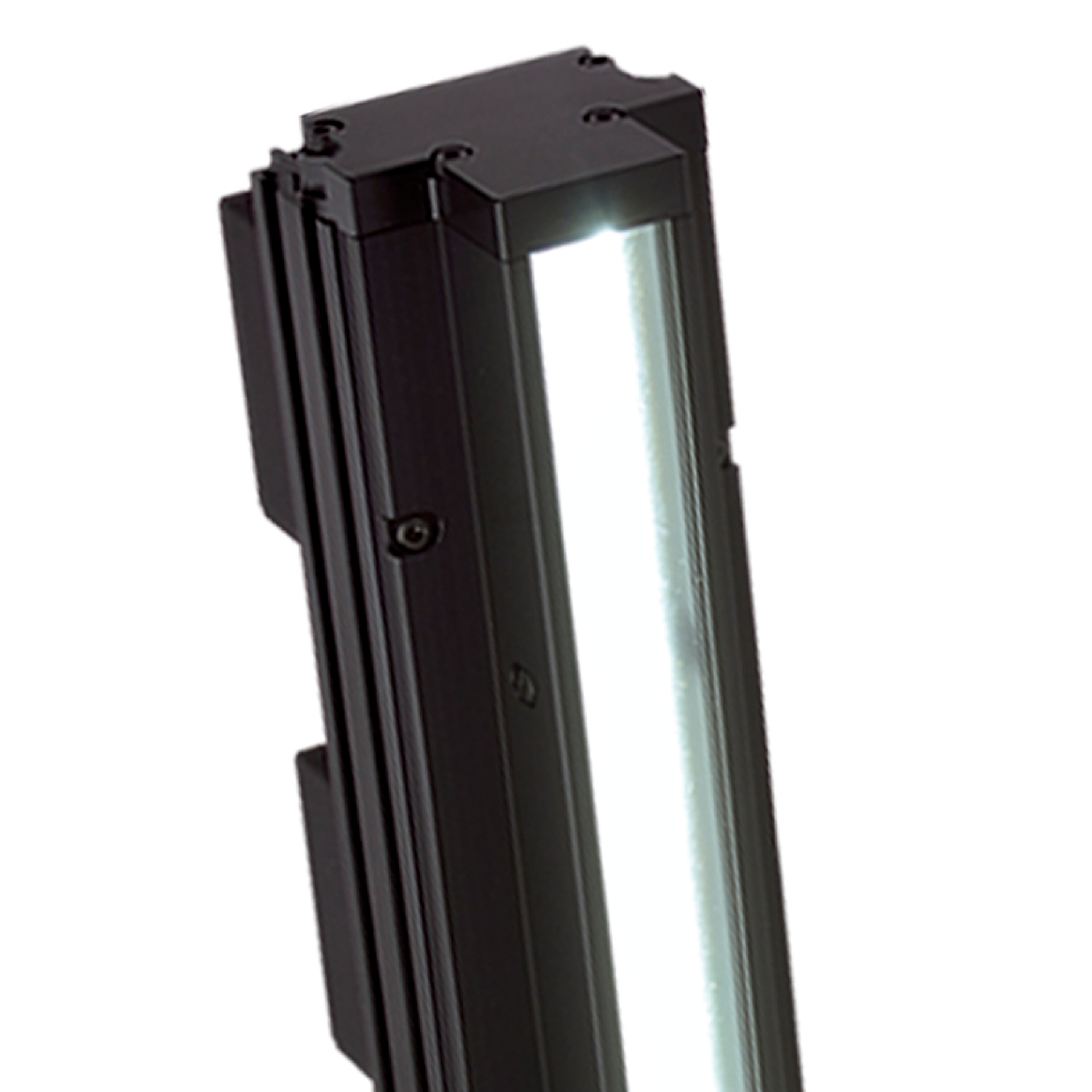

LNIS-FN系列

最适合条纹检测和传送方向的伤痕检测。

特点特性・数据

特点

通过强制冷却（风扇冷却）使照度达到678,000lx

为检测条纹等生产线传送方向的损伤而研发的LNIS系列高输出型（带风扇）。
可满足顾客对更亮光源的需要。

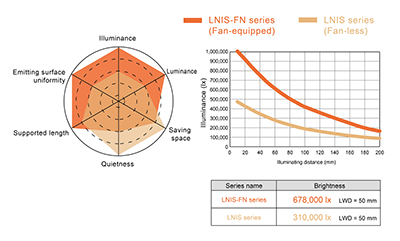

LNIS和LNIS-FN的比较

其他特点

发光面长度为100～1,500mm (可以100mm为单位进行制作）
因为采用定电流驱动方式，发光面的均匀度比LNIS系列高。

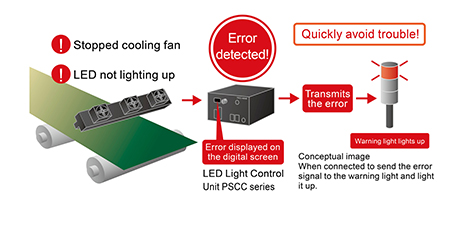

通过错误检测排除故障

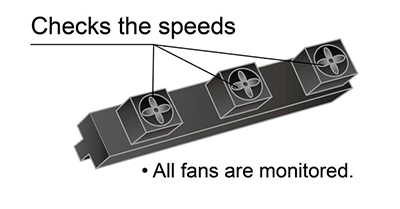

① 冷却风扇的错误检测

发生冷却风扇转数不足或停止等故障时，检测出该错误。

② LED的错误检测

检测出光源回路的断路或LED的短路所引起的烧坏故障。

应用例

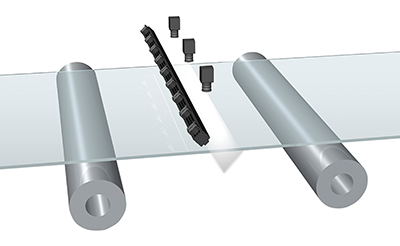

玻璃板的划痕检测

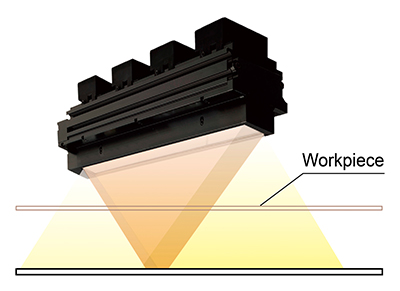

构成例

采用独创的光学设计实现两侧斜光照射。适用于检测生产线传送方向的损伤的高输出线阵传感器用光源（风扇空冷型）。

LNIS-FN系列

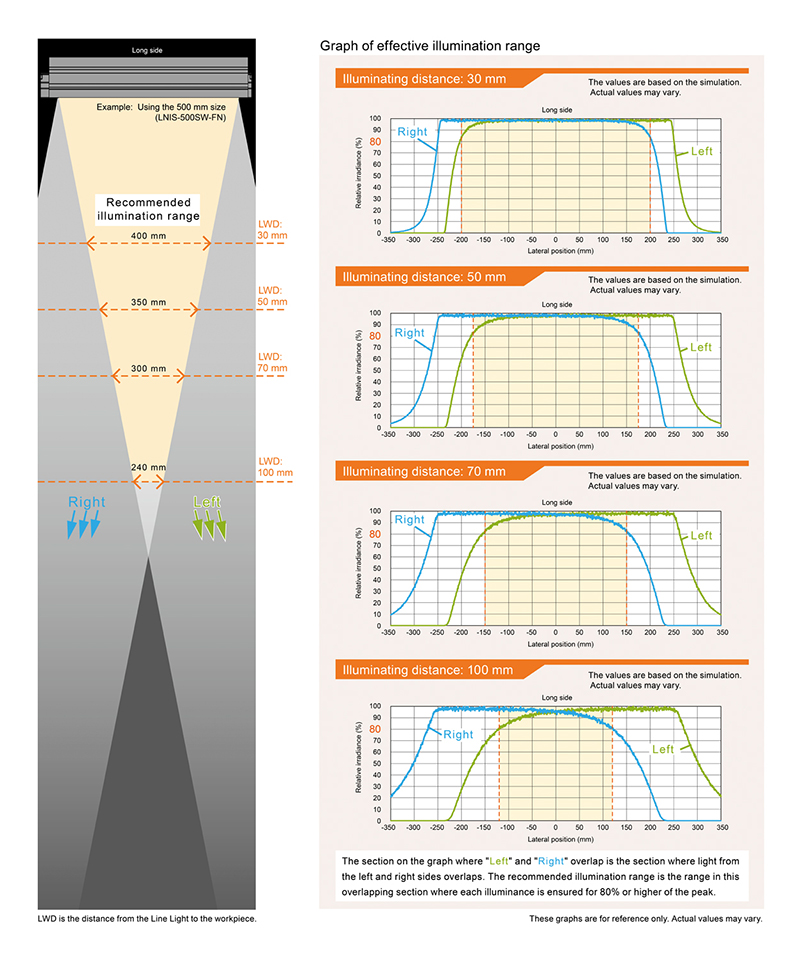

特性・数据

LWD:照射距离	发光面的长度
100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
10	40	140	240	340	440	540	640	740	840	940	1040	1140	1240	1340	1440
30		100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400
50		50	150	250	350	450	550	650	750	850	950	1050	1150	1250	1350
70			100	200	300	400	500	600	700	800	900	1000	1100	1200	1300
100			40	140	240	340	440	540	640	740	840	940	1040	1140	1240

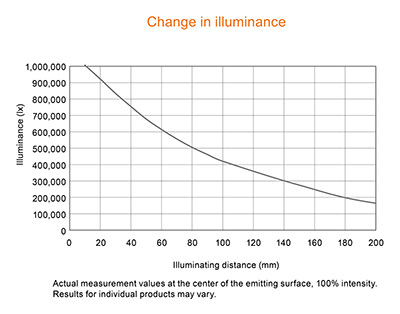

数据(代表例)

※登载的图表仅供参考。实际数值可能会有出入。

LNIS-400SW-FN

LNIS-1500SW-FN

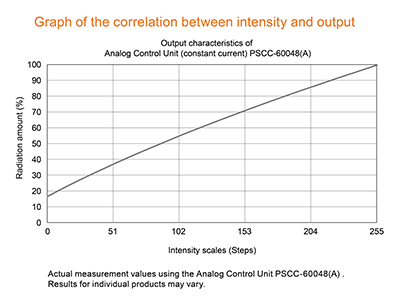

LED特性

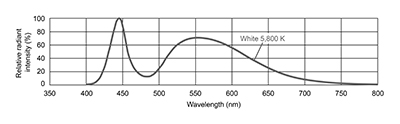

光谱

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。
