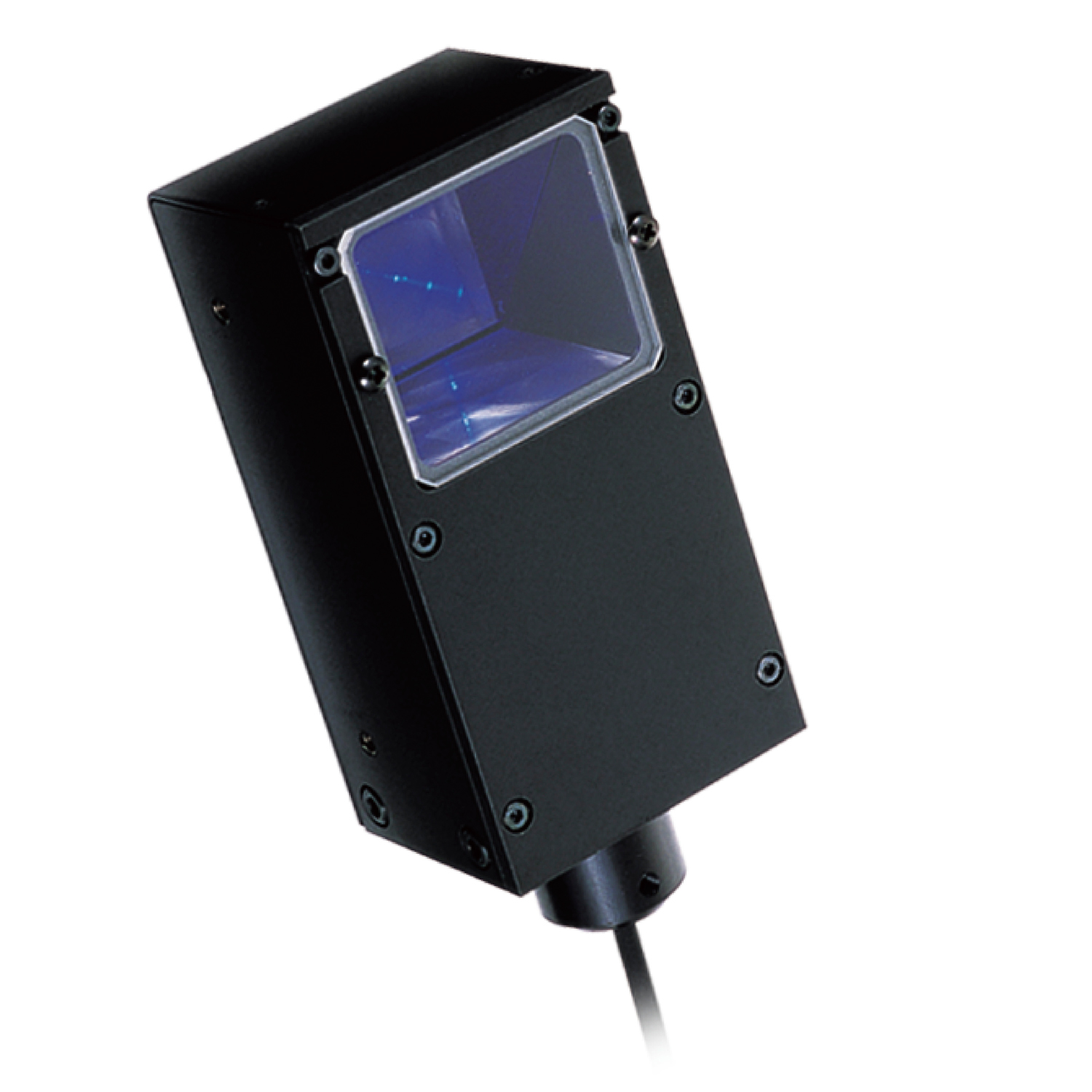

MFU系列

通过独创的光学设计，可抑制光的衍射，实现高精度的外观成像。
适用于要求高精度的尺寸测量、伤痕及褶皱检测。

产品阵容有与传统产品相同的12V机型、新的24V机型，
新增可以与点光源组合使用的背光源单元（KT-MFU)。

特点

照射适合高精度的尺寸测量、伤痕及褶皱检测的光

通过独创的光学设计，实现可抑制光衍射的高精度成像。
可根据使用的成像侧镜头进行集光调整。

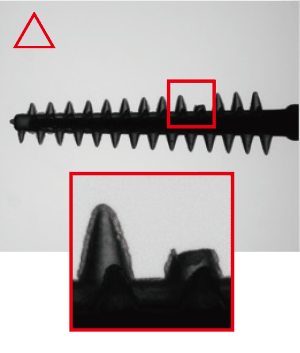

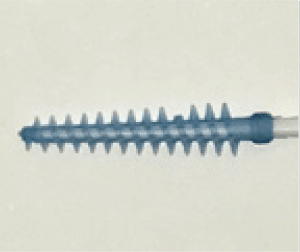

成像实例：牙间刷的外观检测

  • ■普通的光源

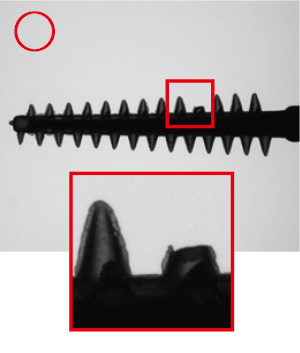

  • ■平面光源（高亮度类型）
    　TH2-27X27BL
  • ■平面光源（高指向性类型）
    　TH2-27X27BL-PM

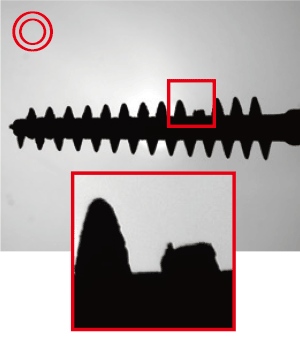

  • ■MFU系列
    　MFU-34X30BL2

由于平面光源会产生光衍射，难以实现强调边缘部分的成像。
MFU系列可抑制光的衍射，实现强调边缘部分的成像。

备有12V 、24V机型

备有与传统产品相同的12V机型和全新的24V机型。
使用24V机型，并和我司的24V光源同时使用时，可只使用一台电源。

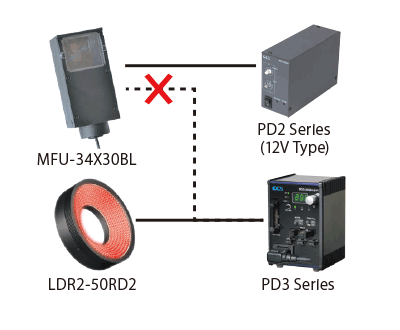

  • ■传统产品

    与24V光源并用时，
    需要分别选择对应的12V和24V电源。

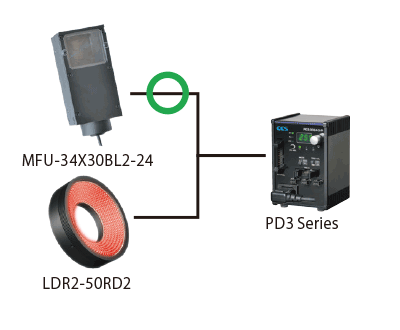

  • ■更新产品

    使用24V机型时，
    即使同时与其他24V光源并用，
    也可以通过一台电源进行控制。

构成例（MFU-34X30BL2)

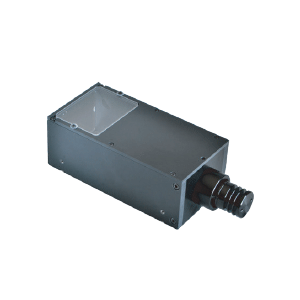

KT-MFU系列

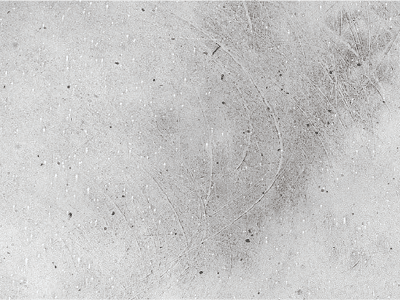

成像实例：ND过滤器的脏污检测

即使是难以穿透的被测物体，也可以在较短的曝光时间内成像。

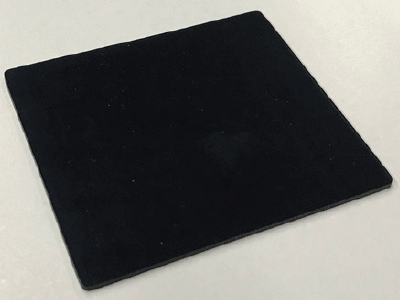

  • ND过滤器
  • KT-MFU-34X30BL2　光源：HLV3-22BL-4C

【成像条件】
相机：2448X20483.45μm黑白相机，曝光时间：0.9ms
镜头：1倍测距镜头、成像视野：宽8mm
分辨率：3μm/像素、WD：110mm、LWD：115mm

成像实例

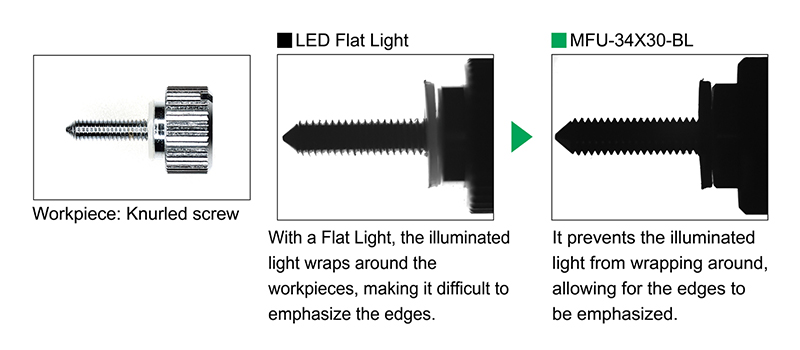

螺丝的外观成像

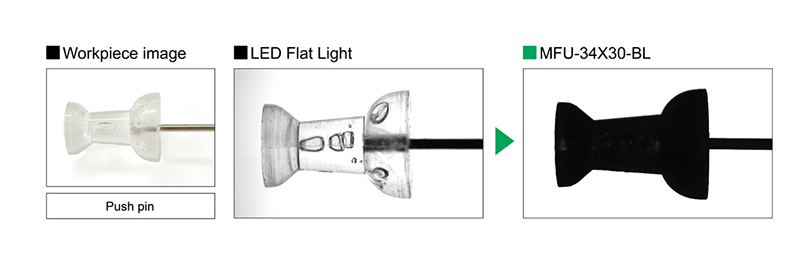

图钉的外观成像

利用扩散光的平面光源，从背面照射图钉柄为透明树脂的图钉时，透明部分通透可见，但平行光入射后的照射光则被透明树脂折射，变为全黑状态。

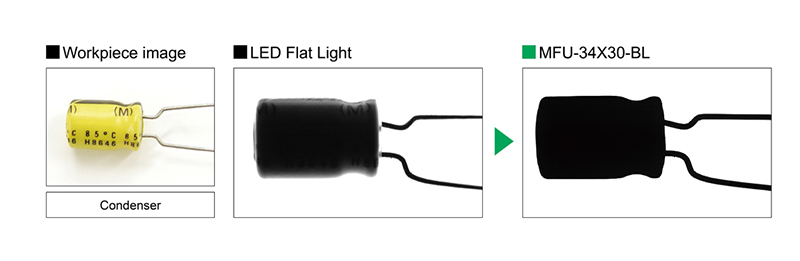

电容器的外观与尺寸检测

利用扩散光的平面光源从背面照射时，可看到照射光衍射到电容器主体的侧面，但利用平行光照射时，则可抑制衍射，并且使针脚粗细均匀地成像。
