HLND系列｜CCS株式会社

HLND系列

红色光源于2021年12月末停止生产、白色光源于2023年12月末停止生产。
关于后续机型请随时进行咨询。

咨询

采用高功率LED和独创的照射结构，实现高输出。
备有透射光源[T/TT型]和反射光源[R/RR型]。
发光面长度最小100mm，最大2,700mm，可按100mm单位进行制作。

特点特性・数据特殊定制例

特点

最大可制作2,700mm

可根据客户的用途提供最佳长度的光源。

发光面长度

100mm～2,700mm 可按100mm单位进行制作

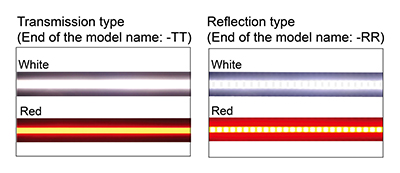

备有扩散板透光率不同的2种类型

作为透射光源可选择最适合的均匀型；作为反射光源，可选择最适合的高输出型。

采用独创的照射结构

采用表面贴装式LED与独创的照射结构，实现了高输出的线光源。备有2种类型的扩散板。可根据用途进行选择。

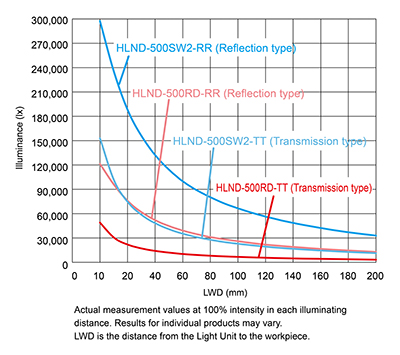

HLND系列的照度比较

※登载的图表仅供参考。实际数值可能会有出入。

应用例

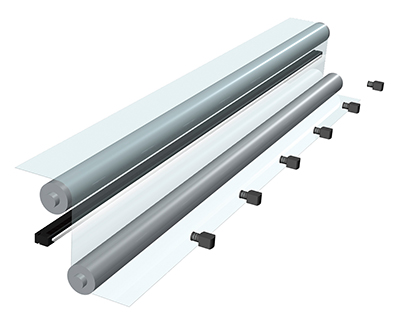

透明薄膜的异物检测（透射型）

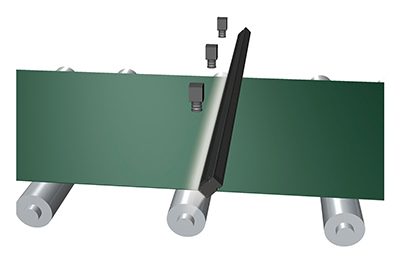

彩钢板的外观检测（反射型）

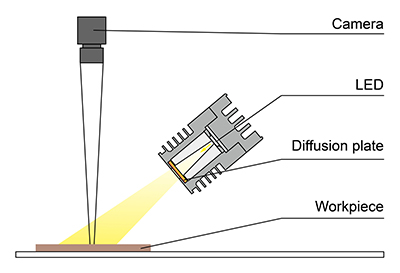

构成例

在平坦的基板上封装LED。使照射光穿过扩散板，照射线形的扩散光。可制作最大2,700mm的发光面长度。

HLND系列

特性・数据

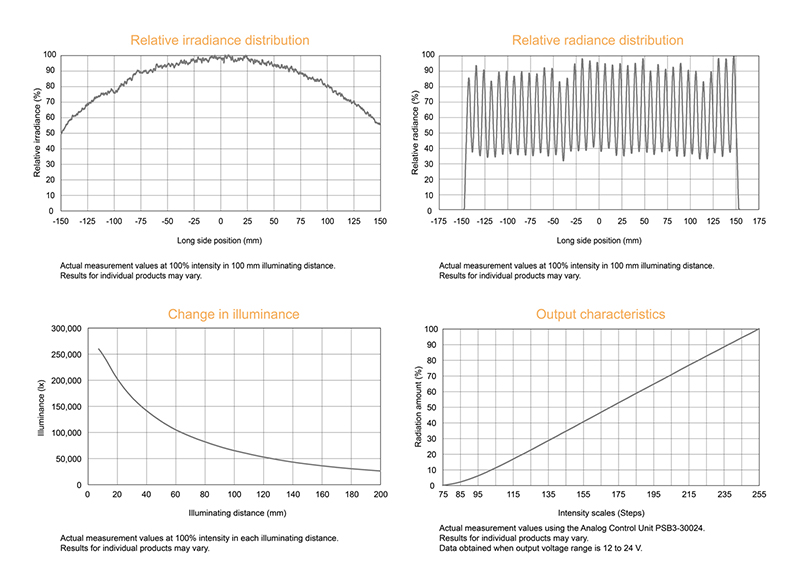

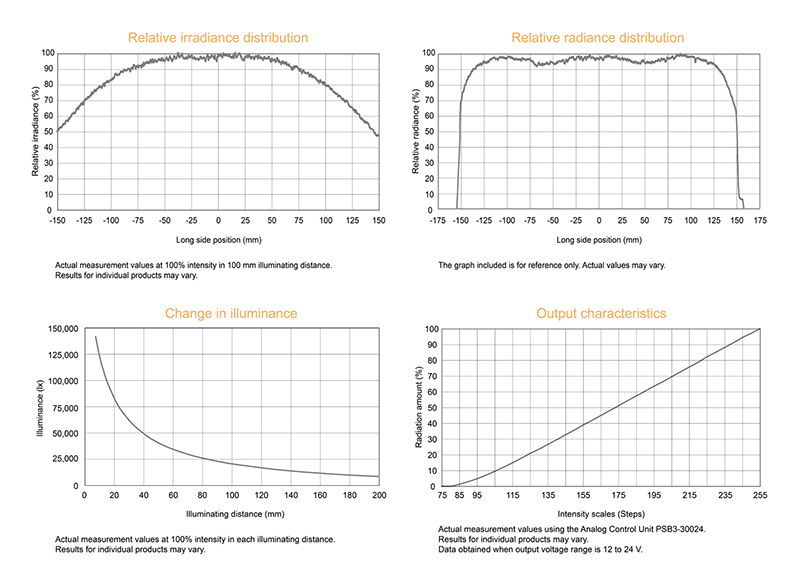

数据（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

HLND-300SW2-TT（透射型）

HLND-300SW2-RR（反射型）

LED特性

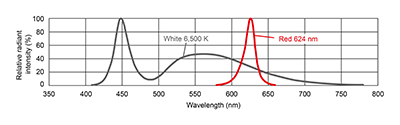

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》，并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

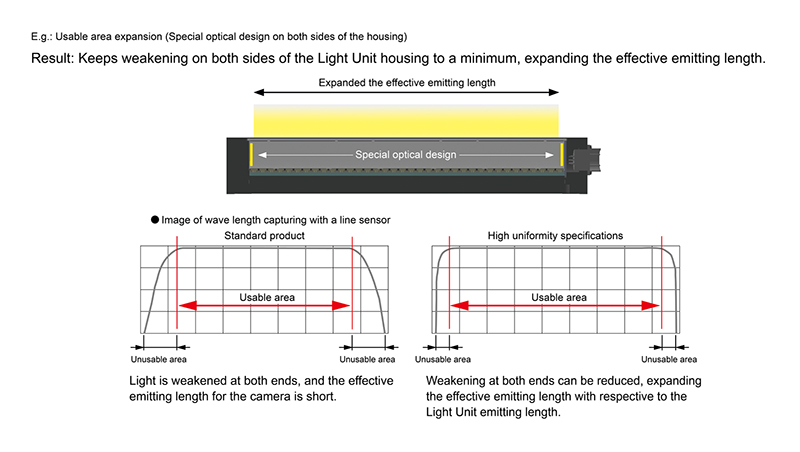

特殊定制例
