LNIS2系列

采用独创的光学设计实现两侧斜光照射。
最适合检测生产线传送方向的损伤。

特点特性・数据

特点

实现两侧斜光照射

通过传统的线阵传感器光源，难以检测出“生产线传送方向的损伤2”。LNIS2系列是以检测该损伤为目的而研发的一个全新概念的产品。

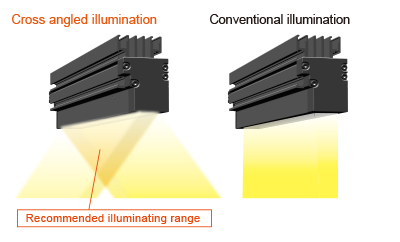

两侧斜光照射与传统照射方法的不同之处

其他特点

无风扇（自然冷却）　
紧凑设计
发光面长度为100～1000mm（可以100mm为单位进行制作）

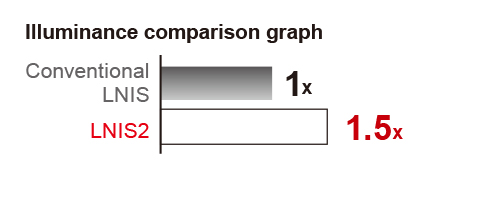

亮度1.5倍

LNIS2系列与传统产品LNIS系列相比，实现了最大高达1.5倍的高输出。通过提高亮度扩展用途。

实现超越传统产品的高输出

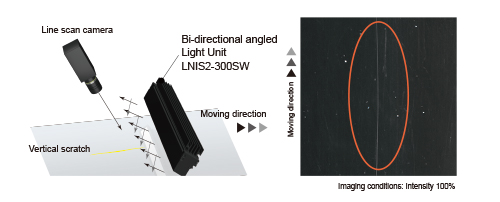

使薄膜的纵向损伤成像（生产线传送方向的损伤）

仅突显纵向损伤，即使调高输出，背景的噪声和黑电平的亮度也得不到提高。

登载的数据仅供参考。实际数值可能会有出入。

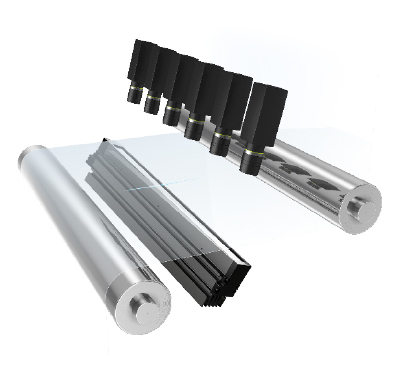

应用例

透明薄膜的划痕检测

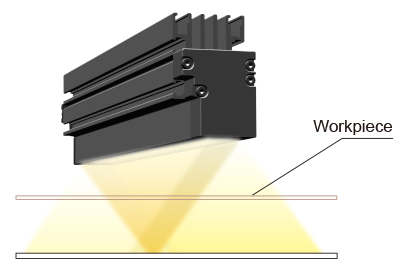

构成例

采用独创的光学设计，实现两侧斜光照射。适用于检测生产线传送方向的损伤的线阵传感器用光源。

LNIS2系列

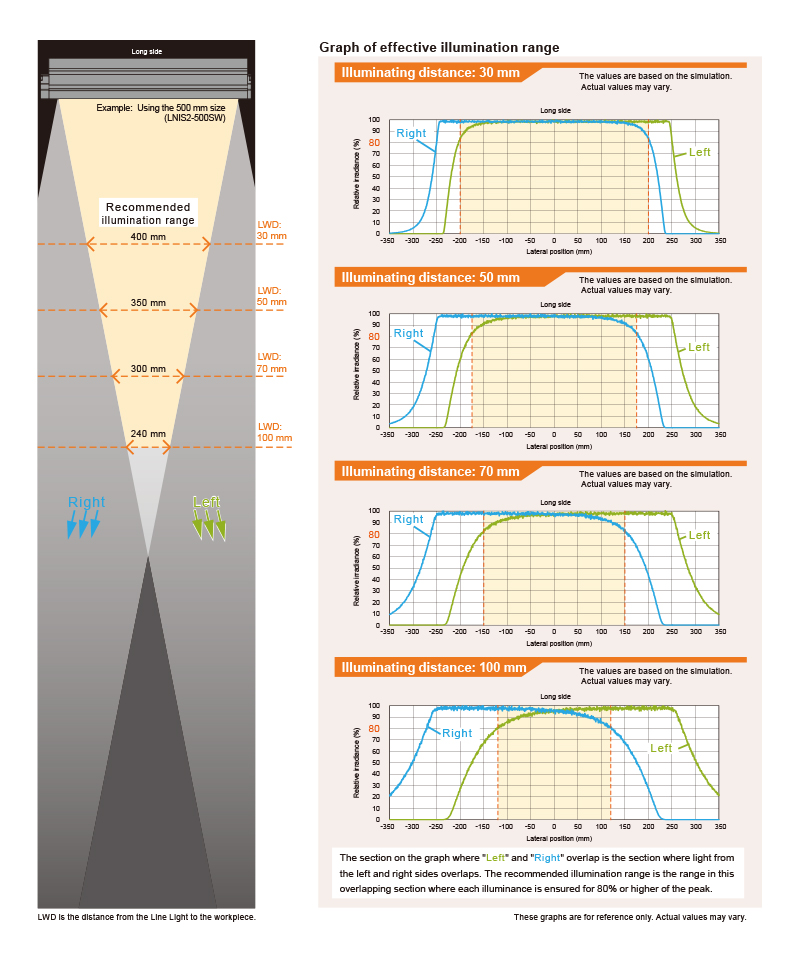

特性・数据

LWD：照射距离	发光面长度
100	200	300	400	500	600	700	800	900	1000
10	40	140	240	340	440	540	640	740	840	940
30		100	200	300	400	500	600	700	800	900
50		50	150	250	350	450	550	650	750	850
70			100	200	300	400	500	600	700	800
100			40	140	240	340	440	540	640	740

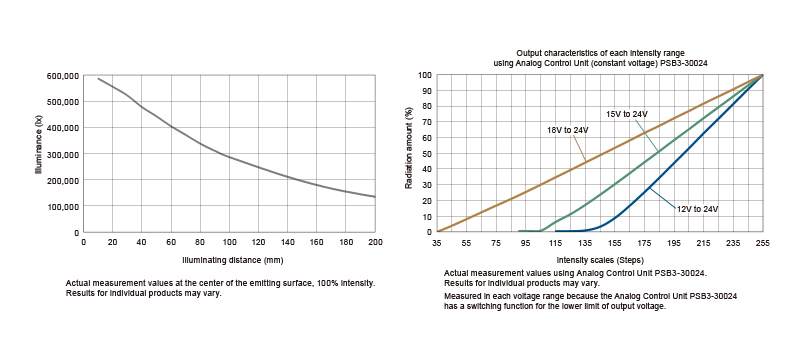

数据（代表例）

※登载的数据仅供参考。实际数据可能会有出入。

LNIS2-500SW

LNIS2-400SW

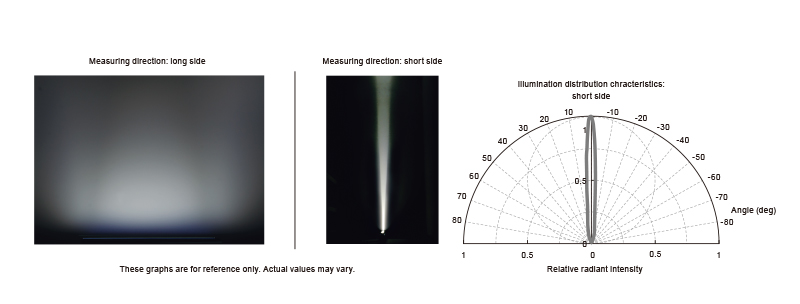

LED特性

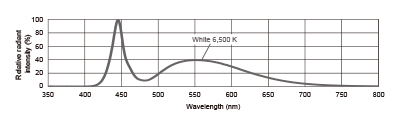

光谱

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。
