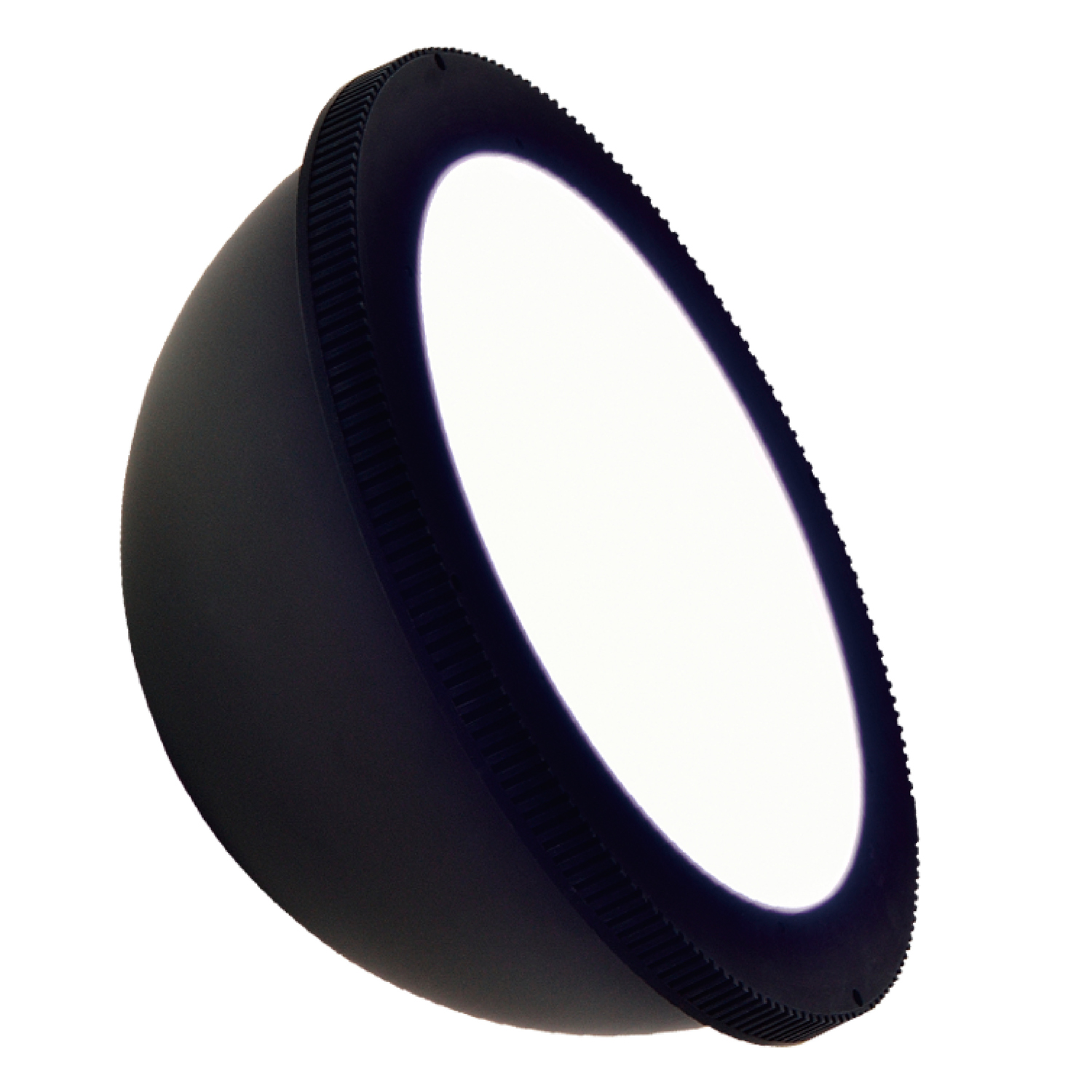

HPD2系列

高出传统产品3倍亮度的“高输出”、“均匀”、“使用方便”的圆顶照明。
追加了尺寸，备有标准全色（RGB）类型，红外（860nm）类型。
选件有光源接合固定板等多种选择。

特点

适用于广泛行业的用途

光源亮度高，即使改变与被测物的距离，其均匀范围也不会发生改变，因此，可在各行业使用。

半导体行业（基板）

电子零件行业（电容器）

食品行业（巧克力）

包装行业（饮料容器顶面）

通过高输出照射扩散光

表面贴装式LED发出的光在圆顶形状的反射板内发送漫反射。均匀地照射均匀范围大的扩散光。

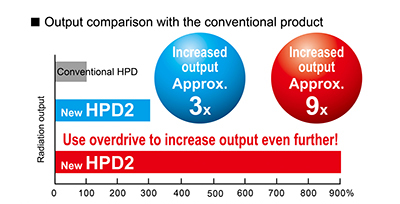

实现超越传统产品的高输出

  • 对HPD-100和HPD2-100的红色，白色进行的比较结果。
  • 通过与频闪电源组合使用，可实现高于常时发光的亮度进行发光。
  • 登载的数据仅供参考。实际数值可能会有出入。

追加2种尺寸机型与红外型，全色（RGB）型

追加HPD2-75与HPD2-75-200机型。另外，在产品阵容中追加了红外（860mm）型与全色（RGB）型波长种类，提高了应用能力。

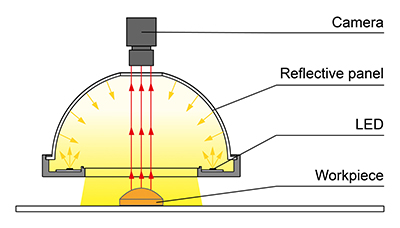

构成例

采用独创的照射结构，以高输出照射扩散光。

HPD2-150

特性 ・数据

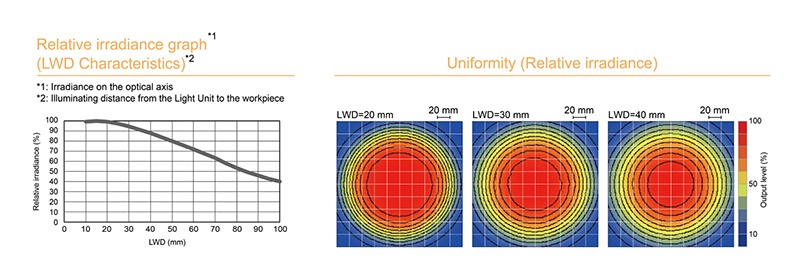

数据：相对辐射照度图表/均匀度（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

HPD2-200SW

LED特性

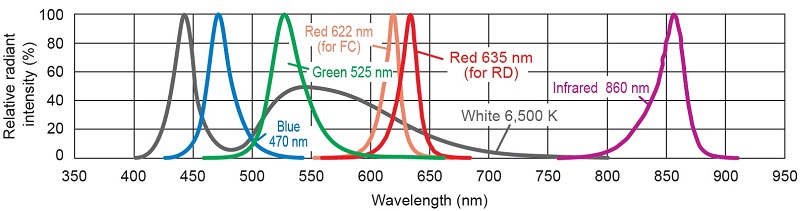

光谱

备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

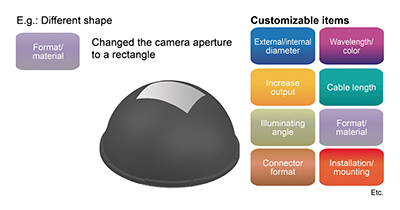

特殊定制例

成像实例

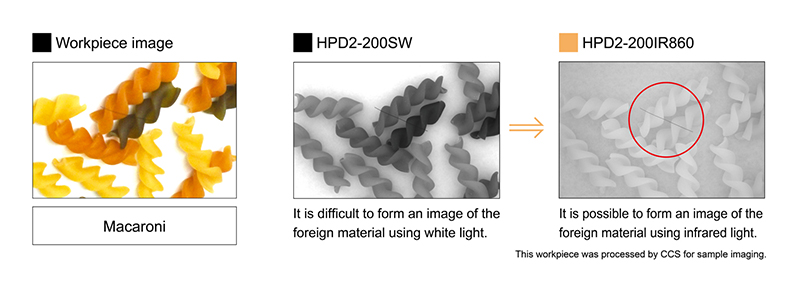

食品的异物混入成像

内容 异物混入检测
被测物体 通心粉
提供方案前 HPD2-200SW
提供方案后 HPD2-200IR860：红外型
结果 强调异物

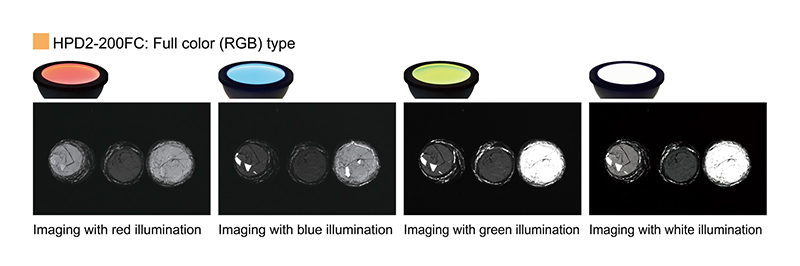

食品的异物混入成像 多色被测物体颜色识别的外观成像

内容 外观检测
被测物体 巧克力
提供方案前 ―
提供方案后 HPD2-200FC：全色（RGB）型
结果 可进行多色识别
