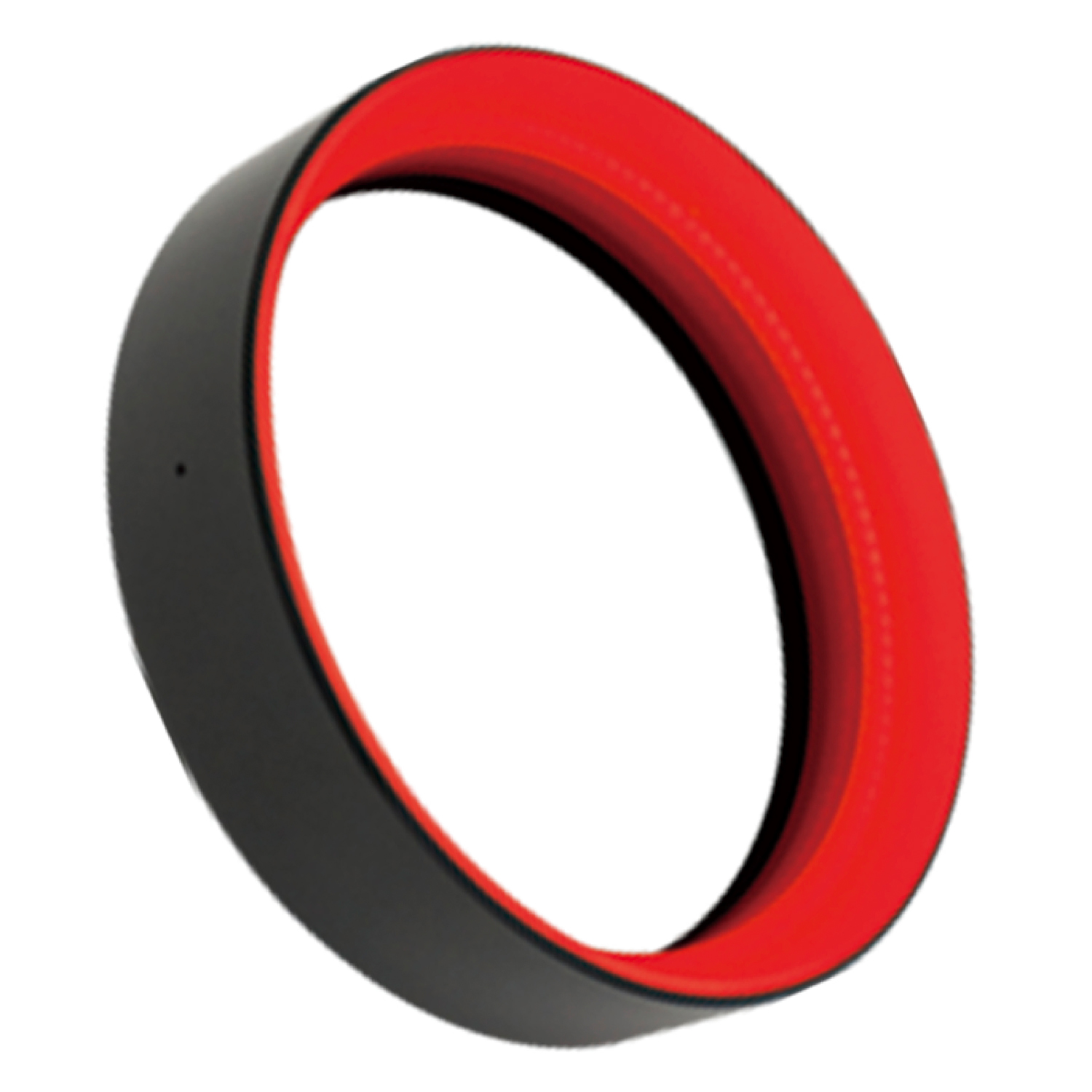

FPR系列

低角度的使用情况下，可使在暗视场的被测物体的字符、损伤清晰地凸现出来，
高角度的使用情况下，可使在明视场的被测物体整体均匀地成像。
根据不同的用途提供各种各样的照明方案。

特点特性・数据特殊定制例成像实例

特点

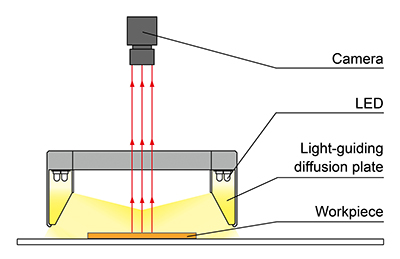

使垂直安装的LED光穿过导光扩散板，从低角度向被测物体中心部分均匀地照射扩散光。

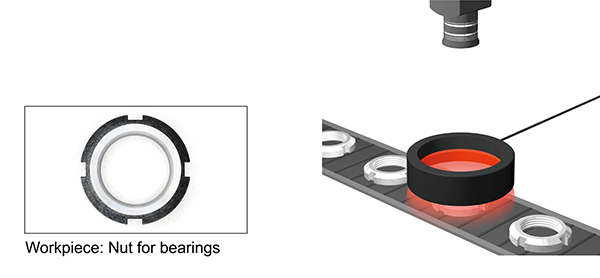

构成例

FPR-100

特性・数据

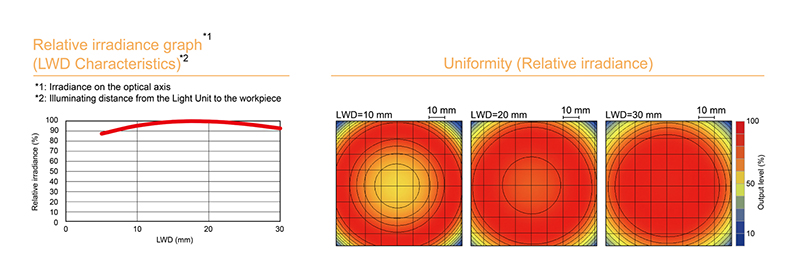

数据：相对辐射照度图表/均匀度（代表例）

※登载的数据仅供参考。实际数值可能会有出入。

FPR-100RD2

LED特性

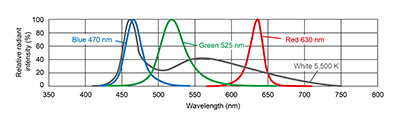

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》，并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

特殊定制例

可通过特殊定制变更形状、提高亮度、变更波长等。
请随时进行咨询。

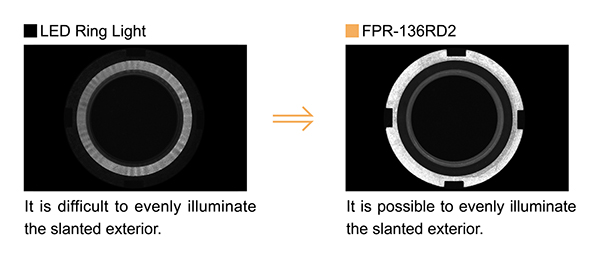

成像实例

金属零件的外观成像
