HLDN系列(俗称半管式光源)

首页 > 产品信息 > 图像处理光源 > 圆顶 > HLDN系列(俗称半管式光源)

HLDN系列(俗称半管式光源)

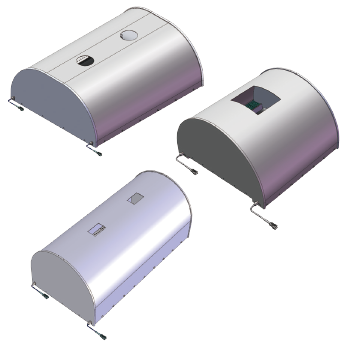

利用圆顶光源效果，对长尺寸的被测物体照射均匀的扩散光
用途示例：光泽表面、曲面、凹凸面的外观印字颜色判别检测、
梨地面的刻印划痕污渍检测、有发纹的金属外观检测、基板上的零件检测等

本品为特殊定制品。详细情况请咨询销售人员。

尺寸、相机窗口、发光颜色等可特殊定制。

特点成像实例反射部件的介绍

特点

可根据多台相机进行设计

在生产线上安装多台相机时，圆顶光源需要交错状地配置多台相机。采用半管式光源，只需1台即可，有助于节省空间。

用途例

光泽表面、曲面、凹凸面的外观、印字颜色判别检测
梨地面的刻印、伤痕、污渍检测
有发丝的金属外观检测
基板上的零件检测等

成像实例

药片的脏污成像

被测物体图

低角度环形照明(白色) 低角度环形照明(白色)：割线会变成阴影，很难确认脏污。

割线会变成阴影，很难确认脏污。

HLDN-300SW HLDN-300SW：通过圆顶效果的扩散光，抑制分割线的阴影影响，可以确认凹槽中的脏污。

通过圆顶效果的扩散光，抑制分割线的阴影影响，可以确认凹槽中的脏污。

镓钢板涂层剥落拍摄

被测物体图

条形光源 2根 条形光源 2根：被测物体表面状态的粗糙和作为缺陷的剥离同化了，难以确认。

被测物体表面状态的粗糙和作为缺陷的剥离同化了，难以确认。

HLDN-300SW HLDN-300SW：通过圆顶效果的扩散光，将表面均质化到一定程度，可以确认剥离。

通过圆顶效果的扩散光，将表面均质化到一定程度，可以确认剥离。

反射部件的介绍

实现扩散型圆顶效果的反射部件介绍

可提供与条形光源组合，实现扩散型圆顶效果的反射板部件方案。
可用于对大型被测物体的扩散照射等。

顶板用开孔型

型号示例：PA-800X600-CR

通过与条形光源(宽型)组合使用，可以使照射光反射、扩散。

侧板+顶板用开孔型

型号例:顶板PA-800X600CR、侧板PA-700X600

与条形光源(宽型)组合，在四周使用侧面板，可以照射圆顶效果的扩散光。
