IR2系列(～1000nm)

可选择峰值发射波长的红外照明。
7个系列36种丰富的产品阵容是其特点。

特点特性・数据成像实例特殊定制例

特点

红外LED的优点

LED照射的红外光仅拥有特定波长范围的能量，与卤素光源相比，照射热极少。因此，对象物不易因热能而受损。

构成例

使用红外LED的环形光源，另外还备有条形和同轴型。可根据用途选择形状。

LDR2-90IR2-850/940

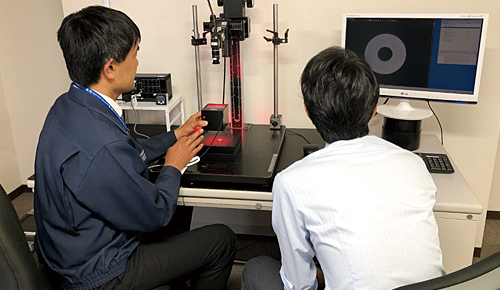

配备红外相机的实验室

可对应1000nm以上的红外区域的被测物体测试

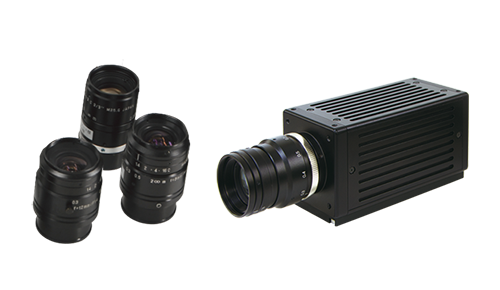

在客户可以直接进行测试的实验室内，配备了红外区域高灵敏度的CCD相机。
深圳总公司和上海分公司可接受预约。敬请使用。

特性・数据

LED特性

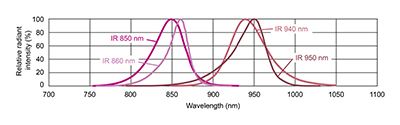

光谱

备有最适合各波长的镜头滤光器。
关于镜头滤镜的详细情况，请参照这里。

实际使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

成像实例

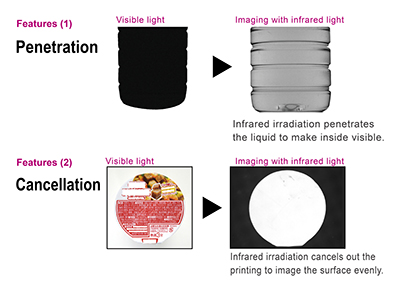

可见光和红外的成像比较

红外波长比可见光的红色长，是人眼无法看到的光。红外与可见光的红色相比，散射率低透射率高，因此被用于透过印刷图案或液体的成像。

食品的异物混入检测

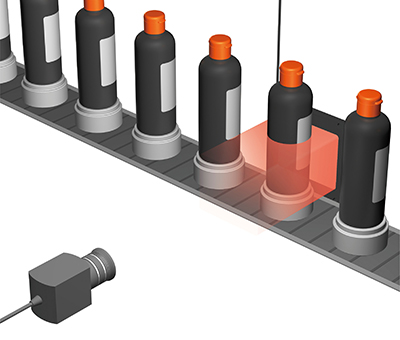

消毒液的异物混入检测

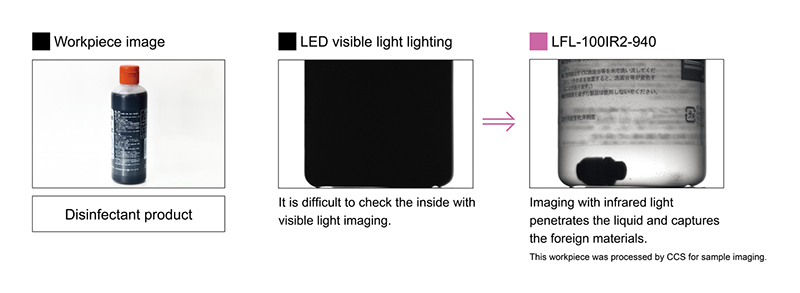

内容	异物混入检测
被测物体	消毒液
提供方案前	LED可见光光源
提供方案后	LFL-100IR2-940
结果	红外可穿透液体成像

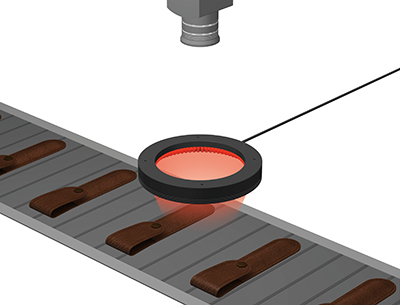

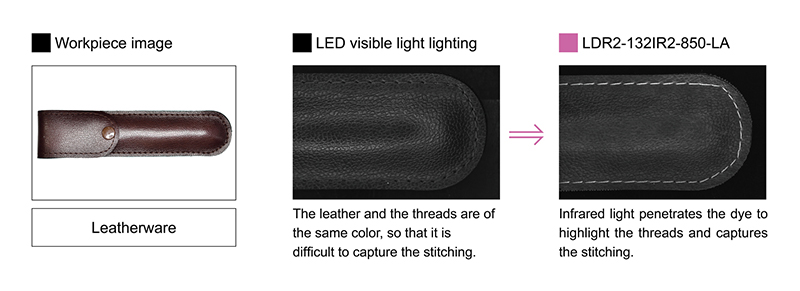

皮革制品的外观成像

内容	外观检测
被测物体	皮革制品
提供方案前	LED可见光光源
提供方案后	LDR2-132IR2-850-LA
结果	红外可穿透线的染料成像

特殊定制例

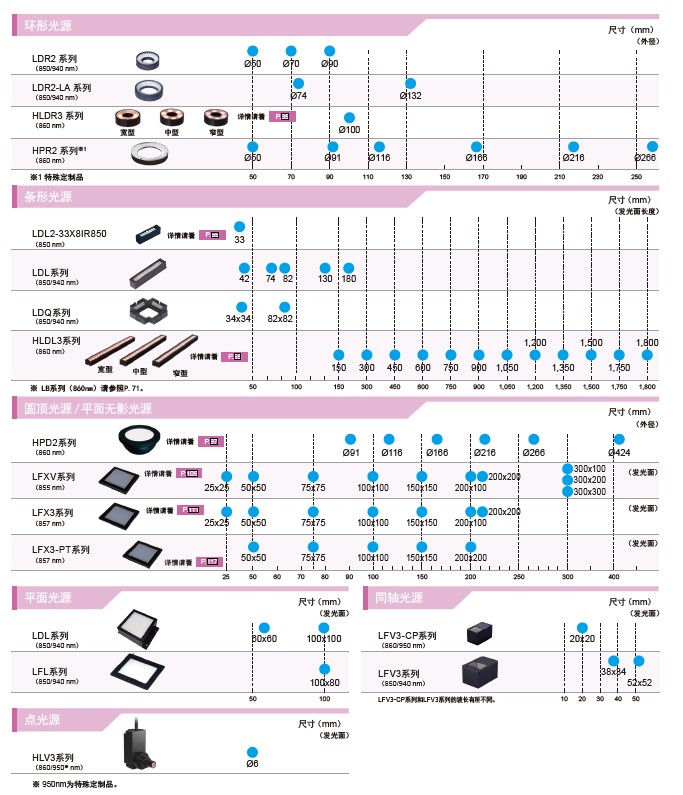

本公司丰富的红外光源产品系列

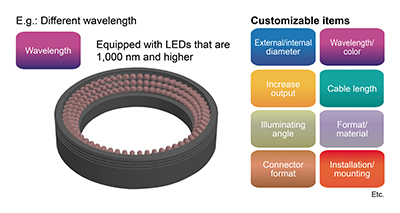

可以特殊定制波长1000nm以上的产品。请随时进行咨询。
