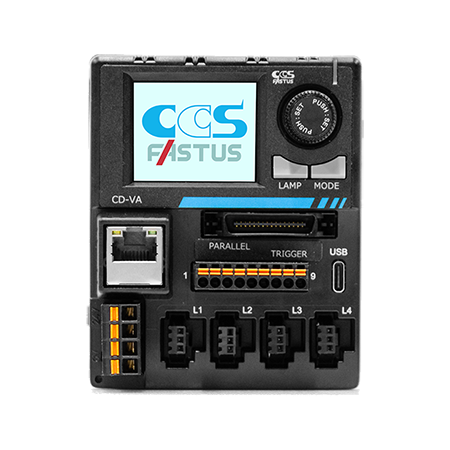

CD-VA 系列
小巧却多功能的DC输入型电源「CD-VA系列」
可以以通道为单位，设定3种调光方式、
通过红外线通信最多可连接4台机体
特点
特長
- ◆兼具操作性与功能性的紧凑设计
- ◆光源输出备有2个通道100W，4个通道200W
（1个通道最大50W） - ◆通过红外线通信最多可连接4台机体
- ◆可以以通道为单位，设定3种调光方式
(PWM控制、可变电压控制、驱动超频式频闪) - ◆辨识度良好的显示画面
支持3种调光方式
数字电源支持普通的PWM（脉宽调制）控制和适用于线扫相机检测的な电压可变控制、
更高亮度点亮的驱动超频式频闪、可以对各通道进行设定。
利用1台电源即可支持各种检测条件。

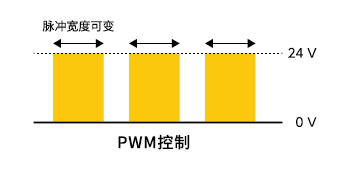

PWM（脉宽调制）控制

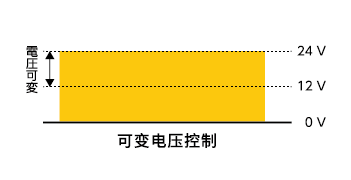

电压可变控制

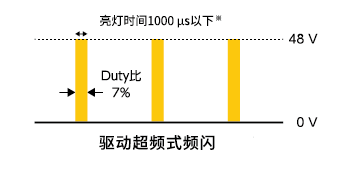

驱动超频式频闪
※亮灯时间短于1,000 μs时工作。
将亮灯时间单位设定为ms时，驱动超频式频闪不工作，以通常电压（24V）工作。

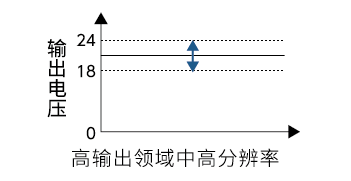

可变电压控制的调光范围

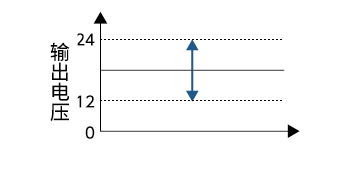

调光范围可实现2档切换。请根据光源特性和用途进行选择。
根据使用光源的特性不同，点亮开始的调光值会有所不同，即使调光值为0，光源也可能会点亮。
驱动超频式频闪
使用驱动超频式频闪时，可使用的LED光源组合请参阅以下URL。
How to Check Lighting Connection Combinations(Global Website)

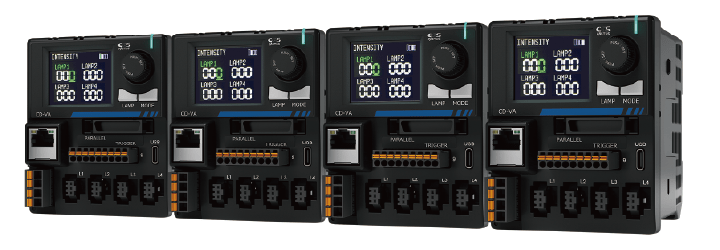

最多可连接4台机体
最多可控制16个通道※

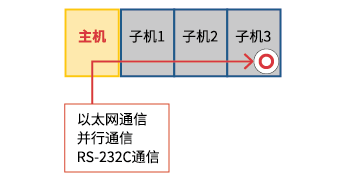

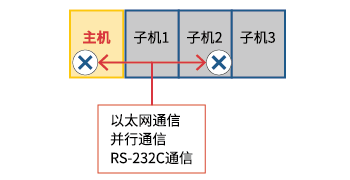

通过红外线通信，最多可连接4台机体进行控制。 连接4个通道类型时,
最多可设定16个通道的光源参数。 以第1台为主机，可以对连接的子机进行设定，
不需要在各设备上连接外部控制电缆，有助于节省配线。
另外, 通过使用设定复制功能, 还可以将设定应用到各个通道,有利于减少工时。
注意点： 通过触发输入进行点亮控制需要单独连接到各电源、并进行控制。
※连接4台4通道机体时
子机的控制
只有主机可以对连接的子机进行控制。
如果对子机进行控制，可以控制相应的子机，但不能控制主机或其他子机。
CD-VA作为主机的情况下，OPPX系列的FALUX sensing+功能无法使用。
特点 2
顺序控制
任意调光值、点亮时间均可实现模式点亮
最多可登录16步点亮输入,任意调光值、点亮时间均可实现模式点亮。

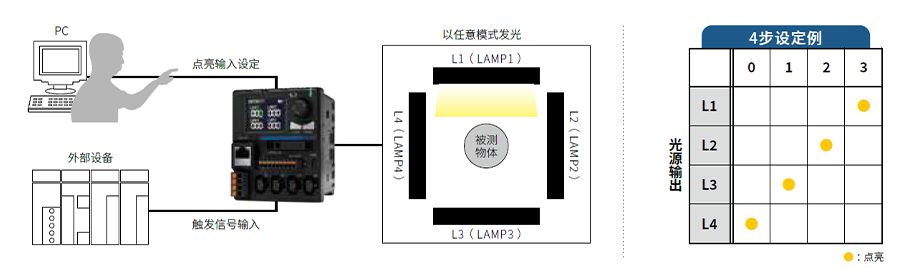

例如，通过条形光源进行4个方向的照射、使用分割发光光源时，可保存各通道的点亮模式，
通过触发输入进行点亮、熄灭的切换。
顺序控制应用例

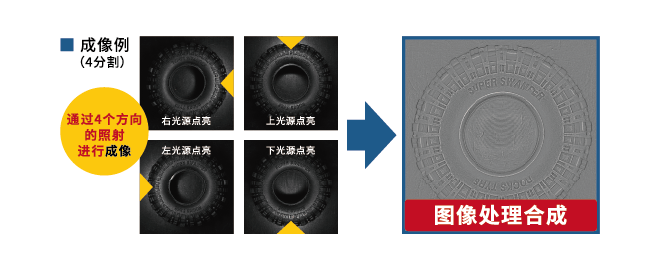

使用光度立体法成像
从多个方向对工件进行照射，拍摄各个方向的图像。
根据各成像图像的差别，可生成只突出凹凸信息或只提取图案的图像。
菜单设定功能
光源设定参数最多可保存16件

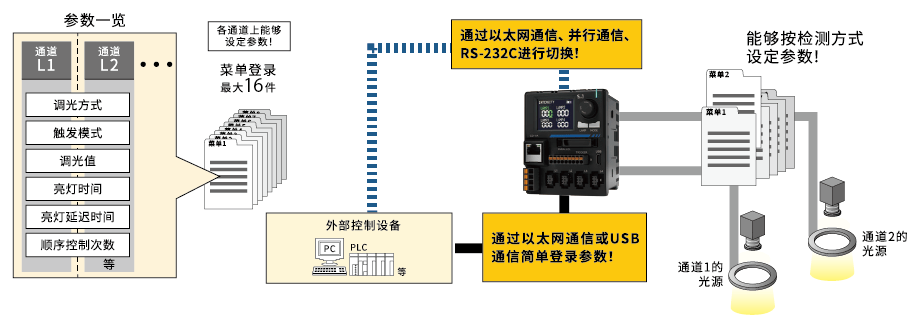

通过事先输入各通道调光值等与检测相应的参数设定，
只需调出菜单即可轻松变更设定。
触发输入分配功能

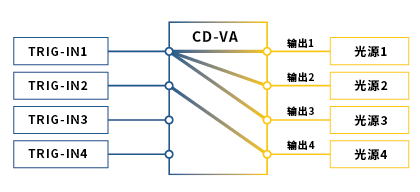

1个触发输入即可实现多个光源的点亮控制。
在配线后也可变更分配。
通讯功能
外部信号连接例（支持NPN/PNP两种连接，可进行逻辑切换）

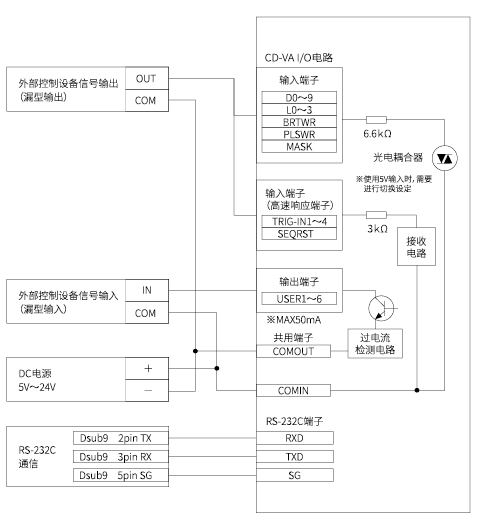

NPN连接（漏型连接）

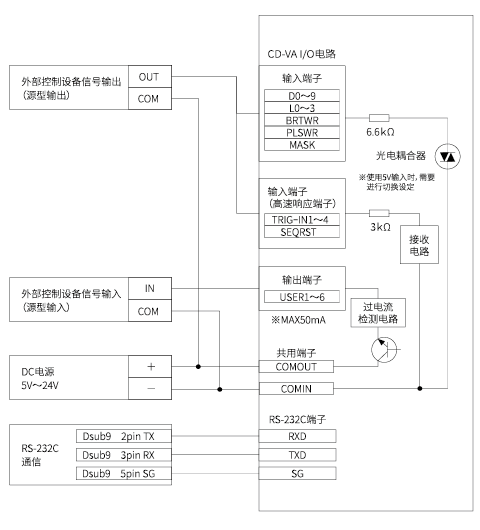

PNP连接（源型连接）
丰富的状态确认功能

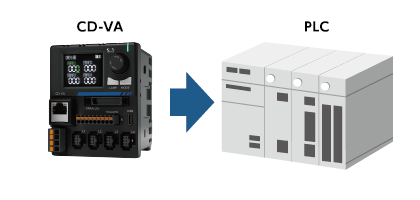

使用通用输出功能※可输出电源及光源的状态（错误警告、光源点亮中等）
※有并行和触发引脚两种输出系统。
■应用例：确认触发输入可受理状态

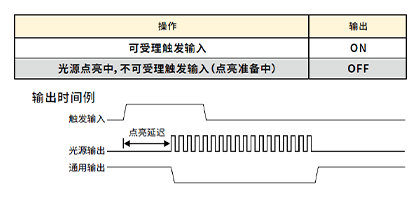

在各通道处于可受理触发输入的状态时输出ON。在光源点亮中或频闪模式点亮禁止期间输出OFF。
搭载USB端口（Type-C）

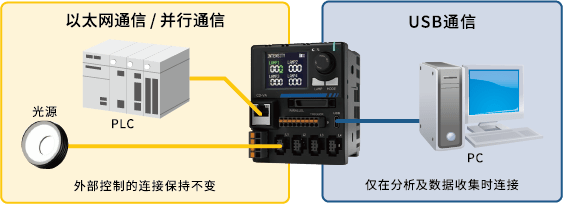

搭载USB端口（Type-C），即使在与外部控制设备连接的状态下也可与PC进行数据通信。
■USB连接示意图
可使用CD-VA专用应用程序（Utility软件）确认各种设定以及验证动作。
专用应用程序

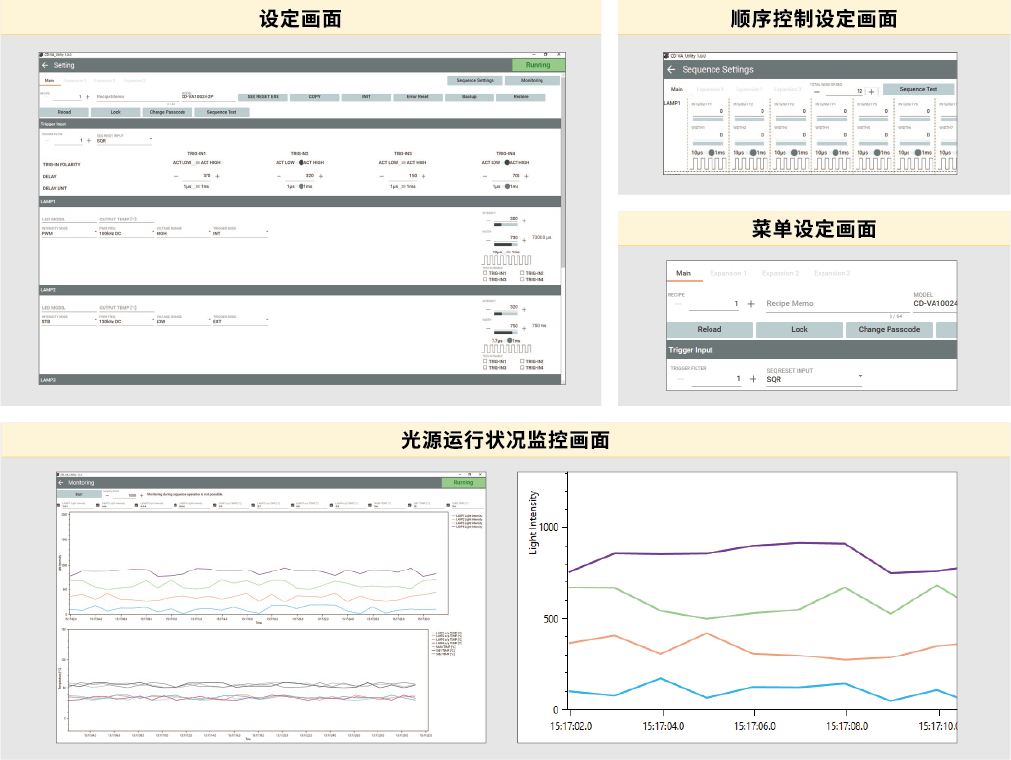

设定专用应用程序 CD-VA专用应用程序（Utility软件）
可简单设置各通道的调光值
可简单设置各通道的调光值、点亮控制的设定、顺序控制、菜单设定、点亮控制输入分配等。并且还可监控电源运行状态。
您可从「型号・产品阵容列表」下载可简单设定光源参数的专用应用程序。
选件
触发线缆（型号：EXCB2-FER08-22-3-9CL）
※本产品9根1组。
外部控制线缆（型号：EXCB2-FX32-9F-3、EXCB2-FX32-3）
铁氧体磁心（型号：OP-NFT-13S）
推荐安装部位：CD-VA系列光源输出的电缆端
详细内容请向本公司销售负责人进行咨询。
