LDR-LA1系列｜CCS株式会社

LDR-LA1系列

在线装基板上垂直封装LED。以面向水平方向的形式进行环状配置的光源。
厚度为10mm的薄型设计。可对被测物体近距离使用。

特点特性・数据特殊定制例成像实例

特点

从被测物体的最近距离照射

与LDR2-LA系列相比，可进行与被测物体更近距离的照射。适合细微凹凸、损伤、刻印字符的成像。

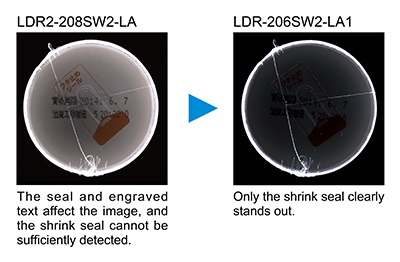

LDR-206SW2-LA1的成像例：食品容器的外观成像

水平封装LED

通过水平封装一排LED,实现了10mm厚的薄型产品。由于可设置在距离被测物体较近的位置，因此有助于节省空间。

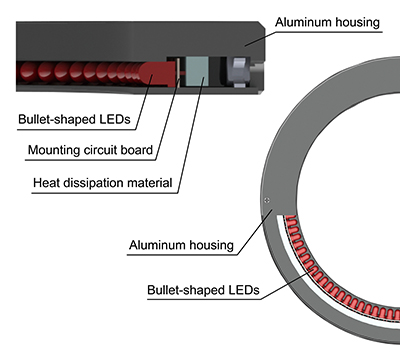

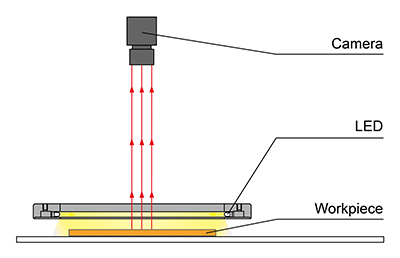

LDR-146-LA1的截面构造示意图

构成例

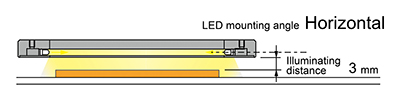

以LED面向水平方向的形式进行环形配置。可最大限度靠近被测物体进行使用。

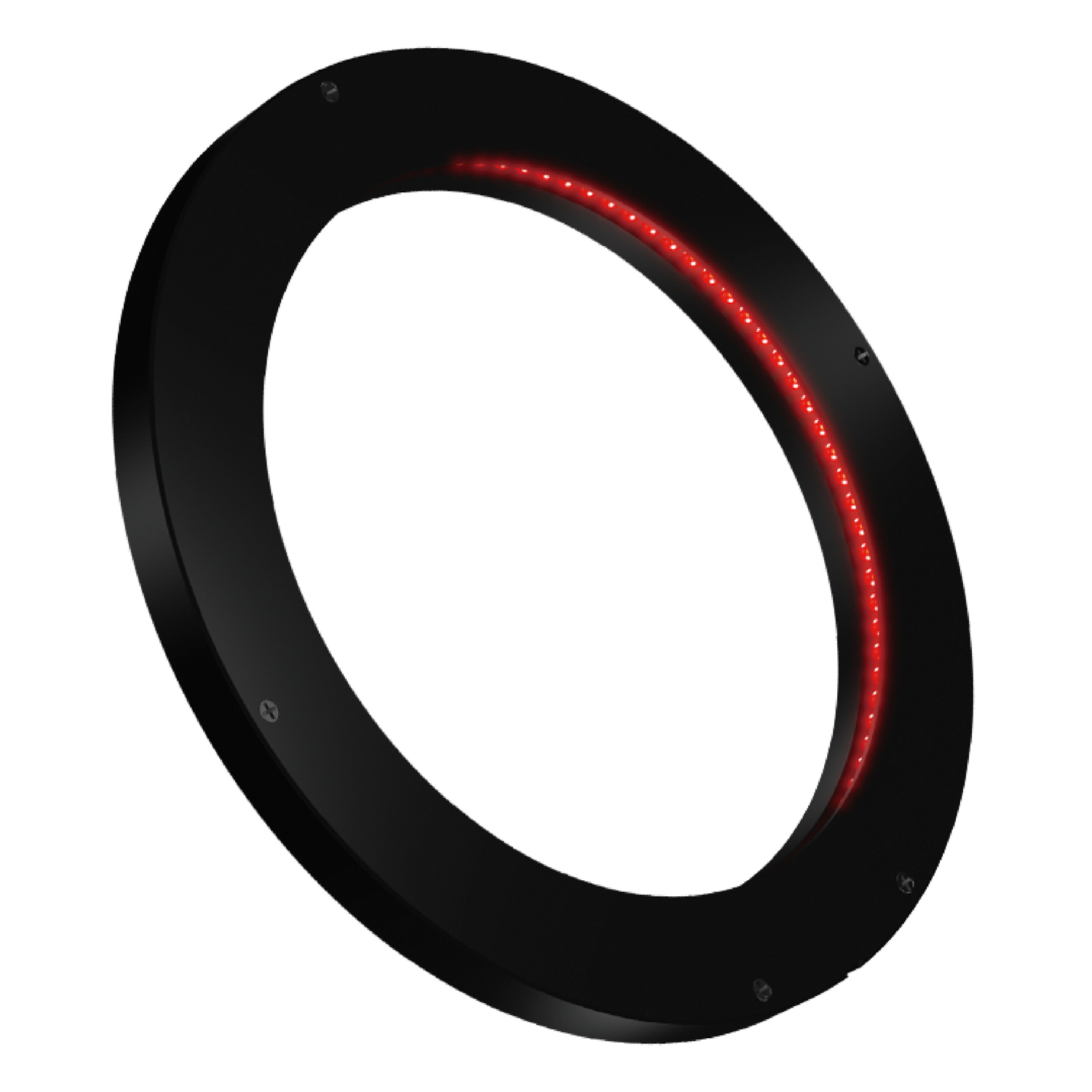

LDR-146-LA1

特性・数据

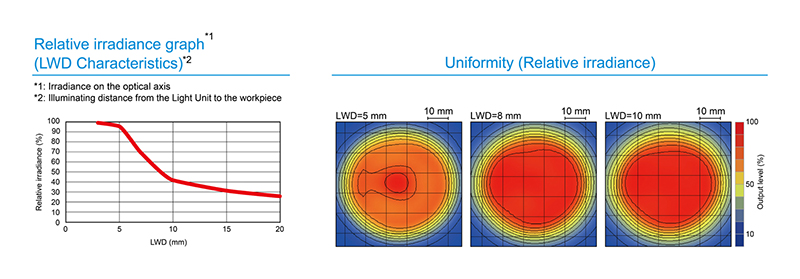

数据：相对辐射照度图表/均匀度（代表例）

登载的数据仅供参考。实际数值可能会有出入。

LDR-75RD2-LA1

LED特性

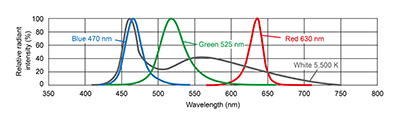

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

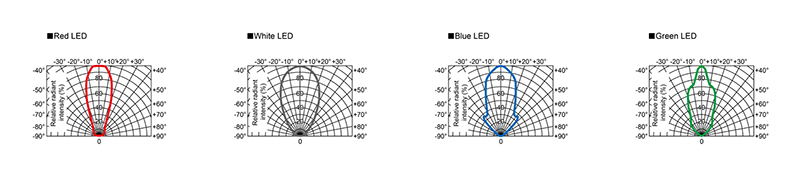

指向特性

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

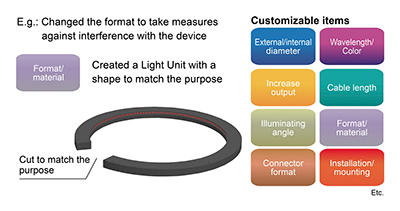

特殊定制例

成像实例

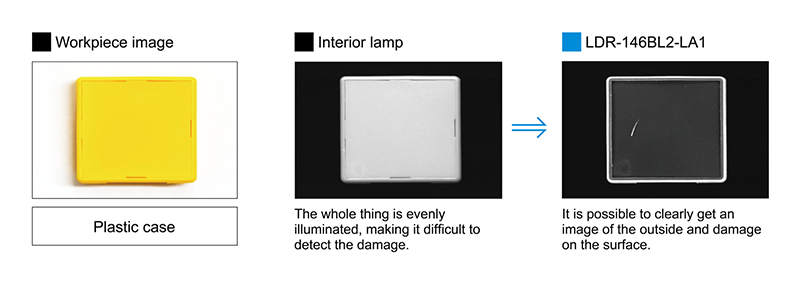

塑料外壳表面的外观成像

内容	外观检查
被测物体	塑料外壳
提供方案前	室内灯
提供方案后	LDR-146BL2-LA1
结果	提取损伤

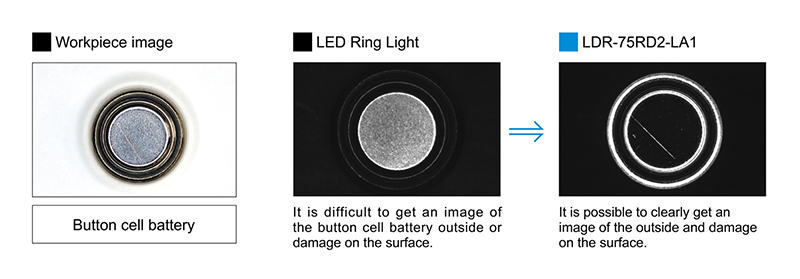

纽扣电池的外观成像

内容	外观检测
被测物体	纽扣电池
提供方案前	LED环形光源
提供方案后	LDR-75RD2-LA1
结果	提取损伤
