OPPD-15

Not available from "Dec/31/2024".

[Not available in Japan]

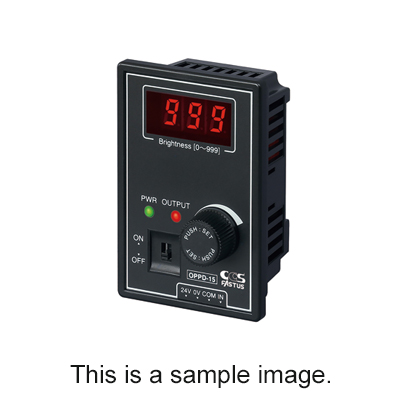

This Control Unit operates on a 24 VDC input and measures 48 x 40.2 x 72 mm (width x depth x height).

登录到我的页面-已选产品列表

调光方式	PWM control
输入电压	24 VDC±10%
输出电压	12 VDC
消耗电流	0.9 A max.
耐振动性	10 to 55 Hz; amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
耐冲击性	Approximately 10 G, 3 times in each of the X, Y, and Z directions
适合规格	EMC (2014/30/EU), RoHS (2011/65/EU, MIIT Order No.32) EN 61000-6-2:2005 / AC:2005, EN 55011:2009 / A1:2010
使用温湿度	0 to 50°C/35 to 85% RH (no condensation)
保存温湿度	-20 to 70°C/35 to 95% RH (no condensation)
重量	Approximately 60 g (excluding accessories)
材质	Polycarbonate

产品详细信息外形尺寸图(mm) 选件资料下载

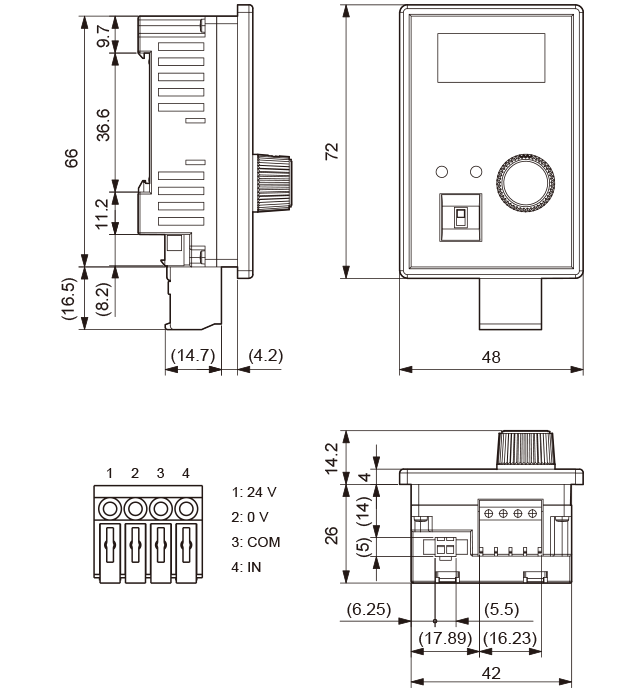

外形尺寸图(mm)

选件

BKT-OPPD

资料下载

综合目录(摘录)	DXF图纸	使用说明书	STEP图纸	IGS图纸	SAT图纸
