FCB-AI-□-C2｜CCS株式会社

首页 > 产品信息 > 线缆 > CCS AItec专用线缆 > FCB-AI/A Series > FCB-AI-□-C2

FCB-AI-□-C2

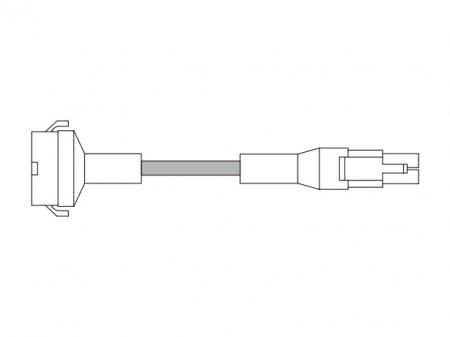

Extension cables and Flying leads cables for CCS AItec(LN-EAA/LN-EBA). FCB-AI/A Series.

LN-EAA/LN-EBA Series page

Lengths: 2, 3, 5 and 10 m (□ = 2, 3, 5, 10).
The external dimensions are different between [the 2,3m type] and [the 5,10m type]. Please check the drawing for details.
8-pin SM connector for Light Unit side and 2-pin EL connector for Power Supply Unit side.

登录到我的页面-已选产品列表

线缆长度	2, 3, 5 and 10 m
线缆允许弯曲半径	2 m, 3 m　→　43.2 mm 5 m, 10 m　→　54.6 mm
电源侧端口	EL connector (2-pin, socket) *ELR-02VF Pin Polarity: 〇= (+), □= (-)
光源侧端口	SM connector (8-pin, socket)
适合规格	CE, UKCA、RoHS
使用温湿度	Temperature: 0 to 40℃, Humidity: 30% to 85%RH (with no condensation)
保存温湿度	Temperature: 0 to 50℃, Humidity: 30% to 85%RH (with no condensation)

产品详细信息外形尺寸图(mm) 资料下载

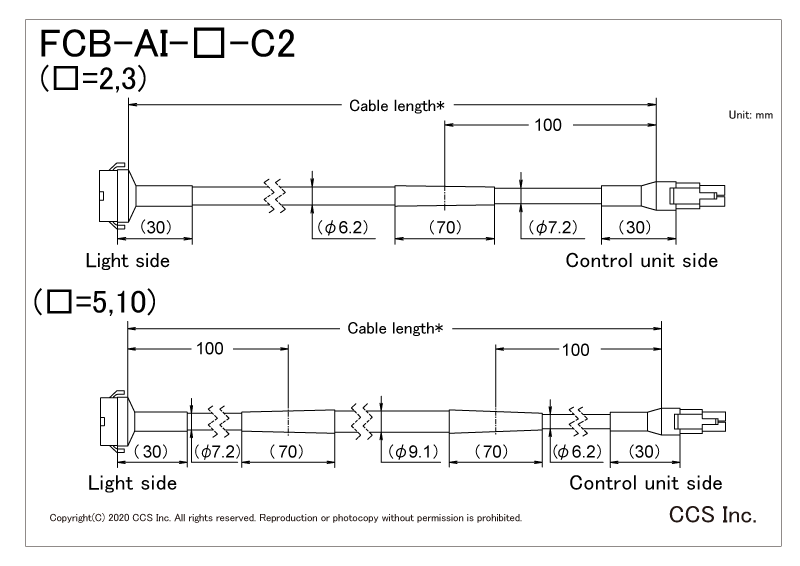

外形尺寸图(mm)

资料下载

PDF图纸	DXF图纸
