LDR2-32RD2-HF / LDR2-32SW2-HF / LDR2-32BL2-HF / LDR2-32GR2-HF

特殊定制品

LDR2-HF Series half ring light with outer diameter 32 mm.
Available in 4 LED emission colors are red (LDR2-32RD2-HF), white (LDR2-32SW2-HF), blue (LDR2-32BL2-HF), and green (LDR2-32GR2-HF).

This is a made-to-order product. For queries and details, contact your CCS sales representative.

Custom orders are available to change the size, emission color, cable length, etc.

登录到我的页面-已选产品列表

LED发光颜色	Red, White, Blue, Green
外观尺寸	See Dimensions tab page
输入电压	24 VDC
消耗功率	Red: Contact us White: 1.2 W max. Blue: Contact us Green: Contact us
线缆长度	0.3 m
适合规格	RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)

产品详细信息外形尺寸图(mm) 资料下载

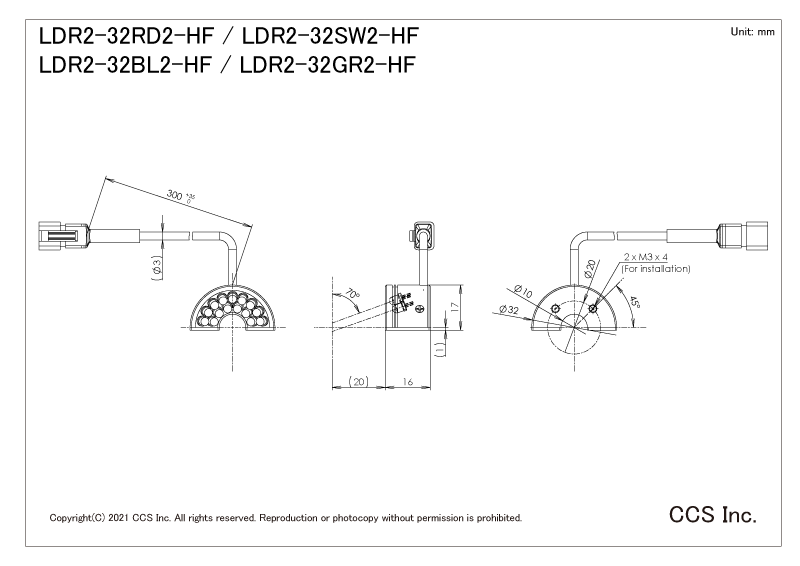

外形尺寸图(mm)

* Click to enlarge image.

资料下载

综合目录(摘录)	PDF图纸
