HL2-M50-C

Available to be mounted on the HLV3-22-1- or HLV3-22-2-series Spot Light.
Condenser lens with adjustable barrel length, which allows settings suitable for various illuminating distances and ranges.

登录到我的页面-已选产品列表

产品详细信息外形尺寸图(mm) 适配光源资料下载

产品详细信息

外观尺寸	Outer diameter 57 mm, Total length 89.5 to 134.5 mm
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
重量	350 g max.
注意事项	Use this product in a location with minimal vibration.

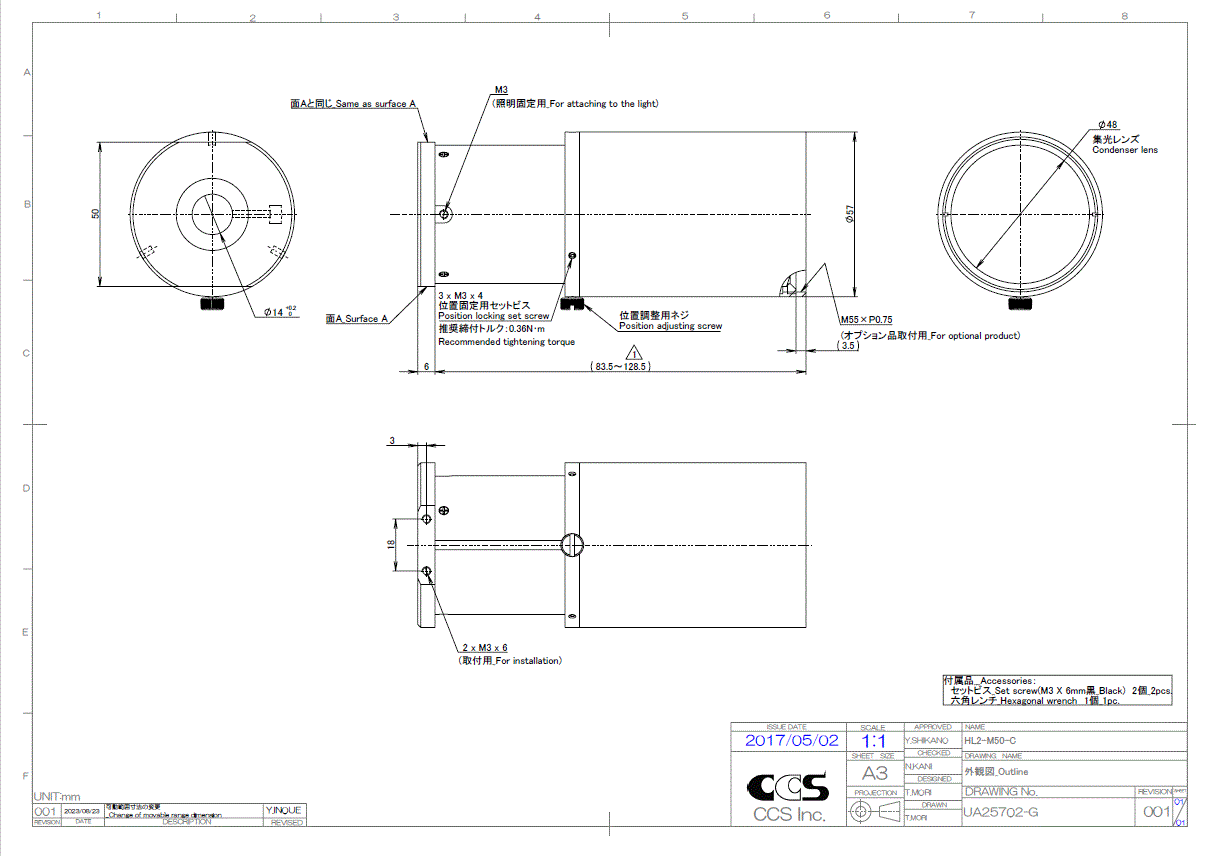

外形尺寸图(mm)

* Click to enlarge image.

适配光源

HLV3-22RD-1
HLV3-22SW-1
HLV3-22BL-1
HLV3-22GR-1
HLV3-22RD-2
HLV3-22SW-2
HLV3-22BL-2
HLV3-22GR-2

资料下载

PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
