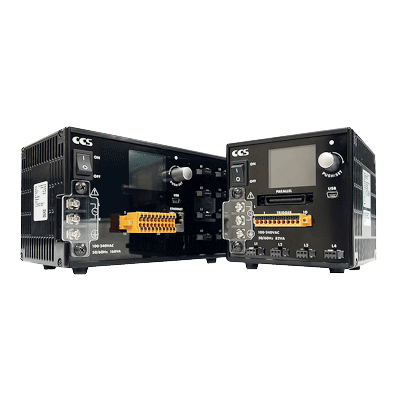

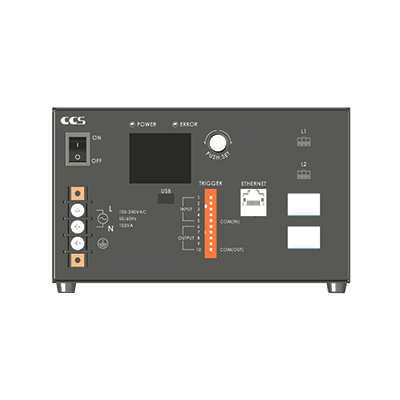

PD4-A 系列
「PD4 系列」新增功能后形成的数字电源「PD4-A 系列」，提升了生产现场的易用性。
标准机型附带AC电缆
尾部带有“-NC”的型号不附带AC电缆
特点
特点
- 可选择常时发光、ON/OFF发光、频闪发光
- 光源输出容量备有 30 W/120 W。
- 通道数可选，30W 为2个通道/4个通道，120W为8个通道
- 外部控制能够从以太网类型/并行类型中进行选择。
- 触发输入信号、并行输入信号支持NPN / PNP 两种连接
- 可进行1,024档精细调光设定*
- 可切换为PWM 频率500kHz 的模式*
- 所有型号均采用自然空冷方式，设置更方便
*PD4-A系列采用PWM频率为500 kHz的模式时，可进行256档调光设定
丰富多彩的光源控制功能
- 搭载顺序控制功能，可以进行任意模式发光
- 支持PLC的链接功能，轻松与外部设备协作
- 配备触发输出功能，可轻松实现相机与光源的同步
- 光源设定参数最多可保存8个
- 通过应用程序实时监控运行状态、运行日志等信息

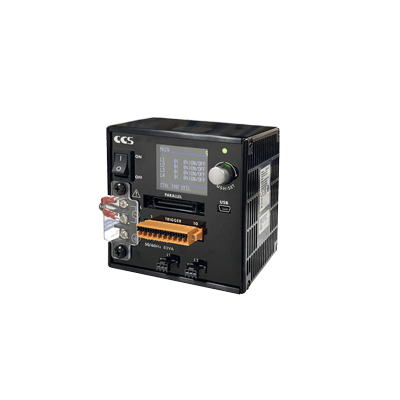

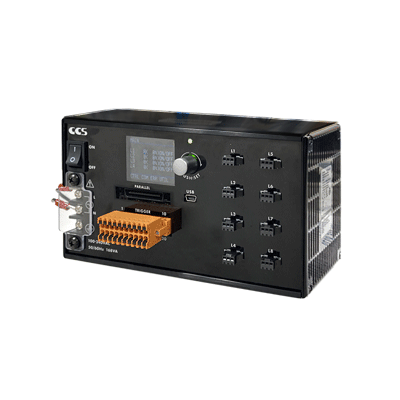

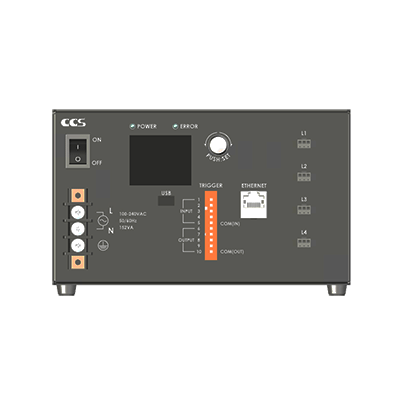

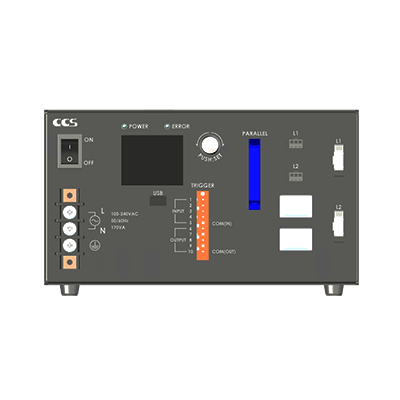

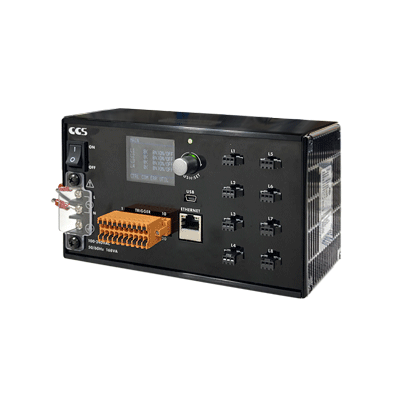

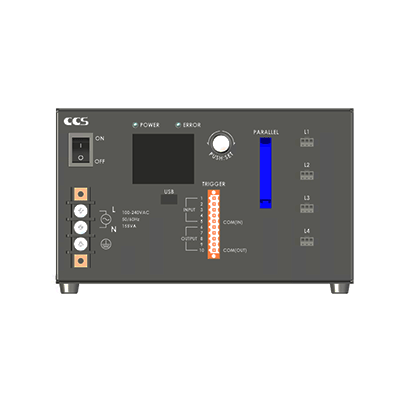

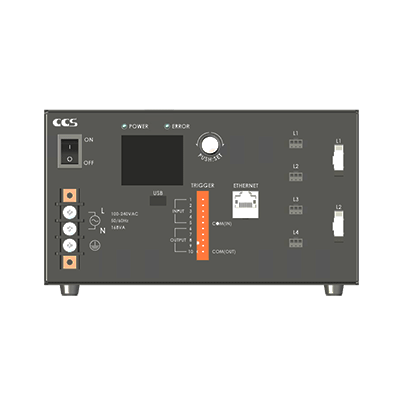

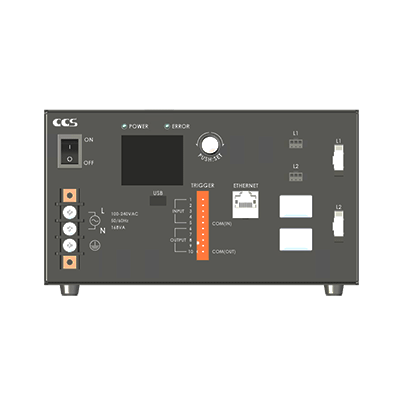

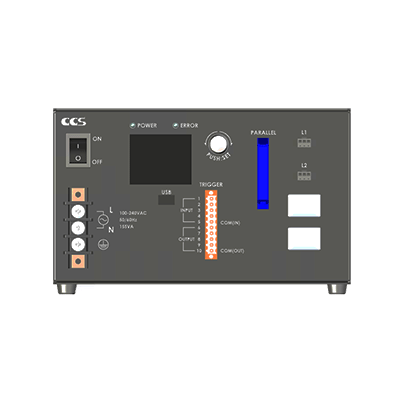

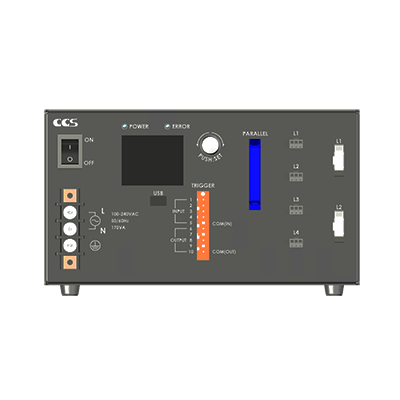

PD4 /PD4-A的产品阵容
对 PD4 的产品阵容进行了扩充，并有配备新的点亮控制功能的 PD4-A 系列。
末尾的 E 和 P 代表外部控制。E：以太网 P：并行
标准机型附带AC电缆。尾部带有“-NC”的型号不附带AC电缆
顺序控制
搭载顺序控制功能，可以进行任意模式发光
最多可设定16步亮灯输入，以任意模式发光。
例如，通过条形光源进行4个方向的照射、使用分割发光光源时，
可保存各通道的发光模式，通过触发输入进行点亮、熄灭的切换。
触发动作模式设定值不同时的不同光源动作
最多可设定16步亮灯输入。
对于1次触发，可进行多步或1步序列动作。
■PD4-A 限定功能
- 在亮灯模式的基础上，调光值和点亮时间也能够在各个步骤中进行设定。
- 追加可更改点亮模式的执行顺序或多次执行的功能（最多32 次）
- 触发动作模式追加可通过触发输入切换顺序编号的模式
触发动作模式设定为 : 1次触发1步序列动作”时
触发动作模式设定为 : 1次触发N步序列动作”时
顺序控制应用例：使用光度立体法成像
从多个方向对工件进行照射，拍摄各个方向的图像。
根据各成像图像的差别，可提取凹凸信息，生成去除花纹的图像。
检测花纹瓷砖上的字符
通过去除花纹并提取凹凸，
可获取容易识别字符的图像。
橡胶成型品的凹凸成像
可突出橡胶成型品的凹凸，
获取容易进行字符识别的图像。
检测热封
去除花纹和光晕，获取热封的凹凸信息。
详情请参照操作手册“4.4 顺序控制”
触发输出模式
可从电源输出触发信号
可以使用此功能作为相机的触发信号。
只需设置PD4-A参数，即可同步调整光源和相机。

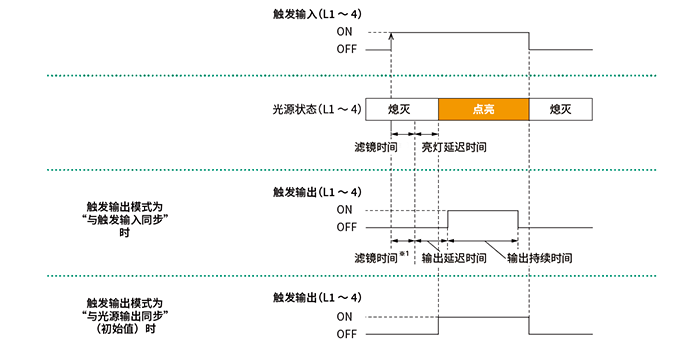

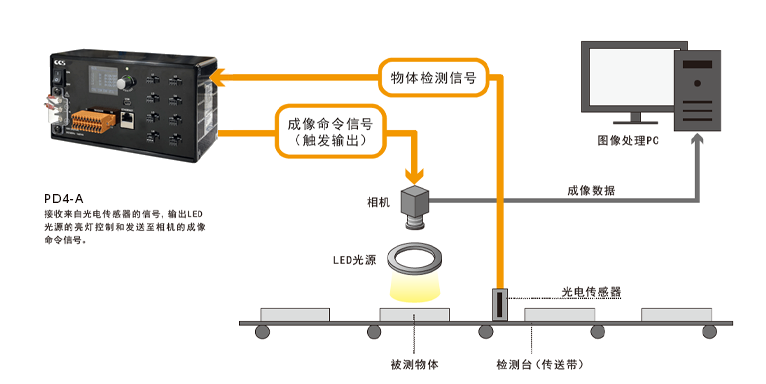

■ 触发输出应用例
■ 触发输出信号连接例
※1 用于抗噪的滤波器的设定时间。
菜单设定功能
光源设定参数最多可保存8个
通过事先输入各通道调光值等与检查相应的参数设定，只需调出菜单即可轻松变更设定。
专用应用程序
设定专用应用程序
能够直观地对各种光源参数进行设定
PD4-A系列本体配备了「简易模式」和「常规模式」这两种，前者将功能限定于调光值、ON/OFF 设定等基本功能。
在本体设定的模式下，相同模式的应用程序会自动启动。
简易模式
可以进行诸如调光值和亮灯时间等基本的光源设定，以及将触发输入分配至光源输出。
常规模式
除了簡易モード的功能，还可以设定顺序控制、实时监控功能等PD4-A系列的所有功能。
操作环境 ： Windows10（64bit）、Windows11 / .NET Framework 4.8.1
※应用程序可从型号・产品阵容列表下载。
※此应用程序仅适用于PD4-A系列。（不适用于PD4系列）
通讯功能
PLCCOM通信
支持PLC的链接功能，轻松与外部设备协作

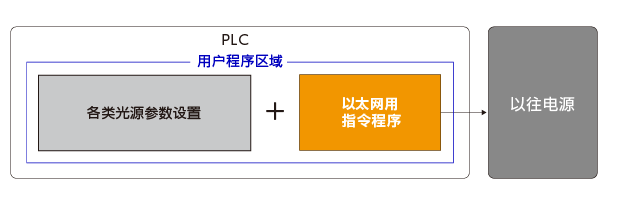

无PLCCOM通信 [使用以往电源时]
除了光源的各种参数设定之外，还需要制作与电源通信的程序。
![无PLCCOM通信 [使用以往电源时]](/shared/images/products/uploads/PD4-A/PD4_communication_01_c.png)

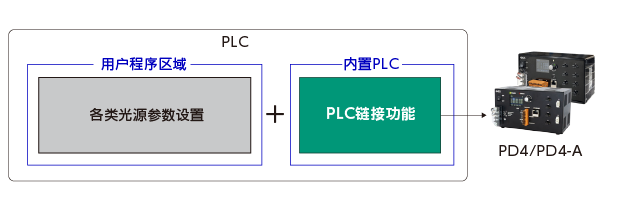

有PLCCOM通信 [PD4/PD4-A时]
可以与PLC的链接功能连接，因此 无需构建通信用程序。
![有PLCCOM通信 [PD4时]](/shared/images/products/uploads/PD4-A/PD4_communication_02_c.png)
PLCCOM通信的规格
| 支持MC协议的PLC | 支持FINS命令的PLC |
|---|---|
| ●设备：数字寄存器
●协议：MELSEC-Q系列的MC协议 ●帧：3E帧 ●发送代码：二进制 ●传输：TCP或UDP |
●I/O存储器：DM区
●协议：FINS命令 ●发送代码：二进制 ●传输：TCP或UDP ●FINS节点地址： TCP设定时为PLC自动分配的地址， UDP设定时为本产品的IP地址的第4八位字节 （例如，IP地址192.168.0.123时为123） |
详情请参照操作手册“7.3 PLCCOM Communication Overview”。
USB通信
搭载USB端口(Mini-B)，可在连接外部控制设备的状态下与PC进行数据通信
可通过USB通信进行各种设定及动作验证。
USB线缆请使用带有Ferrite Core的专用线缆。

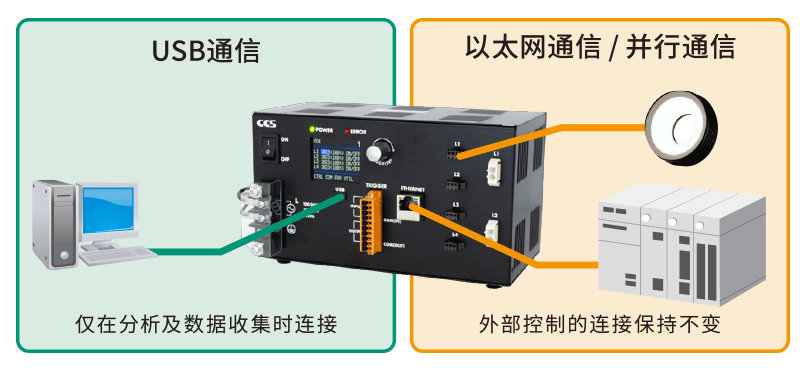

■USB连接示意图
选件
线缆件
PD4/PD4-A专用AC线缆 (100-120VAC, 2m)
ACC-JIS-125-7-M4-2
标准机型附带此AC电缆。
尾部带有“-NC”的型号不附带此AC电缆。
例：PD4-3024A-4-P（带电缆）
PD4-3024A-4-P-NC（无电缆）
