PD3-3024-3-EI-PNP(A)

特殊定制品

This digital control unit can be used for LED light units with an input voltage of 24 V within a total power consumption of 28 W.
This Control Unit operates on a 100 to 240 VAC input and measures 84 x 82.6 x 120 mm (width x depth x height). External control through Parallel communications, external trigger signal communication PNP input model.

This is a made-to-order product. For queries and details, contact your CCS sales representative.

登录到我的页面-已选产品列表

外观尺寸	W 84 mm x D 82.6 mm x H 120 mm
适合光源(输出定额)	Light Units with 24 VDC input Total for 3 channels: 28 W
通道数	3 channels
发光方式	Constant/Strobe lighting
驱动方式	Constant lighting
调光方式	PWM control, Lighting time control
PWN频率	125 kHz
输入电压	100 to 240 VAC (+10% -15%)
频率	50/60 Hz
消耗功率	78 VA
输出电压	24 VDC
输出电流	Total for 3 channels: 1.1 A
涌入电流(typ)	15 A (at 100 VAC), 30 A (at 200 VAC) from a cold start
调光	Manual: 256-step using the front setting switch External: Command input via TCP/IP or UDP/IP communication
错误检测显示	OCP is displayed on the digital display
错误检测输出	Command sent when overcurrent output is detected.
过电流保护	Yes
输出端口	SMP-03V-BC x 3
外部控制端口	Trigger input: MIL connector (MIL-C-83503 compliant), 10 pins For setting the light intensity/mode: RJ-45 connector
适合规格	CE, UKCA、RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	600 g
材质	Aluminium, ABS
附属品	2m long 3-prong AC power cord with ground terminal, Instruction Guide
Program	【Sample Program】 Sample programs are available. See the 选件 tab.

产品详细信息外形尺寸图(mm) External Trigger Signal Connection Example 选件资料下载

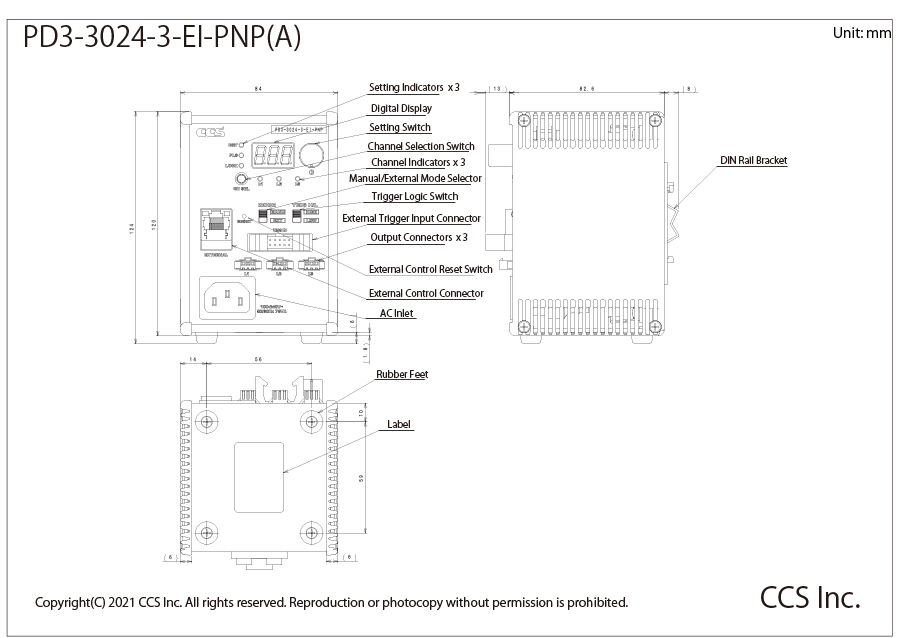

外形尺寸图(mm)

* Click to enlarge image.

External Trigger Signal Connection Example

l(custom order product: PD3-PNP)

选件

シーシーエス電源用サンプルプログラム Sample Program for CCS Controllers
電源用イーサネット通信サンプルプログラム(VC#,VB) Ethernet Sample Program (VC#,VB)
電源用イーサネット通信サンプルプログラム(Python) Ethernet Sample Program (Python)

资料下载

综合目录(摘录)	PDF图纸	使用说明书
