LNSP-200UV3-365-FN｜CCS株式会社

首页 > 产品信息 > 图像处理光源 > 紫外光源/紫外光 > UV3 / VL3 系列 > LNSP-200UV3-365-FN

LNSP-200UV3-365-FN

标准品

Line type ultraviolet LED light with a peak wavelength of 365 nm.
Narrow type for convergent illumination on a narrow area.
Measures W 239 mm x D 62 mm x H 79.8 mm, the light-emitting surface measures 200 x 9.4 mm.

登录到我的页面-已选产品列表

LED发光颜色	Ultraviolet
峰值发光波长	365 nm typ.
外观尺寸	W 239 x D 62 x H 79.8 mm
消耗功率	70 W max. (Including power consumption for fans)
线缆长度	300 mm
外壳材质	Aluminum alloy, Steel sheet
输入端口	Metal connector PRC04-12A26S-37M18 (Tajimi Electronics co.,ltd)
适合规格	CE, UKCA, RoHS, REACH, IEC 62471（High risk）
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	强制冷却
重量	1300 g max.
附属品	User Manual, Radiation aperture seal, UV DANGER Seal, Nuts for frame x 4, FG line (2 m), M3 mounting screw
注意事项	* Do not expose your eyes or skin to direct UV irradiation. * When using UV illumination, be sure to wear UV blocking eye wear and avoid looking at irradiating parts (emitting parts). * Do not turn on UV-LED irradiating parts (emitting parts) if they are facing someone's eyes. * Wear long sleeves and gloves to protect your skin from UV irradiation. * Thoroughly educate all those involved near the product about the dangers of UV LEDs.

产品详细信息外形尺寸图(mm) 线缆电源资料下载

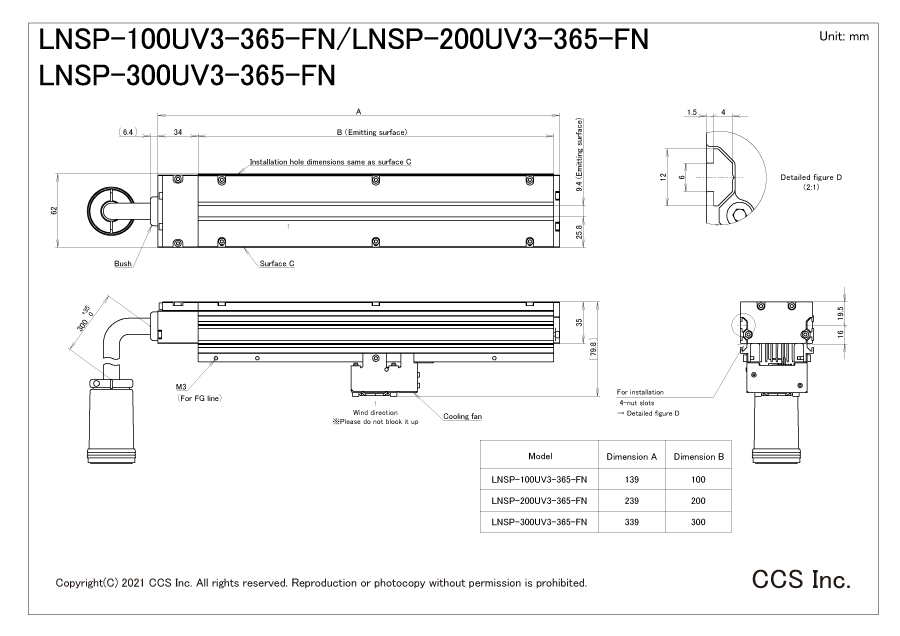

外形尺寸图(mm)

* Click to enlarge image.

线缆

QCB-2
QCB-3
QCB-5
QCB-10
QCB-20
QCBM-2
QCBM-3
QCBM-5
QCBM-10
QCBM-20

电源
Control Unit Guide(PDF)

PSCC-30048(A)
PSCC-60048(A)

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
