PL-HLDL3-1050-VE / PL-HLDL3-1050-HO

首页 > 产品信息 > 选件 > Polarizing Plates > HLDL3系列用偏光板 > PL-HLDL3-1050-VE / PL-HLDL3-1050-HO

PL-HLDL3-1050-VE / PL-HLDL3-1050-HO

标准品

Polarizing plate for HLDL3-1050X28 bar lights.
Used with a polarizing filter to remove surface reflection from the workpiece.
Two types of polarizers are available:
Polarization direction is perpendicular with respect to the long side (PL-HLDL3-1050-VE)
Polarization direction is parallel with respect to the long side (PL-HLDL3-1050-HO)

*Remove the diffuser before installing the polarizing plate.
If you want to use both a polarizer and diffuser, please contact your local sales representative for a custom order.
*The polarizing plate has a seam in the film. Please refer to the Dimensions drawing for more information.

登录到我的页面-已选产品列表

外观尺寸	W 1054 mm x D 37 mm x H 1.8 mm
耐热温度	80 ℃
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
重量	85 g max.
材质	Resin
注意事项	* Remove the diffuser before installing the polarizing plate. If you want to use both a polarizer and diffuser, please contact your local sales representative for a custom order. * Polarizing plate has a front and backside. Install the plate that has film side facing the inspected object. * The polarizing plate has a seam in the film. Please refer to the Dimensions drawing for more information. * The attachment of the film to the resin plate may be affected by changes in the environment, but this does not impact the function or performance. * Not available for infrared models. * Heat may cause deformation or discoloring depending on the use environment. If this occurs, you may not be able to get the intended results. Please perform periodic inspections.
备注	Applicable products: HLDL3-1050X28(SW/BL/RD)-DF-(N/M/W) (Not available for infrared models)

产品详细信息外形尺寸图(mm) 安装资料下载

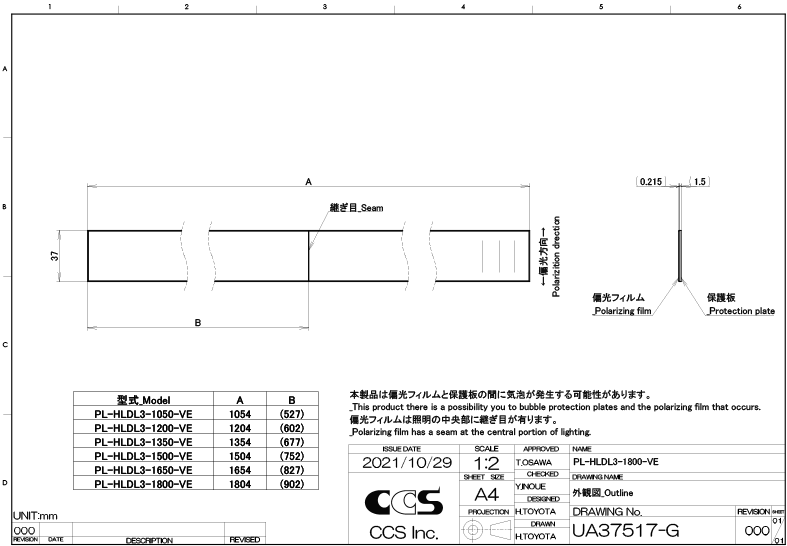

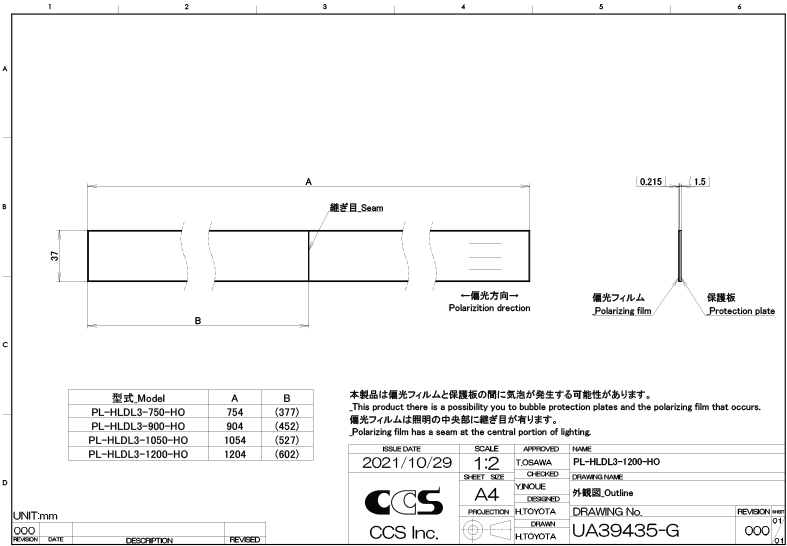

外形尺寸图(mm)

* Click to enlarge image.

安装

PL-HLDL3

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	3D-CAD
