PD4-6024-4-E-NC

标准品

The PD4-6024-4-E-NC digital control unit can connect 24V input LED lighting with a total power consumption of up to 60W.
This control unit operates on an AC100-240V. External control protocol is Ethernet communication and PLCCOM communication.
Measures 180mm x 95mm x 106mm (width x depth x height).

AC power cable will be included in the standard model.
AC power cable will not be included in the model with "-NC" at the end.
The product with the model name with "-NC" at the end conforms to the KC standards.
For Korean and European customers, please select model name with "-NC" at the end.

登录到我的页面-已选产品列表

外观尺寸	W 180 mm x D 95 mm x H 106 mm
适合光源(输出定额)	24V DC Light Units, total for all connectors: 60 W max. (SMP-03V-BC: 60 W max. per connector)
通道数	4 channels
发光方式	Strobe lighting, continuous lighting (no overdrive)
驱动方式	Constant lighting
调光方式	PWM control
PWN频率	125 kHz
输入电压	100 to 240 VAC (+10% -10%)
频率	50/60 Hz
消耗功率	152 VA
输出电压	24VDC
输出电流	SM connector: 2.5 A / channel Total channel: 2.5 A
涌入电流(typ)	27 A (at 100 VAC), 63 A (at 240 VAC) from a cold start *When selecting a circuit breaker, refer to this value and select the product that has the trip characteristics suitable for use with switched mode power supplies. For information on the applicable trip characteristics, refer to the switched mode power supply manufacturer websites, etc.
外部控制协议	Ethernet comm., PLCCOM comm.
错误检测显示	Panel surface Error lamp (red) and LCD screen display
错误检测输出	(1) Reflection to error status (Ethernet/USB) (2) UDP/IP packet transmission (single-shot/continuous transmission selectable) (Ethernet)
过电流保护	Operates at 109% or more of the output current (per channel) Recovery by power-on, panel setting knob, or error cancellation command via Ethernet/USB communication
过电压保护	Category II
输出端口	SMP-03V-BC x 2
外部控制端口	[Trigger input/output] Terminal block connector SL 3.50/10/180F 3.2SN OR BX (Weidmuller) 10 poles 1 to 4: input, 5: input common, 6 to 9: output, 10: output common [Ethernet] RJ-45 [USB] Mini-B
触发	Logic switching (High-Low switching), pin assignment change, filter time setting, emission delay time setting
适合规格	[Compatible standards] CE, UKCA, KC [Environmental regulations] RoHS,TSCA PBT,REACH
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	1.5 kg max.
材质,涂装,表面处理	Steel sheet, cover thickness: 1.6 mm, chassis thickness: 1.0 mm, black (leather satin)
附属品	Hardware manual x 1 Power Terminal Block Cover x 1 M4 screws for the cover x 2 Trigger Terminal Block^1 x 1 1 Wires for trigger are not included. Please prepare them separately. Applicable power wires: AWG 26 to 16 (0.13 to 1.31 mm²), length: within 3 m, bare end: 8 mm (Ferrule can be used)
备注	Equipped with ON/OFF physical switch Supports keep-alive function This model doesn't include an AC power cable. When using an AC power cable not provided by CCS Use vinyl cabtire (VCT) cable (conductor cross-sectional area: ≥ AWG 18 (≥ 0.75 mm²), withstand voltage: ≥ 600 V) for the AC power cable. For protective earth, use a cable with a conductor cross-sectional area greater than or equal to all other wires. For more details regarding AC power cables, please contact your local sales office.
Program	【Sample Program】 Sample programs are available. See the 选件 tab.

产品详细信息外形尺寸图(mm) 选件资料下载

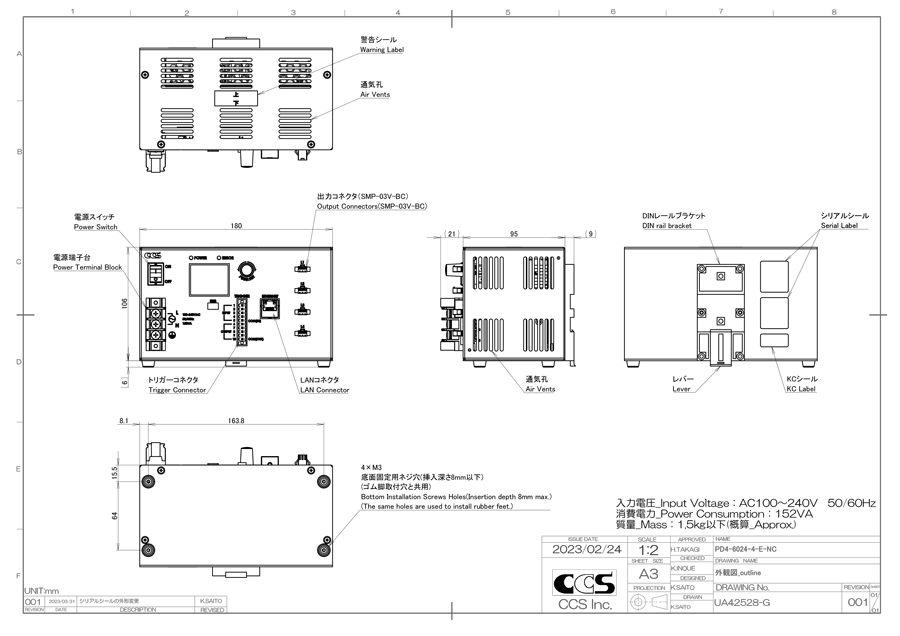

外形尺寸图(mm)

* Click to enlarge image.

选件

電源用イーサネット通信サンプルプログラム(VC#,VB) Ethernet Sample Program (VC#,VB)
電源用イーサネット通信サンプルプログラム(Python) Ethernet Sample Program (Python)

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD	Application.	升级工具
