LDR-PF-75RD-LA

标准品

This Light Unit emits red light and has an outer diameter of 75 mm, an inner diameter of 48 mm, and a height of 16 mm.
Low-Angle Ring type.

登录到我的页面-已选产品列表

LED发光颜色	Red
峰值发光波长	622 nm typ.
外观尺寸	Outer diameter 75 mm, Inner diameter 48 mm, Height 16 mm
峰值电流	14.4 A
输入电压	48 VDC max.
极性, 信号	1: (+), 2: (+), 3: (-), 4: (-)
线缆长度	300 mm
外壳材质	Aluminum alloy
输入端口	ELP-04NV
适合规格	CE, UKCA, RoHS, IEC 62471（Exempt）
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	125 g max.
附属品	使用说明书
备注	Use the Light Unit within the lighting conditions (maximum strobe time: 500 μs, maximum duty cycle: 1%). The duty cycle is expressed by the following equation: Duty cycle (%) = 100 x Strobe time / Strobe cycle

产品详细信息外形尺寸图(mm) 线缆电源选件资料下载

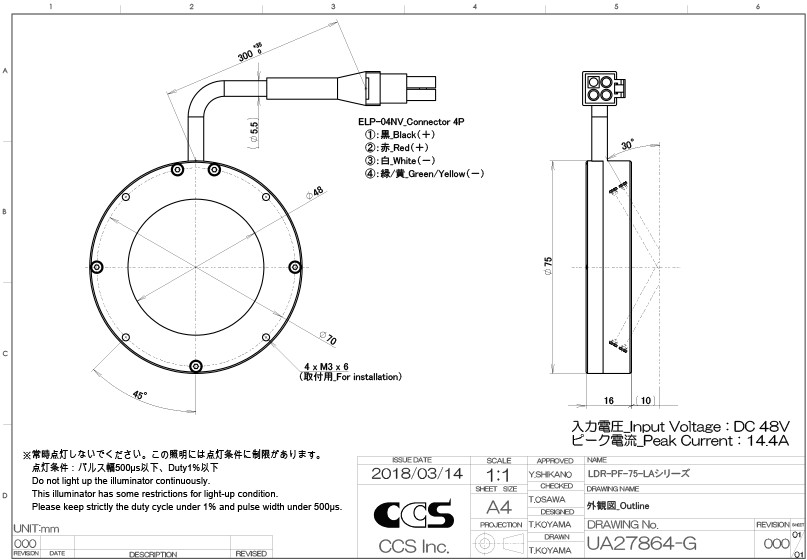

外形尺寸图(mm)

* Click to enlarge image.

线缆

FCB-1-PF
FCB-2-PF
FCB-3-PF
FCB-5-PF

电源
Control Unit Guide(PDF)

PF-A4048-2
PF-A16048-4

选件

DF-LDR-PF-75-LA
AD-LDR-PF-75-LA

资料下载

综合目录(摘录)	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
