TH-PF-100X100RD

标准品

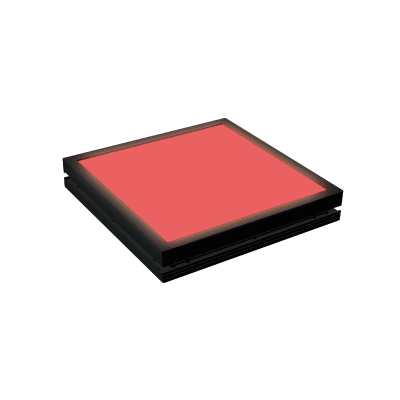

This flat light emits red light and measures 112 x 112 x 15 mm (width x depth x height). The light-emitting section measures 100 x 100 mm.

登录到我的页面-已选产品列表

LED发光颜色	Red
峰值发光波长	625 nm typ.
外观尺寸	W 112 mm x D 112 mm x H 15 mm
峰值电流	41 A
输入电压	48 VDC max.
极性, 信号	1,2: (+) / 3,4: (-) / 5,6: (+) / 7,8: (-) / 9: NC
线缆长度	300 mm
外壳材质	Aluminum alloy, resin
输入端口	ELP-09V
适合规格	CE, UKCA, RoHS, IEC 62471（Exempt）
使用温湿度	Temperature: 0 to 40 °C, Humidity: 20 % to 85 %RH (with no condensation)
保存温湿度	Temperature: -20 to 60 °C, Humidity: 20 % to 85 %RH (with no condensation)
冷却方式	Natural air-cooling
重量	200 g
附属品	User Manual, 2-branch cable (Model: FCB-0.3-PF-W-EL4-EL9)
备注	Use the Light Unit within the lighting conditions (maximum strobe time: 500 μs, maximum duty cycle: 1%). The duty cycle is expressed by the following equation: Duty cycle (%) = 100 x Strobe time / Strobe cycle

产品详细信息外形尺寸图(mm) 线缆选件电源资料下载

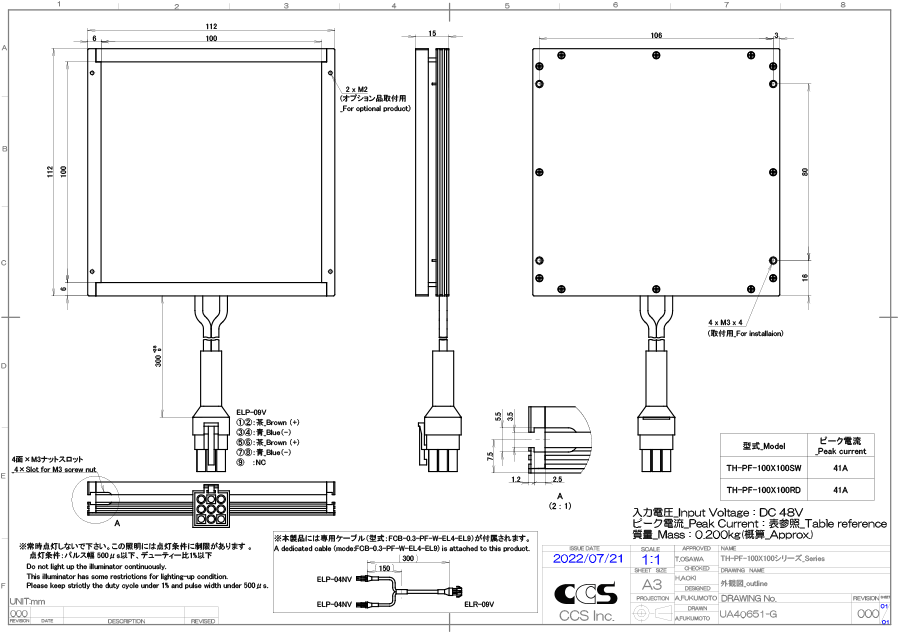

外形尺寸图(mm)

* Click to enlarge image.

线缆

FCB-1-PF-EL9
FCB-2-PF-EL9
FCB-3-PF-EL9
FCB-5-PF-EL9

选件

LC-TH-100X100-HO
LC-TH-100X100-VE
BK-TH-LE12

电源
Control Unit Guide(PDF)

PF-A4048-2
PF-A16048-4

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
